Details:

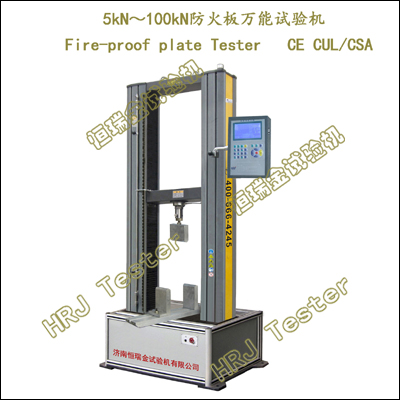

HPL-系列;5kN/10kN/20kN/50kN/100kN液晶数显防火板万能试验机(CE);
→Digital Fire-proof plate Testing Machine(CE);
→HPL-5;5kN液晶数显防火板万能试验机(CE);
→HPL-10;10kN液晶数显防火板万能试验机(CE);
→HPL-20;20kN液晶数显防火板万能试验机(CE);
→HPL-50;50kN液晶数显防火板万能试验机(CE);
→HPL-100;100kN液晶数显防火板万能试验机(CE);
重要功能:
→对矿棉板、玻璃棉板、水泥板、珍珠岩板、石膏板、漂珠板、蛭石板、硅酸钙纤维板、氯氧镁防火板、层积板等各种防火板(耐火板)及板材,进行抗拉强度、静曲强度、弯曲性能、抗折力、抗压强度等力学性能指标的测试及研究。
→依据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
→增加附具,可完成多类材料拉伸、压缩、弯曲试验;
1.各种橡胶、塑料、薄膜等非金属材料、复合材料的拉伸、压缩、弯曲试验。
2.各种金属、薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
3.纺织、食品、药品、化妆品、生物材料性能试验。
4.电子部件、印刷电路板的拉脱、剥离、弯曲强度、焊接强度试验。
5.保温材料、沥青材料、建筑砂浆、木板材制品、纸张产品、胶片样品等非金属材料试验。
依据标准:
→GB 12955-防火门Fire resistant doorsets;
→GB/T5486-无机硬质绝热制品试验方法Test methods for inorganic rigid thermal insulation;
重要特点:
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.2～600mm/min（可定制高速试验系统0.001～6000mm/min）。
→HRJ-Test微电脑测控系统,液晶显示,实时显示试验力值、位移、加荷速率。
→数据自动采集、处理、分析、显示、保存,配备微型打印机,可打印输出实验结果;
→汉字显示多层菜单结构,功能强大,操作方便;提示和向导功能。
→可存储1000个试样的数据,且可按编号、日期等方式查询。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→留有联网接口,网络数据管理;可与PC联机,同步操控。
→多重保护功能:试验力过载、位移行程保护;过流、过压、过热保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护;
重要参数:
|
HPL-系列;5kN/10kN/20kN/50kN/100kN液晶数显防火板万能试验机(CE);
Digital Fire-proof plate Testing Machine(CE); |
|
1 |
最大试验力 |
10kN～20kN |
50kN |
100kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
试验力分辨力 |
1/±200000F.S |
|
5 |
力控速率调节范围 |
0.005%～5%FS/S |
|
6 |
力控速率控制精度 |
速率＜0.05%FS时,为±2%设定值以内;
速率≥0.05%FS时,为±1%设定值以内; |
|
7 |
变形速率调节范围 |
0.005～5%FS/s; |
|
8 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±2%以内;
速率≥0.05%FS/s时,为设定值的±1%以内; |
|
9 |
位移速率调节范围 |
0.2～600mm/min（可定制高速试验系统0.001～6000mm/min） |
|
10 |
位移速率控制精度 |
速率＜0.5mm/min时,为设定值的±1%以内;
速率≥0.5mm/min,为设定值的±0.5%以内; |
|
11 |
有效试验跨度 |
410mm |
510mm |
|
12 |
横梁移动行程 |
1000mm |
|
13 |
电源电压 |
～220V±10% 50Hz;（须可靠接地） |
|
14 |
机器功率 |
400w |
750w |
2000w |
|
15 |
载荷机架尺寸(LWH) |
860x460x1750mm |
940x520x1850mm |
1050x560x2150mm |
|
16 |
机器重量 |
≈300kg |
≈500kg |
≈800kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、双空间、门式载荷机架 |
1台 |
|
驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test微电脑测控系统,多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
防火板弯曲试验附具 |
支座跨度10～300mm可调,支承辊及加荷辊￠30mm |
1套 |
|
防火板抗压试验附具 |
120x120mm球面自平 |
1套 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
附具扩展:
|
大变形引伸计 |
DBX800mm;DBX1000mm;DBX1200mm;旋转式,推拉式 |
|
电子引伸计 |
YYU-10/50;YYU-50/50 |
|
圆试样拉伸 |
￠4-9,9-14,14-20mm; |
|
板试样拉伸 |
0-7,7-14,14-20mm; |
|
压缩附具 |
￠100mm,￠150mm,￠200mm; |
|
抗折装置 |
跨度10-300、500、800、1000mm等多种规格;
压头￠2、3、5、10、20、30、50mm等多种规格; |
|
其它类夹具
工装附具 |
线材缠绕式夹具、对夹式夹具、M型杠杆式夹具、橡胶波纹夹具、家具表面覆料剥离夹具、90°剥离夹具、建筑砂浆粘结力、土工布、土工格栅、防水板、沥青8字模拉伸附具等多种 |
|
更多规格 |
详见 试验机配件夹具系列 |
|
