Details:

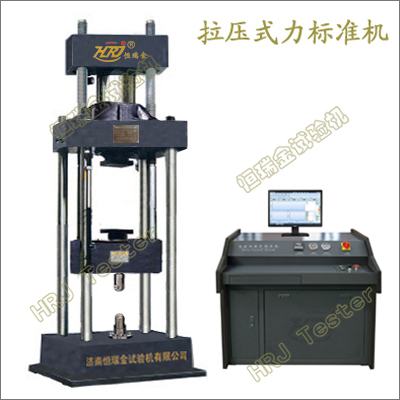

BMW1000;1000kN叠加式力标准机(拉压式) Build-up force Standard Machine;
产品功能:
→用一个(组)比被检定、校准测力仪准确度高的标准测力仪作为参考标准,与被检测力仪串联,给被检测测力仪施加力值进行计量、控制、检定、校准的力标准机。
→计量检测、工业生产、水利水电、铁路交通、智能建筑、航空航天、军工科研、石化化工、机械冶金、油井管道、电力电器、船舶制造等研制、生产、使用中各类称重传感器(静态质量)、压力负荷传感器。
→控制系统自动采集并记录被检测力仪的输出值,逐点完成检测、校准。
相关标准:
→JJG734-力标准机检定规程Verification Regulation of Force Standard Machines;
→GB/T7551-2008 称重传感器Load cells;
→OIML R60:2000称重传感器计量规程;
→GB/T7665-传感器通用术语General terminology for transducers;
→GB/T18459-传感器主要静态性能指标计算方法Methods for calculating the main static performance specifications of transducers;
→GB/T18806-电阻应变式压力传感器总规范General specification for the resistance strain pressure transducer/sensor;
→GB/T15478-压力传感器性能试验方法Test methods of the performances for pressure transducer/sensor;
→GB/T7666-传感器命名法及代码Nomenclature and code for transducers;
重要特点:
→BMW系列叠加式力标准机由载荷机架、标准测力传感器、测控系统组成;
→大空间、高刚性、高稳定性的四柱载荷机架。
→高刚度载荷机架,双空间结构,上压下拉式,快捷、方便。
→低振动、静音型交流伺服电机,进口油泵、伺服阀,一体化测控系统。
→双向油缸、检测效率高:从开始加载到读数不大于50秒。
→进口HBM高精度标准测力传感器器,线性宽,稳定性好,测力精准;
→载荷加载可手动控制、自动控制自由切换。
→载荷自动保持、应力控制、应变控制、循环控制及自编程控制等多种控制方式。
→全数字闭环、多通道、多功能、易操控的HRJ-Test比对测控系统。
→过程自动控制,全闭环控制、显示、跟随。
→控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳。
→过程再现和数据再分析、多曲线叠加、放大、比较、遍历、满度自调。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、控制模块、分析模块、查询模块、输出模块等。
→多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→单位切换(N;kN;kg;T等)。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→网络数据库管理。
→多重保护功能:过载保护;过流、过压保护;试验结束自动保护等;
重要参数:
|
BMW1000;1000kN叠加式力标准机(拉压式)Build-up force Standard Machine |
|
1 |
最大载荷 |
1000kN |
|
2 |
测量范围 |
10%～100%F.S |
|
3 |
载荷分辨力 |
<= 0.001%F.S |
|
4 |
准确度等级 |
0.02 |
|
5 |
灵敏限r |
<= 0.03% |
|
6 |
力值重复性R |
<= 0.03% F.S |
|
7 |
力值误差S |
<= 0.02% F.S |
|
8 |
30s负荷波动性 |
0.015％F.S |
|
9 |
力值保载时间 |
≥30min |
|
10 |
载荷加载速率 |
0.05～8.0kN/s |
|
11 |
力载荷承载机架 |
四柱结构,双空间 |
|
12 |
活塞行程 |
0～200mm/可定制 |
|
13 |
活塞速度 |
≥60mm/min |
|
14 |
定位槽 |
均匀间隔 |
|
15 |
调整垫块 |
高精度、高平行度 |
|
16 |
锁紧调整机构 |
标准传感器锁紧、调整、更换、固定 |
|
17 |
承载机架有效跨度 |
550mm/可定制 |
|
18 |
拉压运行空间 |
拉空间0～600mm;压空间0～600mm |
|
19 |
交流伺服电机功率 |
5000W |
|
20 |
电源电压 |
～380V±10%,50Hz（须可靠接地） |
|
21 |
力载荷机架外形尺寸(LWH) |
≈1100x850x2600mm |
|
22 |
控制柜尺寸(LWH) |
≈1250x900x1150mm |
|
