Details:

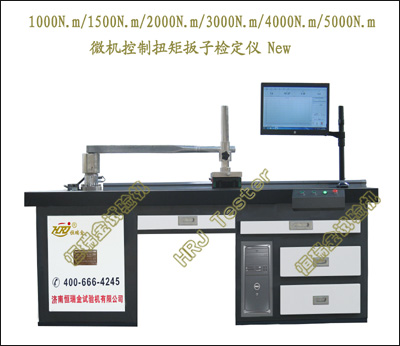

微机控制扭矩板子检定仪Computer Control Torque Wrench Calibrator（two-way/forward and reverse）;
NJW-1000N.m;1000N.m 微机控制扭矩板子检定仪Computer Control Torque Wrench Calibrator;
NJW-1500N.m;1500N.m微机控制扭矩板子检定仪Computer Control Torque Wrench Calibrator;
NJW-2000N.m;2000N.m微机控制扭矩板子检定仪Computer Control Torque Wrench Calibrator;
NJW-3000N.m;3000N.m微机控制扭矩板子检定仪Computer Control Torque Wrench Calibrator;
NJW-4000N.m;4000N.m微机控制扭矩板子检定仪Computer Control Torque Wrench Calibrator;
NJW-5000N.m;5000N.m微机控制扭矩板子检定仪Computer Control Torque Wrench Calibrator;
产品功能:
→用于带有扭矩测量或控制机构的手动扭矩扳子、扭矩螺丝刀、其他结构形式的拧紧计量器具(扭矩板子)的测试、检定、检验、校准。
→紧固螺栓和螺母、螺钉或其他类似零部件;测量、控制、检定、校准扭矩值、扭转角度、扭转角刚度等力学性能,间接控制紧固轴力,达到一致性。
→示值式（指针式和数字式）扭矩板子、预置式（带刻度可调式和定值式）扭矩板子;电子式扭矩扳子、机械式扭矩扳子、液压式扭矩扳子;手用指示式扭力扳手、手用预置式扭力扳手;
→扭力计、扭力螺钉旋具、单头呆扳手、双头呆扳手、梅花扳手、两用扳手、多用扳手、活扳手、钩形扳手、重型套筒扳手、快速套筒扳手、内六角扳手、十字扳手、棘轮扳手、扭力扳手、扭力螺丝刀、内四方扳手、手动离合式扭矩扳手、管子扳手、T型扳手、L型扳手、三叉扳手、月牙扳手、油桶扳手、轮胎扳手、火花塞扳手、滤清器扳手、组合扳手、讯响扳手、指针扳手、数显扳手、非冲击的气动工具、倍增器、电动扭力扳手、风动扭力扳手、管子钳等。
相关标准:
→JJG707-2014扭矩扳子检定规程Verification Regulation of Torque Wrenches;
→JJG797-2013扭矩板子检定仪检定规程Calibration Instrument for Torque Wrenches;
→JJG557-2011标准扭矩仪检定规程Verification Regulation of Standard Torque-meters;
→GB/T4393-2008呆扳手、梅花扳手、两用扳手技术规范（ISO 1711-1:2007,NEQ)Open end wrenches,box wrenches and combination wrenches-Technical specifications;
→GB/T15729-2008手动扭力扳手通用技术条件Hand torque tools-General requirements;
→GB/T3390.1-2013手动套筒扳手 套筒Hand operated socket wrenches-Socket;
→GB/T3390.2-2013手动套筒扳手 传动方榫和方孔Driving square for hand operated socket wrenches;
→GB/T3390.3-2013手动套筒扳手 传动附件Hand operated socket wrenches-Driving parts;
→GB/T5356-2008内六角扳手Hexagon socket screw keys;
→ISO1173-螺钉和螺母用装配工具.机动和手动旋具类和连接部分的驱动端-尺寸,扭矩试验Assembly tools for screws and nuts; Drive ends for hand and machine-operated screwdriver bits and connecting parts-dimensions;torque testing;
→ISO6789螺钉和螺母总装工具.手动转矩工具.设计一致性试验,质量一致性试验和重新校准程序要求和试验方法Assembly tools for screws and nuts;hand torque tools;requirements and test methods for design conformance testing;quality conformance testing and recalibration procedure;螺钉和螺母用装配工具.可调扳手Assembly tools for screws and nuts- Adjustable wrenches, MOD;
→DIN ISO 1711-1螺钉和螺母用装配工具.技术规范.第1部分:手动扳手和套筒Assembly tools for screws and nuts-Technical specifications-Part1:Hand-operated wrenches and sockets, NEQ;
→ISO 2936:2014螺钉和螺母装配工具 内六角扳手(英文版)Assembly tools for screws and nuts-Hexagon socket screw keys;
→ISO 3317-2015螺钉和螺母用装配工具-机动套筒扳手用带六角形或圆柱平传动的方形传动接头Assembly tools for screws and nuts-Square drive adaptor with hexagon or cylindrical flat drive, for power socket wrenches;
→GB/T4440-活扳手（ISO 6787:2001,MOD) Adjustable wrenches;
→ISO6787:螺钉和螺母用装配工具.可调扳手Assembly tools for screws and nuts- Adjustable wrenches;
重要特点:
→旋转式计算机控制、360°全方位视角、视距自由伸缩、清晰明了、集中化操控区域。
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→卧式、高刚性、高稳定性的扭矩载荷机架,流线型、一体化制作。
→载荷自动保持、扭矩力控制、循环控制及自编程控制等多种控制方式。
→高精度测力器,线性宽,稳定性好,载荷精度高。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;即停即行功能;操作灵活、随意切换。
→电路板采用光电隔离设计,抗干扰能力强。
→拥有多种完善的工装夹具/附件,快速更换;可选扭角计(扭角分辨力:0.0001°)。
→宽泛的测试速度,0°～720°/min内任意选择。
→全数字闭环、多通道、多功能、易操控的HRJ-test 测控软件。
→过程自动控制,扭矩、峰值、第一峰值、应力、扭转角度全闭环控制、显示、跟随。
→控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳。
→过程再现和数据再分析、多曲线叠加、放大、比较、遍历、满度自调。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→扭力单位切换(N.m;kN.m;N.cm;kgf.m;kgf.cm;gf.cm;1bf.in;1bf.ft)。
→操作提示和向导功能。
→网络数据库管理。
多重保护功能:扭力过载保护;过流、过压保护;试验结束自动保护等;
重要参数:
|
NJW-1000N.m;NJW-1500N.m;NJW-2000N.m; NJW-3000N.m;NJW-4000N.m;NJW-5000N.m;
微机控制扭矩板子检定仪Computer Control Torque Wrench Calibrator（two-way/forward and reverse） |
|
1 |
最大扭矩 |
±1000N.m; ±1500N.m; ±2000N.m; ±3000N.m,±4000N.m,±5000N.m, |
|
2 |
测量范围 |
10%-100%F.S |
|
3 |
扭矩分辨力 |
1/±200000 |
|
4 |
准确度级别 |
0.3级 |
|
5 |
扭矩示值相对误差 |
<= ±0.3% |
|
6 |
扭矩示值重复性误差 |
<= 0.3% |
|
7 |
扭转角分辨力 |
0.1° |
|
8 |
扭转速度 |
0°～720°/min |
|
9 |
扭转方向 |
顺时针方向、逆时针方向/双向 |
|
10 |
有效力臂 |
200～1500mm/可调/可定制 |
|
11 |
扭矩板子规格 |
6.3系列;10系列;12.5系列;20系列;A型（普通型）、B型（加长型）、a级、c级;0.7、0.9、1.3、1.5、2、2.5、3、3.2、3.5、4、4.5、5、5.5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、21、22、23、24、27、29、30、32、34、36、41、46、50、55、60、65、70、75、80等. |
|
12 |
传动方榫尺寸 |
6.3mm、10mm、12.5mm、20mm、25mm |
|
13 |
电源电压 |
～380V±10%,50Hz（须可靠接地） |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
扭力机架 |
卧式,高刚性、高稳定性、流线型、一体化 |
1台 |
|
驱动系统 |
精密交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-test全数字闭环、多通道、多功能、易操控 |
1套 |
|
扭矩传感器 |
|
1支 |
|
检定杠杆 |
|
1套 |
|
砝码托盘 |
|
1套 |
|
扭力附具 |
特制、专用、多规格选择 |
1套 |
|
品牌计算机 |
360°旋转式、全方位视角、视距自由伸缩 |
1套 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验软件 |
中文版/可定制英文版 |
1套 |
|
