Details:

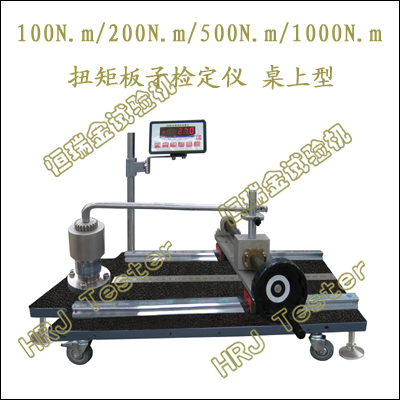

100N.m～1000N.m扭矩扳子检定仪
Torque Wrench Calibrator Manual Loading
产品功能:
→用于带有扭矩测量或控制机构的手动扭矩扳子、扭矩螺丝刀、其他结构形式的拧紧计量器具(扭矩扳子)的测试、检定、检验、校准。
→紧固螺栓和螺母、螺钉或其他类似零部件;测量、控制、检定、校准扭矩值、扭转角度、扭转角刚度等力学性能,间接控制紧固轴力,达到一致性。
→示值式（指针式和数字式）扭矩扳子、预置式（带刻度可调式和定值式）扭矩扳子;电子式扭矩扳子、机械式扭矩扳子、液压式扭矩扳子;手用指示式扭力扳手、手用预置式扭力扳手;
→扭力计、扭力螺钉旋具、单头呆扳手、双头呆扳手、梅花扳手、两用扳手、多用扳手、活扳手、钩形扳手、重型套筒扳手、快速套筒扳手、内六角扳手、十字扳手、棘轮扳手、扭力扳手、扭力螺丝刀、内四方扳手、手动离合式扭矩扳手、管子扳手、T型扳手、L型扳手、三叉扳手、月牙扳手、油桶扳手、轮胎扳手、火花塞扳手、滤清器扳手、组合扳手、讯响扳手、指针扳手、数显扳手、非冲击气动工具、倍增器、电动扭力扳手、风动扭力扳手、管子钳等。
相关标准:
→JJG 707-扭矩扳子检定规程Verification Regulation of Torque Wrenches;
→JJG 797-扭矩扳子检定仪检定规程Calibration Instrument for Torque Wrenches;
→JJG 557-标准扭矩仪检定规程Verification Regulation of Standard Torque-meters;
→GB/T4393-呆扳手、梅花扳手、两用扳手技术规范（ISO 1711-1)Open end wrenches,box wrenches and combination wrenches-Technical specifications;
→GB/T15729-手动扭力扳手通用技术条件Hand torque tools-General requirements;
→GB/T3390.1-手动套筒扳手 套筒Hand operated socket wrenches-Socket;
→GB/T3390.2-手动套筒扳手 传动方榫和方孔Driving square for hand operated socket wrenches;
→GB/T3390.3-手动套筒扳手 传动附件Hand operated socket wrenches-Driving parts;
→GB/T5356-2021内六角扳手Hexagon socket screw keys;
→ISO 1173;Assembly tools for screws and nuts; Drive ends for hand- and machine-operated screwdriver bits and connecting parts-dimensions;torque testing;
→ISO 6789;Assembly tools for screws and nuts;hand torque tools;requirements and test methods for design conformance testing;quality conformance testing and recalibration procedure;螺钉和螺母用装配工具.可调扳手Assembly tools for screws and nuts- Adjustable wrenches, MOD ;
→DIN ISO 1711-1;Assembly tools for screws and nuts-Technical specifications-Part1:Hand-operated wrenches and sockets, NEQ;
→ISO 2936;Assembly tools for screws and nuts-Hexagon socket screw keys;
→ISO 3317;Assembly tools for screws and nuts-Square drive adaptor with hexagon or cylindrical flat drive, for power socket wrenches;
→GB/T4440-2022活扳手（ISO 6787) Adjustable wrenches;
重要特点:
→台式桌上型、移动式、高刚性、高稳定性的载荷机架。
→高精度扭矩传感器,线性宽,稳定性好,精度高。
→扭矩载荷、峰值载荷、第一峰值、实时显示、跟随。
→全数字、多通道、多功能、易操控的HRJ-Test 测控系统。
→扭矩载荷手动控制、即停即行、操作灵活。
→多种标准（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→扭矩力单位切换(N.m;kN.m;N.cm;kgf.m;kgf.cm;gf.cm;1bf.in;1bf.ft)。
→可扩展:双传感器,旋转组合式、快速更换。
多重保护功能:扭力过载保护;过流、过压保护;试验结束自动保护等;
重要参数:
|
Torque Wrench Calibrator Manual Loading |
|
1 |
最大扭矩 |
±100N.m; ±200N.m; ±300N.m; ±500N.m; ±1000N.m; |
|
2 |
测量范围 |
10%-100%F.S |
|
3 |
扭矩分辨力 |
1/±200000 |
|
4 |
准确度级别 |
0.3级 |
|
5 |
扭矩示值相对误差 |
<= ±0.3% |
|
6 |
操控方式 |
手动加载;正、反双向;顺时针、逆时针; |
|
7 |
有效力臂 |
100～1250mm/可调 |
|
8 |
套筒（方榫套）规格 |
6.3系列套筒 <= 14mm;10系列套筒 <= 22mm;12.5系列套筒 <= 34mm;20系列套筒a级 <= 34mm/c级 <= 36mm;A型（普通型）、B型（加长型）、a级、c级; |
|
9 |
电源电压 |
～220V±10%,50Hz（须可靠接地） |
|
10 |
机器尺寸(LWH) |
≈1700x600x700mm |
|
扭矩传感器:单支/两支/多支;可选 |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
台式桌上型、移动式、高刚性、高稳定性 |
1台 |
|
测控系统 |
HRJ-test多通道、多功能、易操控 |
1套 |
|
扭矩传感器 |
|
1支 |
|
扭力附具 |
特制、专用、多规格选择 |
1套 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验软件 |
中文版/可定制英文版 |
1套 |
产品扩展:
10N.m～3000N.m扭矩扳子套筒扳手检定仪;500N.m～5000N.m微机控制扭矩扳子检定仪;500N.m便携式扭矩扳子检定仪;五金工具扭矩试验检定系统;多功能工具旋具测试检定校准系统;600kN电子加载叠加力标准机;500kN～2000kN拉压叠加式力标准机(液压加载*四立柱*双丝杠调整);6MN液压加载叠加力标准机;100kN拉压式工作测力仪校准检定装置;TCV-300kN传感器校准检定装置(电子加载);20MN标准测力仪;100kN铁路接触网张力测量仪校准装置;1000N-5000N推拉力及张力计校准装置;
Mechanics Calibration Verification Standard Machine;Torque Socket Wrenches Wrench Calibrator;
Portable Torque Wrench Calibrator;Manual loading Torque Wrench Calibrator;（Two-way Forward and Reverse);Hardware Tools Torque Testing and Calibration System;Build-up force Standard Machine;Calibration Verification Dynamometer;Load Calibration Verification System;Force Sensor Calibration Verification Dynamometer;Railway Overhead Lines Tension Tester Verification Device;Push-pull Gauge and Tension Meter Calibration Device;Portable Working Dynamometers;Portable Standard Dynamometers;
|
