Details:

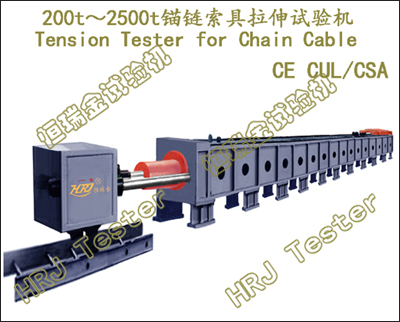

产品名称:锚链索具拉伸试验机 / Tension test for chain cable;
产品规格:TTC2000;TTC3000;TTC5000;TTC10000;TTC15000;TTC20000;TTC25000;
产品功能:
锚链、锚链及附件、卸扣、吊索具、船用锚、高强钢丝绳、渔业链、高强度圆环链等柔性试件进行拉力负荷（Proof Load）、破坏负荷（Breaking Load）测试及研究。
适用范围:
→船舶系锚链(AM1、AM2、AM3);海洋系泊锚链(R3、R3S、R4、R4S、R5);锚链链接(anchor link chain);
→有档锚链(stud link chain)和无档锚链(Open link chain);短环节链(Short link chain);
→普通碳钢链(Ordinary Mild Steel Link Chain);铸钢锚链、闪光焊锚链、锻造锚链;
→锚链附件(肯特卸扣、连接卸扣、旋转卸扣、弓形卸扣、D型卸扣、欧式大DEE型卸扣、保险卸扣、重型卸扣、末端卸扣、转环、转环组、浮标、浮筒卸扣);
→船锚(霍尔锚、丹福尔锚、斯贝克锚、大抓力无杆锚、美式海军无杆锚、日式无杆锚、单爪锚、海军锚、德尔塔锚、三角锚、焊接型无杆锚、贝尔特托锚);
→链条(传动链、输送链、拉曳链、特种异型专业链,短节距精密滚子链、重载传动用弯板滚子链、水泥机械链、板式链、高强度圆环链/起重/提升/捞渣机/矿用、高强度链条索具)。
采用标准:
→国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN;
→DIN763;DIN764;DIN766;DIN5685;
→API Spec 5D《钻杆规范》;
→API Spec 7K《钻井和修井设备》;
→API Spec 8C《钻井和采油提升设备规范》;
→Astm80 Standard Link Chain;Nacm90 Standard Link Chain;Nacm96 Standard Link Chain;
→Korean Standard Link Chain;Norwegian Standard Link Chain;RR-C-271D;
→IS0 1704:1991《船用锚链》;
→GB/T549-《电焊锚链Electro-welded anchor chains》
→JT/T100-《浮标锚链》。
重要特点:
1、卧式框架结构,高刚性、高稳定性的负荷机架。
2、穿销式空间调整结构,高强度、高精度定位销,快速定位。
3、伺服测控系统,自动、手动、定荷操作;载荷保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
4、高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
5、独特设计的安放、定位、调整机构。
6、双控双向液压油缸,快速试验,快速返回。
7、多重保护功能: 软件和硬件两级保护;试验力过载保护;过流、过压保护;液压缸限位保护;液压系统过载溢流保护;试样破断时安全保护/防护网;操作提示向导保护;试验结束自动保护。
8、测控系统:
8.1: 全数字闭环、多通道、多功能、易操作的HRJ-test 测控软件;实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能;数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）;试验数据可随时保存、查询、调用。
8.2:试验过程的自动控制,试验力,峰值、变形、位移、试验曲线的实时控制、数据采集、处理、分析、显示、存储,全键盘输入操作和控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳
8.3:过程能再现、数据再分析、曲线放大、比较、遍历,坐标满度自动调节。
8.4:操控软件,模块化、开放式编程,满足个性化要求。具有提示和向导功能。
8.5:数据库采用ACCESS格式,可以进行网络数据库通讯和管理。
8.6:电路板采用光电隔离设计,具有抗干扰能力强的特点。
8.7:灵活的Excel、Word报告,默认格式及自编格式;多项排序,多类型输出。
8.8:试验曲线可任意选择坐标轴,可自由放大和缩小;可同时显示多个曲线,可设需要的坐标,例如:载荷－时间,载荷－位移,应力－应变等,满度自调节.
8.9:试验结束自动返回,智能、高效、快捷。
重要参数:
|
TTC2000;TTC3000;TTC5000;TTC10000;TTC15000;TTC20000;TTC25000; |
|
1 |
最大试验力 |
2000kN;3000kN;5000kN;10000kN;15000kN;20000kN;25000kN |
|
2 |
试验力示值相对误差 |
<= 示值的±1% |
|
3 |
试验力测量范围 |
4%～100%F.S |
|
4 |
试验力分辨力 |
1/300000全程内外不分档,且分辨率全程不变; |
|
5 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
6 |
应力速率误差 |
<= ±5% |
|
7 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
8 |
应变速率误差 |
<= ±5% |
|
10 |
位移分辨力 |
0.01mm |
|
11 |
加荷速率 |
600N/s～60kN/s;计算机自动控制显示 |
|
12 |
活塞行程 |
0～800mm /可定制 |
|
13 |
活塞位移速度 |
≥50mm/min |
|
14 |
可调试验间距 |
0～10000mm / 0～16000mm / 0～30000mm / 可定制 |
|
15 |
机架内跨度 |
≥500mm / 可定制 |
|
16 |
机架高度 |
≥900mm / 可定制 |
|
17 |
机架结构 |
卧式、高刚性、高稳定性 |
|
18 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
负荷机架 |
卧式、高刚性、高稳定性 |
1台 |
|
油源系统 |
国际主流 |
1套 |
|
测控系统 |
HRJ-test全数字闭环、多通道、多功能 |
1套 |
|
测力传感器 |
|
1支 |
|
变形传感器 |
|
1支 |
|
专用附具 |
|
1套 |
|
安全防护网 |
|
1套 |
|
膨胀螺栓 |
|
1组 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版 |
1套 |
扩展功能:
钢缆、绳索、葫芦、双钩、滑轮组、登高板、脚扣、线路金具以及绝缘子串等抗拉力、拉伸强度的载荷试验;
国际船级协会(IACS):
中国CCS;英国LR;挪威DNV;德国GL;美国ABS;韩国KR;意大利RINA;日本NK;法国BV;
波兰PRS;俄罗斯RS;印度船级社IRS;克罗地亚CRS;希腊HRS;澳大利亚AMSA;印度尼西亚BKI;
保加利亚BRS/BKR;埃及ERS;乌克兰URS/RU;南斯拉夫JR;捷克CSLR;罗马尼亚RN; 塞尔维亚SRS;菲律宾PRS;越南VR。
|
