Details:

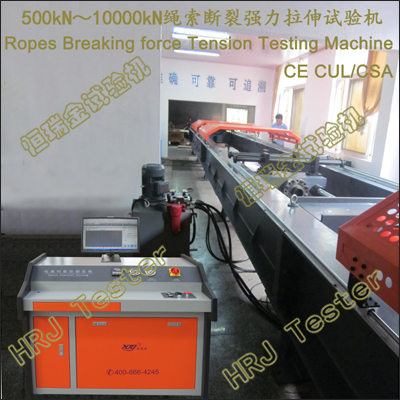

RBT系列;500kN～10000kN绳索断裂强力拉伸试验机(CE CUL/CSA)
500kN～10000kN.Ropes Breaking force Tension Testing Machine(CE CUL/CSA)
→RBT500kN绳索断裂强力拉伸试验机Ropes Breaking force Tension Testing Machine;
→RBT1000kN绳索断裂强力拉伸试验机Ropes Breaking force Tension Testing Machine;
→RBT1500kN绳索断裂强力拉伸试验机Ropes Breaking force Tension Testing Machine;
→RBT2000kN绳索断裂强力拉伸试验机Ropes Breaking force Tension Testing Machine;
→RBT2500kN绳索断裂强力拉伸试验机Ropes Breaking force Tension Testing Machine;
→RBT3000kN绳索断裂强力拉伸试验机Ropes Breaking force Tension Testing Machine;
→RBT5000kN绳索断裂强力拉伸试验机Ropes Breaking force Tension Testing Machine;
→RBT6500kN绳索断裂强力拉伸试验机Ropes Breaking force Tension Testing Machine;
→RBT8000kN绳索断裂强力拉伸试验机Ropes Breaking force Tension Testing Machine;
→RBT10000kN绳索断裂强力拉伸试验机Ropes Breaking force Tension Testing Machine;
重要功能:
→用于普通钢丝绳、柔性钢丝绳、普通强度级钢丝绳、高强度级钢丝绳、特高强度级钢丝绳等一般用途钢丝绳和重要用途钢丝绳进行最小破断力、最大承载力、抗拉强度测试及研究。
→用于矿井提升、石油钻采、森工、船舶、高炉卷扬、大型浇筑、石油钻井、大型吊装、海上设施、架空索道、拖牵索道、地面缆车、工程机械和起重运输等设备用圆股钢丝绳、压实钢丝绳、异形股钢丝绳、密封钢丝绳、阻旋转钢丝绳进行最小破断力、最大承载力、抗拉强度测试及研究。
→用于油船、油码头、液化气船、化学品船、油库等易燃易爆场所使用的油船防静电缆绳(缆绳)进行最小破断力、最大承载力、抗拉强度测试及研究。
→三股/四股/六股/八股/十二股绳索、单丝/复丝(PP2)双层编/绞制绳索、人造纤维绳索、天然纤维绳索、尼龙绳索、锦纶绳索、丙纶绳索、绦沦(聚脂)绳索、高强复丝(PP3)3、4、8、12股绳索等各种材料制成的纤维绳索进行拉伸性能测试及研究。
→船用缆绳(远洋运输、渔业捕捞、港口装卸、船舶护栏网、舷梯网)、渔用绳索、救生绳索、绳索网具、国防军工电力系绳、建筑安全网、石油勘探装卸吊网/成组吊网、场地货物罩网、低弹力撑子绳索等进行拉伸性能测试及研究。
依据标准:
→ISO 1140、ISO 1141、ISO 1181、ISO 1346、ISO 1969、ISO 2307、ISO 9554、ISO 10556、EN 1497-、EN 1891-、 BS EN 1261;
→BS EN 12385-1、BS EN 12385-4、BS EN 12385-5、BS EN 12385-7、BS EN 12385-8、BS EN 12385-9、BS EN 12385-10;EN 13411-1、EN 13411-2、EN 13411-3、EN 13411-4、EN 13414-1、EN 13414-2、EN 13414-3;
→ASTM A741、ISO 3108、ISO 12076、ISO/DIS 2408;
→SN/T0611-2014出口钢丝绳检验规程;
→GB/T8358-2014钢丝绳实际破断拉力测定方法Steel wire ropes-Determination of measured breaking force;
→GB/T30587-2014钢丝绳吊索 环索Steel wire rope sling-Gromments;
→GB/T26722-2011索道用钢丝绳Steel wire ropes for ropeway;
→GB/T33364-2016海洋工程系泊用钢丝绳Offshore mooring steel wire ropes;
→GB/T12753-2008输送带用钢丝绳Steel wire ropes for conveyer belts;
→GB/T13035-2008带电作业用绝缘绳索Live working-insulating ropes;
→GB/T14451-2008操纵用钢丝绳Steel wire rope for control;
→GB/T20067-2006粗直径钢丝绳Large diameter steel wire ropes;
→GB/T20118-2006一般用途钢丝绳Steel wire ropes for general purpose;
→GB/T8918-2006重要用途钢丝绳Steel wire ropes for important purposes;
→SY/T5170-2013石油天然气工业用钢丝绳;
→GB/T21328-纤维绳索通用要求Fibre ropes-General specifications;
→GB/T8834-2016纤维绳索 有关物理和机械性能的测定Ropes-Determination of certain physical and mechanical properties;
→GB/T8050-2017纤维绳索 聚丙烯裂膜、单丝、复丝(PP2)和高强度复丝(PP3)3、4、8、12股绳索;
Fibre ropes-Polypropylene split film,monofilament and multifilament(PP2) and polypropylene high-tenacity multifilament(PP3) 3,4,8 and 12 strand ropes;
→GB/T11787-2017纤维绳索 聚酯 3股、4股、8股和12股绳索Fibre ropes-Polyester-3-,4-,8-and 12-strand ropes;
→GB/T18674-渔用绳索通用技术条件General technical specifications for ropes for fisheries;
→GB/T15029-剑麻白棕绳White sisal rope;
→FZ/T63020-2013混合聚烯烃纤维绳索Mixed polyolefin fibre ropes;
→FZ/T63035-2016聚酰胺复丝双层编织结构绳索Double braided polyamide multifilament ropes;
→SC/T5011-2014聚酰胺绳Polyamide ropes;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性的载荷机架,无振动冲击、流线型一体化制作,机架尺寸可定制。
→穿销式空间调整结构,高强度、高精度定位销,快速精准。
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精度。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→静音型液压泵站系统,压差随动,自带冷却系统,保证油温不会升高,适于长期连续工作。
→创新的HRJ液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
→电路板采用光电隔离设计,抗干扰能力强。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:软件和硬件两级保护;载荷力过载保护;过流、过压保护;液压缸限位保护;液压系统过载溢流保护;试样破断时安全保护/防护网;操作提示向导保护;试验结束自动保护。
重要参数:
|
RBT系列;500kN～10000kN绳索断裂强力拉伸试验机(CE CUL/CSA)
500kN～10000kN.Ropes Breaking force Tension Testing Machine(CE CUL/CSA) |
|
1 |
载荷力容量 |
500kN/1000kN/1500kN/2000kN/2500kN/3000kN
5000kN/6500kN/8000kN/10000kN |
|
2 |
载荷力精度 |
<= ±1% |
|
3 |
载荷力测量范围 |
2%～100%F.S |
|
4 |
载荷力分辨力 |
1/300000F.S |
|
5 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
6 |
应力速率误差 |
<= ±5% |
|
7 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
8 |
应变速率误差 |
<= ±5% |
|
10 |
位移分辨力 |
0.01mm |
|
11 |
加荷速率 |
600N/s～60kN/s |
|
12 |
活塞行程 |
0～800mm/可定制 |
|
13 |
活塞位移速度 |
≥50mm/min |
|
14 |
可调拉伸试验间距 |
0～3m/0～5m/0～10m/0～15m/0～20m/0～25m/0～30m/可定制 |
|
15 |
载荷机架内跨度 |
≥500mm/可定制 |
|
16 |
载荷机架高度 |
≥900mm/可定制 |
|
17 |
载荷机架结构 |
高刚性、高稳定性的载荷机架,无振动冲击、流线型 |
|
18 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性的载荷机架,无振动冲击、流线型 |
1台 |
|
伺服泵站系统 |
独立式、可移动、一体化高集成、自冷却、循环过滤 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
变形传感器 |
|
1支 |
|
拉伸附具 |
绳索断裂强力拉伸试验专用 |
1套 |
|
安全防护网 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
绳索断裂拉伸试验软件 |
中文版/可定制英文版 |
1套 |
|
