Details:

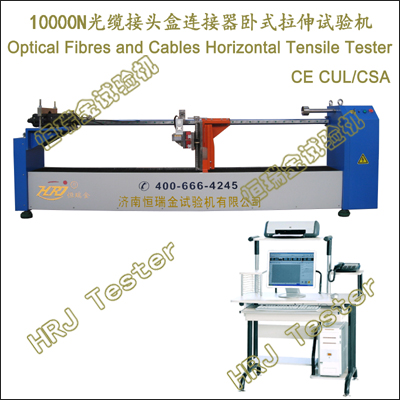

2000N/5000N/10000N光缆接头盒连接器卧式拉伸试验机(CE CUL/CSA)
2000N/5000N/10000N.Optical Fibres and Cables Horizontal Tensile Testing Machine(CE CUL/CSA)
→Horizontal Tensile Testing Machine for Closure for Optical Fibers and Cables;
→2000N/5000N/10000N.Fiber Optical Splice Box Tensile Test;
→2000N/5000N/10000N.Optical Fiber Splice Closure Tensile Test;
→2000N/5000N/10000N.Optical Cable Box Test;
→WGL-2000N光缆接头盒连接器卧式拉伸试验机(CE CUL/CSA);
→WGL-5000N光缆接头盒连接器卧式拉伸试验机(CE CUL/CSA);
→WGL-10000N光缆接头盒连接器卧式拉伸试验机(CE CUL/CSA);
重要功能:
→对通信用光缆线路中架空、管道（隧道）、直埋等敷设方式安装使用的光缆接头盒、接入网用光电混合缆进行拉伸力学性能测试及研究。
→对浅海露天、楼道挂壁、室外室内、人井敷设通信、网络电力、CATV有线电视、光缆网络等环境场合、行业系统使用的光缆接头盒进行拉伸力学性能测试及研究。
→光缆接头盒(光缆接续盒、光缆接续包、光缆接头包和炮筒)、机械密封光缆接头盒、热收缩密封光缆接头盒、直通连续光缆接头盒、分歧光缆接头盒、帽式光缆接头盒、卧式光缆接头盒、不合接续光缆接头盒拉伸力学性能测试及研究。
→气压维护用热缩套管、注塑熔接套管、装配套管等轴向拉力试验、力保持试验、弯曲试验、弯曲循环试验、扭转试验、扭转循环试验。
→非气压维护用普通型及加强型热缩套管、非气压维护用装配套管等轴向拉力试验、力保持试验、弯曲试验、弯曲循环试验、扭转试验、扭转循环试验。
→光纤光缆连接器抗拉力、抗拉强度试验,分路器抗拉力试验,光缆拉伸力试验,轴向压缩力、抗压强度试验,弯曲试验。
→电线电缆导线、细丝缆绳等金属材料、非金属材料、复合材料、柔性材料拉伸力学性能测试及研究。
依据标准:
→YD/T814.1-2013光缆接头盒 第一部分:室外光缆接头盒;
→YD/T590.1-通信电缆塑料护套接续套管 第一部分:通用技术条件Plastic jacket joint closure for telecommunication cable Part 1:General specification;
→YD/T2150-2010 光缆分纤箱;
→YD/T1272. 光纤活动连接器;
→YD/T2152-2010光纤活动连接器可靠性要求及试验方法;
→GB/T12507.1-2000光纤光缆连接器 第一部分:总规范Connectors for optical fibres and cables-Part1:Generic specification;
→GB/T13993.1-2016通信光缆第1部分:总则Optical fibre cables for telecommunication-Part 1:General;
→GB/T7424.2-2008光缆总规范 第二部分:光缆基本试验方法Optical fibre cable generic specification- Part2: Basic optical cable test procedures;
→GB/T51167-2016海底光缆工程验收规范Code for acceptance of optical fiber submarine cable systems engineering;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠、高刚性、高稳定性的载荷机架,无振动冲击、流线型一体化制作,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选液压夹具、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速试验机系统）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:载荷力过载保护;过流过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
→载荷力容量:2000N/5000N/10000N;
→载荷力精度: <= ±1.0%; <= ±0.5%;
→载荷力分辨力:1/±300000F.S（全程分辨力不变）;
→拉伸压缩测试空间长度:0～2000mm（可定制）;
→光纤光缆夹持范围:￠1mm～￠13mm（可定制）;
→拉伸压缩加载速率:0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速试验机系统）;
→加载速率准确度: <= ±0.5%;
→位移变形分辨力:0.001mm;
→位移速率控制精度: <= ±1.0%;
→力控等速率调节范围:0.001%～5%F.S/s;
→力控速率控制精度:速率＜0.05%FS时,为±1.0%设定值以内;速率≥0.05%FS时,为±0.5%设定值以内
→恒力、恒变形、恒位移控制范围:0.5%～100%FS;
→恒力、恒变形、恒位移控制精度:设定值≥10%FS时,设定值的±0.1%以内;设定值＜10%FS时,设定值的±1.0%以内;
→载荷机架尺寸（LWH）≈3200x600x1100mm;
→电源电压～220V±10% 50Hz（须可靠接地）;
→HRJ-Test中文版光缆接头盒连接器试验软件/可定制英文版;
→可选移动轮(滚轮移动、刹车定位);
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);
产品扩展:
→100N.m 光缆接头盒连接器扭转弯曲疲劳试验机Optical Fibres and Cables Torsion Bending Fatigue Testing Machine(CE CUL/CSA);
|
