Details:

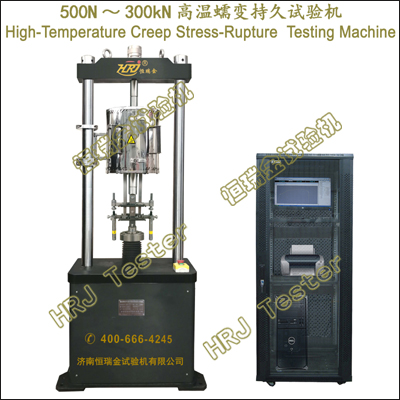

RDW系列;500N～300kN微机控制蠕变持久试验机(CE CUL/CSA)
500N～300kN.Tension Creep Rupture Strength Testing Machine(CE CUL/CSA)
→RDW-05/1/2/5;500N/1000N/2000N/5000N电子式蠕变持久试验机(CE CUL/CSA);
→RDW-10/20;10kN/20kN电子式蠕变持久试验机(CE CUL/CSA);
→RDW-30/50/100;30kN/50kN/100kN电子式蠕变持久试验机(CE CUL/CSA);
→RDW-200/300;200kN/300kN电子式蠕变持久试验机(CE CUL/CSA);
重要功能:
→对各种金属及非金属材料、合金复合材料在指定温度下、高温环境下的拉伸蠕变、压缩蠕变、低周蠕变疲劳、蠕变伸长、蠕变断裂时间、持久强度性能测试及研究。
→对各种金属及非金属材料、合金复合材料进行室温拉伸试验、高温拉伸试验、应力松弛试验、慢拉伸应力试验、周期循环加载试验、低周循环疲劳试验。
→对试样轴向施加恒定拉伸力或恒定拉伸应力、保持一定时间,连续试验(规定蠕变伸长)、不连续蠕变试验(适当间隔的残余塑性伸长)、光滑试样持久试验、V形缺口持久试验、钝形缺口持久试验、高温拉伸试验、高温蠕变(high-temperature creep)、持久强度(creep rupture strength)。
→蠕变伸长时间creep elongation time、塑性伸长时间plastic elongation time、蠕变断裂时间(连续试验或不连续试验)creep rupture time、蠕变伸长率percentage creep elongation、初始塑性伸长率percentage initial plastic elongation、蠕变断后伸长率percentage elongation after creep rupture、蠕变强度creep strength、蠕变曲线creep curve、伸长-时间曲线、伸长率-时间曲线;初始应力(initial stress)、稳态蠕变速率rate of creep、蠕变极限、持久断裂时间、持久强度极限、持久断后伸长率、持久断后断面收缩率、持久缺口敏感性/敏感系数。
→试验机刚度、加力架、加力杆、夹具、万向节、连接装置、接触式引伸计、双侧引伸计(平均蠕变伸长)、加热装置(环境试验箱、高温炉、温度偏差、加热均温带/均热带、热平衡、温控仪)圆形试样3≥D≥30mm、方形或矩形试样3≥b≥30mm、持久试验时间、试验时间间隔记录。
依据标准:
→GB/T2039-2012金属材料 单轴拉伸蠕变试验方法Metallic materials-Uniaxial creep testing method in tension;
→GB/T16825.2-静力单轴试验机的检验 第2部分:拉力蠕变试验机 施加力的检验Verification of static uniaxial testing machines-Part2:Tension creep testing machines-Verification of the applied force;
→GB/T228.2-2015金属材料 拉伸试验 第2部分:高温试验方法Metallic materials-Tensile testing-Part2:Method of test at elevated temperature;(ISO 6892-2:2011.MOD);
→GB/T25827-高温合金板（带）材通用技术条件General specification of superalloy plates and strips;
→GJB150.3A-军用设备实验室环境试验方法 第3部分:高温试验Laboratory environmental test methods for military material-Part3:High temperature test;
→GJB 6458.19-火箭炮试验方法第19部分:高温试验Test methods of rocket launcher- Part19:High temperature test;
→ASTM E139-金属材料蠕度、蠕变断裂和应力断裂试验Standard Test Methods for Conducting Creep, Creep-Rupture, and Stress-Rupture Tests of Metallic Materials;
→ASTM E21-05.Standard Test Methods for Elevated Temperature Tension Test of Metallic Materials金属材料高温抗拉试验方法;
→ASTM E8M-08.Standard Test Methods for Tension Testing of Metallic Materials [Metric] 金属材料的抗拉试验方法;
→BS EN10002-5:金属材料 拉伸试验 第五部分:高温试验方法;
→ISO 204:Metallic materials-Uniaxial creep testing in tension-Method of test,MOD;
→DIN EN ISO 7500-2金属材料.静态非同轴试验机校验.第2部分:拉伸蠕变试验机-外加力校验;
→JB/T9373-2014拉力蠕变试验机 技术条件 Tensile-creep testing machines-Specification;
→GB/T11158-《高温试验箱技术条件》Specifications for high temperature test chambers;
→SH/T3423-2011石油化工管式炉用铸造高合金炉管及管件技术条件;
→HB 5150-金属高温拉伸持久试验方法;
→HB 5151-金属高温拉伸蠕变实验方法;
→HB5195-金属高温拉伸试验方法;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→计算机、测控系统、UPS不间断电源等一体化集成,整体安装于标准机柜。
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的门式载荷机架,防断裂振动、防缓冲、平稳加载。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→伸长测量装置(双侧引伸计/平均蠕变伸长),高精度光栅尺、抗热、抗干扰。
→高温环境试验箱,特殊制作,控温精准、实时跟随、冷却循环、时时监控、断水报警。
→多种完善的试验夹具、自调心找平设计。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR)。 →试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→自动求取蠕变伸长、蠕变断裂时间、持久强度、蠕变率、收缩率等蠕变试验的各项内容;
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→实时绘制蠕变曲线、伸长-时间曲线、伸长率-时间曲线,自由放大和缩小、满度自调节。
→试验拾取、模拟再现、数据再分析、多曲线叠加、比较、遍历。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数
|
500N～300kN微机控制蠕变持久试验机
500N～300kN.Tension Creep Rupture Strength Testing Machine(CE CUL/CSA) |
|
1 |
最大试验力 |
500N/1000N/2000N/5000N/10kN/20kN
30kN/50kN/100kN/200kN/300kN |
|
2 |
试验力测量范围 |
0.4%～100%F.S |
|
3 |
试验力准确度 |
<= ±0.5% |
|
4 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
5 |
横梁移动速率 |
0.001～100mm/min |
|
6 |
位移速率精度 |
为设定值的±0.2%以内 |
|
7 |
载荷加载速率 |
0～5000N/S任意设定 |
|
8 |
变形测量范围 |
0.2%～100%FS |
|
9 |
恒力、恒应力控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内;
设定值＜10%FS时,为设定值的±1%以内 |
|
10 |
加力杆行程 |
0～200mm |
|
11 |
试验机有效跨度 |
550mm/可定制 |
|
12 |
蠕变试验空间 |
1200mm/可定制 |
|
13 |
高温拉伸夹具 |
圆形试样,方形或矩形试样,螺纹试样 |
|
14 |
高温环境试验箱 |
100°C～1200°C/可定制 |
|
15 |
温控仪测量确度度 |
<= ±1.0% |
|
16 |
温度控制精度 |
±0.5°C/可定制0.1°C |
|
17 |
温度显示偏差 |
T <= 600°C/2°C;600°C＜T <= 800°C/3°C;
800°C＜T <= 1000°C/4°C;1000°C＜T <= 1200°C/5°C; |
|
18 |
高温环境试验箱型式 |
对开式,转动式,支架调整式,移动式 |
|
19 |
加热均温带/均热带 |
150mm/可定制 |
|
20 |
双侧引伸计 |
平均蠕变伸长输出 |
|
21 |
引伸计标距 |
25mm,50mm,100mm |
|
22 |
引伸计测量范围 |
0～10mm |
|
23 |
引伸计分辨力 |
0.001mm |
|
24 |
引伸计精度 |
<= ±0.5% |
|
25 |
电源电压 |
～220V±10%,50Hz;～380V±10%,50Hz（须可靠接地） |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、门式载荷机架 |
1台 |
|
驱动系统 |
精密交流伺服电机及伺服器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
高温环境试验箱 |
含附属部件 |
1套 |
|
高温拉伸夹具 |
圆形试样,方形或矩形试样,螺纹试样 |
1套 |
|
压缩附具 |
|
1套 |
|
高温引伸计 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
标准机柜 |
|
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
蠕变持久试验软件 |
中文版/可定制英文版 |
1套 |
高温环境试验箱:
→多种结构型式:圆筒对开式、方形移动式、转动升降式、组合式;
→升降可调支架、移动可调支架、旋转支架、组合支架;
→智能PID温控调节器,温度不过冲、波动度小;
→高温环境试验箱温控范围:RT+10°C～2200°C;
→高温环境试验箱温度等级:RT+10°C～100°C,～300°C,～600°C,～800°C,～1000°C,～1200°C,～1600°C,～1800°C,～2200°C;
→规定温度;指示温度/显示温度;显示温度精度;温度均匀度;加热均热区（≥2倍试样标距）;测温热电偶（高级补偿导线/K型或N型）;温控调节器;温度传感器;降温系统/循环冷却系统;升温时间;降温时间;升温速率;降温速率;
→温度允许偏差/温度控制精度（±0.5°C,±1°C,±2°C,±3°C,±4°C,±5°C）;
→高温拉伸附具（高温连接部件）;高温测量/高温引伸计/双侧引伸计/双面引伸计;
→空气流动速度适当稳定/风速（ <= 1.7m/s）;
功能扩展:
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);
→UPS不间断电源; |
