Details:

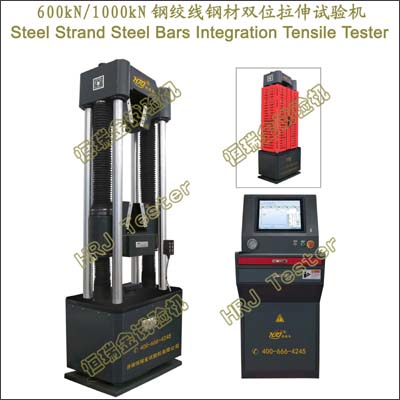

600kN/1000kN钢绞线钢材双位拉伸试验机
Steel Strand Steel Bars Integration Tensile Tester
重要功能:
→￠8.00～21.80mm预应力混凝土钢绞线拉伸试验测试研究。光面钢绞线、刻痕钢绞线、模拔型钢绞线、环氧树脂钢绞线、预应力钢绞线、无粘结预应力钢绞线、镀锌钢绞线、铝绞线、稀土合金镀层钢绞线、钢丝绳、线缆绳索、承力拉索、桥梁系杆、阻拦索、建筑结构索力学性能测试研究。
→￠8.00～55mm钢筋钢材拉伸试验测试研究。光圆钢筋、带肋钢筋、直条钢筋、盘圆钢筋、板材棒材、型材管材、铸件锻件、螺栓紧固件、金属管件拉伸试验测试及压缩试验、弯曲试验、剪切试验、剥离试验、撕裂试验、低周循环试验。
→PCB预应力混凝土钢棒、预应力混凝土用光圆钢棒P、螺旋槽钢棒HG、螺旋肋钢棒HR、带肋钢棒R、CRB650/CRB800/CRB970冷轧带肋钢筋力学拉伸测试研究。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→钢绞线拉伸与金属材料拉伸一体化集成,多功能试验;附具更换方便,高效率试验检测。
→六柱丝杠结构,高刚性、高稳定性、无振动冲击流线型载荷机架,大于1.2倍载荷刚度。
→HRJ球面调心机构,自动调整试样受力轴线与试验机中心线重合精准度,保证试样上下对中性、保证拉伸试样无侧向力影响、保证拉伸试样断中率。
→全开式夹持结构,夹块开口大,钢筋试样平行放入,快速拉伸。
→立柱安装操控盒,控制横梁升降、上下钳口夹紧及松开,方便快捷。
→高精度负荷测力传感器、线性宽、稳定性好、精准测控。
→电路板采用光电隔离设计,抗干扰能力强。
→微机镶嵌一体化SUT静音型伺服电机泵站,压差随动,自带冷却系统,适于长期连续工作。
→内置全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件/可定制英文国际版;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→操作提示和向导功能;试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载溢流保护;过流过压保护;试样破损安全保护;试验结束自动保护等。
重要参数:
|
Steel Strand Steel Bars Integration Tensile Tester
WAW-G600D;WAW-G1000D;600kN/1000kN钢绞线钢材双位拉伸试验机 |
|
1 |
最大试验力 |
600kN |
1000kN |
|
2 |
试验力示值相对误差 |
<= ±0.5% |
|
3 |
试验力测量范围 |
1％～100％F.S |
|
4 |
试验力分辨力 |
1/300000F.S（全程分辨力不变） |
|
5 |
等速应力控制及精度 |
2～60 N/mm2 - S-1; <= ±5% |
|
6 |
等速应变控制及精度 |
0.00025/s～0.0025/s; <= ±5% |
|
7 |
等速位移控制及精度 |
0.5～50 mm/min; <= ±5% |
|
8 |
变形分辨力 |
最大变形量的1/300000 |
|
9 |
活塞最大移动速度 |
≈100mm/min |
≈90mm/min |
|
10 |
横梁移动速度 |
≈300mm/min |
≈240mm/min |
|
11 |
拉伸试验空间 |
＞1100mm |
|
12 |
压缩试验空间 |
≈800mm |
|
13 |
工作活塞行程 |
250mm |
|
14 |
立柱净间距 |
510mm |
550mm |
|
15 |
钢绞线夹持直径 |
￠8.00～18.00mm |
￠8.00～21.80mm |
|
16 |
圆试样夹持直径 |
￠10～40mm |
￠15～55mm |
|
17 |
板试样夹持厚度及宽度 |
2～30mm;90mm |
2～40mm;125mm |
|
18 |
压缩压盘 |
￠150mm或方形 |
|
19 |
试样夹紧方式 |
液压自动夹紧 |
|
20 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
主要配置:
→六立柱丝杠、高刚性（1.2倍载荷刚度）、高稳定性、无振动冲击流线型荷载机架。
→独立式、可移动、高集成、自冷却、微机镶嵌一体化SUT静音型伺服泵站。
→HRJ-Test全数字闭环测控系统;钢绞线钢材试验软件/可定制英文国际版。
→Ф8.00～21.80mm钢绞线拉伸附具、500mm钢绞线引伸计、钢材拉伸附具、地脚螺栓/调整垫铁。
→主流品牌计算机;高精度测力传感器、位移传感器;说明书、合格证、装箱单、服务单。
