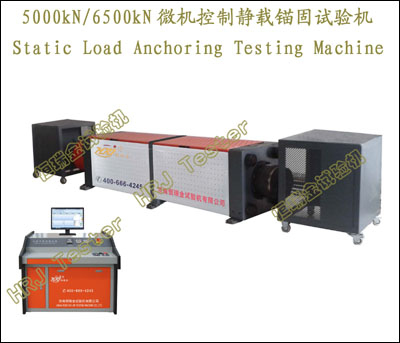

MGW系列;5000kN/6500kN微机控制静载锚固试验机(CE CUL/CSA)
→MGW-5000kN.Computer Control Static Load Anchoring Testing Machine(CE CUL/CSA);
→MGW-6500kN.Computer Control Static load Anchoring Testing Machine(CE CUL/CSA);
重要功能:
→用于钢绞线公称直径/平均外径:9.50/9.53mm;11.10/11.11mm;12.70mm;15.20/15.24mm;17.78/17.80mm;19.30mm;20.30mm;21.80mm;28.60mm锚具夹具组装件静载锚固性能试验。
→公路桥梁后张预应力混凝土结构和构件用预应力钢绞线-锚具或夹具组装件的锚具效率系数和夹具效率系数、预应力筋受力长度总应变、钢绞线内缩量、静载锚固试验最大破断拉力测试及研究。
→钢绞线内缩量试验,钢绞线内缩量自动测量装置,自动采集处理,精准高效。
→体内和体外配筋的有粘结、无粘结、缓粘结的预应力结构中和特种施工过程中使用的钢丝、钢棒、钢绞线、钢丝绳、螺纹钢筋、钢拉杆等预应力钢材用预应力筋-锚具或夹具组装件的锚具效率系数和夹具效率系数、总伸长率、静载锚固试验最大破断拉力测试及研究。
→拱桥吊杆、桥梁系杆、桥梁拉索、公路悬索桥吊索、承力索(messenger wire)、拉线(guy wire)、公路阻拦索(barrier cable)、岩土锚索、高强度钢丝拉索、建筑结构索(structure cable)等工程结构用拉索中预应力钢材用锚具效率系数和夹具效率系数、总伸长率、静载锚固试验最大破断拉力测试及研究。
→纤维增强复合材料筋用锚具效率系数和夹具效率系数、静载锚固试验最大破断拉力测试及研究。
→张拉端锚具stressing anchorage:YM圆锚张拉端锚具、YMB扁锚张拉端锚具、YJM圆形夹片式锚具(单孔和多孔夹片式)、BJM扁形夹片式锚具(单孔和多孔夹片式)、DM张拉高强钢丝墩头锚、YGM张拉精轧螺纹钢筋螺母、GZM锥塞式钢质锥形锚具、RZM热铸锥塞式锥形锚具、LZM冷铸锥塞式锥形镦头锚具等静载锚固性能试验。
→固定端锚具/握裹式锚具/挤压锚/P锚fixed anchorage:YMH圆锚固定端压花锚具、YMHB扁锚固定端压花锚具、YMP圆锚固定端挤压式锚具、YMPB扁锚固定端挤压式锚具、DTM支撑式镦头锚具、LMM支撑式螺母镦头锚具、JYM握裹式挤压锚具、YHM握裹式压花锚具等静载锚固性能试验。
依据标准:
→GB/T14370-2015《预应力筋用锚具、夹具和连接器》Anchorage,grip and coupler for prestressing tendons;
→JT/T329-2010《公路桥梁预应力钢绞线用锚具、夹具和连接器》Prestressing strand anchorage,grip and coupler for highway bridge;
→TB/T3193-2016《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》Technical conditions of anchorage grip and coupler for prestressing tendons in railway construction;
→GB/T5224-2014《预应力混凝土用钢绞线》Steel strand for prestressed concrete;
→GB/T33026-2017建筑结构用高强度钢绞线High strength steel wire strand for building structures;
→GB/T25823-单丝涂覆环氧涂层预应力钢绞线Individual epoxy-coated wire prestressing steel strand;
→GB/T33363-2016预应力热镀锌钢绞线Hot-dip galvanized steel strand for prestress;
→GB/T30826-2014斜拉桥钢绞线拉索技术条件Technical conditions for steel strand cable of cable stayed bridge;
→GB/T31304-2014氧涂层高强度钢丝拉索Epoxy-coated high strength wire stay cable;
→GB/T31314-2014多丝大直径高强度低松驰预应力钢绞线Many high strength of large diameter wire low relaxation prestressed strands;
→JGJ145-2013混凝土结构后锚固技术规程Technical specification for post-installed fastenings in concrete structures;
→JG/T330-2011建筑工程用索Cable for building engineering;
→JT/T449-公路悬索桥吊索Hanger of highway suspension bridge;
→JT/T1105-2016桥梁用热镀锌铝合金钢绞线;
→JG/T351-2012纤维增强复合材料筋;
→GB/T26743-2011结构工程用纤维增强复合材料筋Fiber reinforced composite bars for civil engineering;
→MT/T942-矿用锚索 Prestressed Anchorage in Coal Mine;
→JB/T12722-2016锚固试验机技术规范;
→ISO6934-4:预应力混凝土用钢第四部分:钢绞线Steel for prestressing of concrete-Part 4:Strand,NEQ);
→ISO 14655预应力混凝土用环氧树脂涂层钢绞线Epoxy-coated strand for the prestressing of concrete;
→ASTM A416/A416M-2012a预应力混凝土用无镀层七股钢绞线规格Standard Specification for Steel Strand, Uncoated Seven-Wire for Prestressed Concrete;
→ASTM A882/A882M-2004涂环氧树脂的7丝预应力钢绞线Standard Specification for Filled Epoxy-Coated Seven-Wire Prestressing Steel Strand;
→BS 5896-2012预应力混凝土用高抗拉钢丝和绞合钢绳.规格High tensile steel wire and strand for the prestressing of concrete. Specification;
→JIS G3536预应力混凝土用钢丝和绞线Steel wires and strands for prestressed concrete;
→AS NZS 4672.2-预加应力钢材料 第2部分:测试要求Steel prestressing materials-Testing requirements;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→大直径四立柱、高刚性、高稳定性(≥额定载荷1.5倍)、无振动冲击、流线型载荷机架。
→高精度测力器传感器,线性宽,稳定性好,保证载荷测力精度高。
→电路板采用光电隔离设计,抗干扰能力强。
→静载载荷机架与伺服操控系统、锚固加载系统分置,安全、方便。
→加厚型高强度钢板防护罩,锚固试件三面围护,安全可靠。
→高强度防撞安全沙箱,联接载荷机架,缓冲吸震、防止冲击移动、安全可靠。
→移动式重型安全防护网,覆盖液压缸及钢绞线锚具、钢绞线试样,联接防撞沙箱,双重安保。
→HRJ静音环保型油源泵站系统,自带冷却系统,保证油温不会升高,适于长期连续工作。
→创新的HRJ液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
→多种规格工具锚垫板附具,快速更换。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test静载锚固测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、位移、变形控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历、多曲线叠加;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
→操作提示和向导功能。
→数字化调零和标定功能。
→网络数据库管理,可与多家联网公司直联。
→多重保护功能:软件和硬件两级保护;试验力过载保护;过流、过压保护;液压缸限位保护;液压系统溢流保护;试样破断时安全保护/防护网/沙箱;试验结束自动保护。
重要参数:
|
5000kN/6500kN微机控制静载锚固试验机(CE CUL/CSA)
5000kN/6500kN.Computer Control Static Load Anchoring Testing Machine(CE CUL/CSA) |
|
1 |
最大试验力 |
5000kN |
6500kN |
|
2 |
试验力测量范围 |
4%～100%FS |
|
3 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
4 |
试验力准确度 |
<= ±1% |
|
5 |
力控速率调节范围 |
0.05～2.5%FS/s |
|
6 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
7 |
位移速率调节范围 |
0.01～25mm/min |
|
8 |
总伸长率测量标距 |
≥1000mm |
|
9 |
位移分辨力 |
0.01mm |
|
10 |
内缩量试验分辨力 |
0.01mm |
|
11 |
活塞行程 |
0～300mm |
|
12 |
拉伸间距 |
≥3400mm |
|
13 |
锚具检测范围 |
1～24孔锚具静载性能、内缩量、效率系数、总伸长率、总应变等 |
|
14 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
15 |
机器功率 |
≈5.5kW |
|
16 |
载荷机架尺寸(LWH) |
≈4600x700x780mm |
≈5200x750x900mm |
|
17 |
机器重量 |
≈4000kg |
≈4800kg |
|
18 |
操控柜尺寸(LWH) |
≈1200x800x1400mm |
|
19 |
操控柜重量 |
≈450kg |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
高刚度卧式载荷机架 |
大直径四立柱、高稳定性、无振动冲击、流线型 |
1套 |
|
穿心式预紧千斤顶 |
加载、卸载、后退、停止、速度控制 |
1套 |
|
200kN前卡式千斤顶、油源系统 |
钢绞线预紧,小巧精密电动油泵 |
1套 |
|
穿心式测力传感器 |
|
1支 |
|
总应变/总伸长率测量装置 |
|
1套 |
|
内缩量自动测量装置 |
|
1套 |
|
伺服操控系统 |
一体化、高集成、自冷却 |
1套 |
|
高强度防撞沙箱 |
缓冲吸震自锁型 |
2套 |
|
重型安全防护网 |
可移动式自锁型 |
2套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
静载锚固试验软件 |
中文版/可定制英文版 |
1套 |
|
可选工具锚:YM15系列、YM13系列、圆形锚板、扁形锚垫板（每种规格锚垫板2块/1付） |
功能扩展:
→低温锚固性能试验:低温下预应力筋-锚具组装件的实测极限抗拉力,最大载荷时预应力筋受力长度总伸长率。
→10000kN微机控制静载锚固试验机Computer Control Static Load Anchoring Testing Machine(CE CUL/CSA); |
