Details:

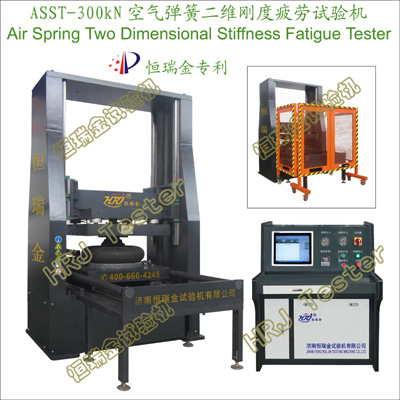

ASST-300kN空气弹簧二维刚度疲劳试验机
Air Spring Two Dimensional Stiffness Fatigue Tester
重要功能:
→铁道客车、动车组、地铁城轨、单轨磁悬浮等轨道铁路车辆空气弹簧刚度疲劳性能测试研究。
→空气弹簧垂向载荷、垂向变形、垂向刚度、垂向载荷疲劳循环等性能进行测试研究。
→空气弹簧水平载荷、水平刚度、水平位移、水平载荷疲劳循环等性能进行测试研究。
→空气弹簧辅助弹簧刚度疲劳性能测试研究。
→空气弹簧气密性测试,气压分辨力0.0001Mpa,密闭耐高压气压管路系统,三种气压充气方式。
→大曲囊式胶囊、小曲囊式胶囊、双曲囊式胶囊、腰带式胶囊、约束膜式胶囊、平板式橡胶堆辅助弹簧、沙漏式橡胶堆辅助弹簧、锥形橡胶堆辅助弹簧、【锥形橡胶堆+平板橡胶堆】辅助弹簧等性能测试研究。
→中国中车、高速动车组（中国铁路高速列车）、轨道车辆、铁道客车、地铁轻轨列车、磁悬浮列车、公共汽车、大型巴士汽车及其他商用车辆、hrjtest、建筑基座、工业机器设备用空气弹簧性能测试研究。
→ASST-300kN空气弹簧二维刚度疲劳试验机由垂向载荷系统、水平横向载荷系统、测控系统、气压系统、安全防护系统等组成。全数字HRJ-Test空气弹簧二维刚度疲劳试验软件/可定制国际版。
重要参数:
|
空气弹簧垂向载荷疲劳系统Air Spring Vertical Load Fatigue System |
|
垂向载荷最大试验力 |
±300kN |
|
试验力准确度 |
<= ±0.5% |
|
试验力测量范围 |
1%～100%FS |
|
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
垂向压缩测试空间 |
≥1200mm |
|
有效试验跨度 |
≥900mm |
|
垂向加载速率 |
0.001～600mm/min |
|
力控速率调节范围 |
0.005～5%FS/S |
|
力控速率相对误差 |
设定值的±0.5%以内 |
|
变形速率调节范围 |
0.02～5%FS/S |
|
垂向位移分辨力 |
0.01mm |
|
垂向载荷上下压盘 |
特制槽道及扇形线 |
|
垂向载荷加载频率 |
≥0.2Hz |
|
空气弹簧水平横向载荷疲劳系统Air Spring Horizontal Transverse Load Fatigue System |
|
横向载荷最大试验力 |
±50kN/100kN |
|
试验力准确度 |
<= ±0.5% |
|
试验力测量范围 |
1%～100%FS |
|
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
水平横向位移行程 |
≥1000mm |
|
水平横向加载速率 |
0.001～1000mm/min |
|
力控速率调节范围 |
0.005～5%FS/S |
|
力控速率相对误差 |
设定值的±0.5%以内 |
|
变形速率调节范围 |
0.02～5%FS/S |
|
水平横向位移分辨力 |
0.01mm |
|
水平横向加载频率 |
≥0.2Hz |
引用标准、文献文件:
300kN空气弹簧二维刚度疲劳试验机;300kN空气弹簧垂向刚度疲劳试验;±100kN空气弹簧水平刚度疲劳试验;300kN辅助弹簧垂向刚度疲劳试验;±300kN空气弹簧系统压缩高测试;±50kN空气弹簧水平横向大位移试验;空气弹簧荷载内压试验;hrjtest;1Mpa空气弹簧气压系统;±50kN空气弹簧横向刚度疲劳试验;空气弹簧载荷F-压力P特性曲线;空气弹簧压力载荷稳定性测定;空气弹簧垂向阻尼系数测试;空气弹簧垂向动态刚度试验;空气弹簧水平动态刚度试验;空气弹簧扭转静态刚度试验;空气弹簧扭转动态刚度试验;空气弹簧疲劳后垂向静态刚度试验;空气弹簧疲劳后水平静态刚度试验;hrjtest;空气弹簧疲劳后气密性检验;辅助弹簧定荷下高度测试;辅助弹簧定速度载荷位移特性试验;辅助弹簧垂向动态刚度试验;空气弹簧疲劳性能试验机;QN曲囊空气弹簧刚度疲劳试验;YZ圆柱型橡胶弹簧刚度疲劳试验;橡胶减震器试验机;硫化橡胶动态性能的测定;热塑性橡胶动态性能的测定;100kN弹簧橡胶隔板性能试验机;30kN/100kN橡胶弹性缓冲垫层疲劳试验机;1MPa空气弹簧荷载内压试验机;200kN悬架橡胶气囊刚度疲劳试验机;300kN橡胶隔振器刚度疲劳试验机;50kN空气弹簧减振器刚度疲劳试验机;300kN振动隔绝橡胶疲劳试验机;hrjtest;圆形空气弹簧刚度疲劳试验机;700kN/2500kN铁道车辆缓冲器静压试验机;弹性体压剪试验机;空气弹簧剪切试验机;橡胶堆剪切试验机;弹性体低周疲劳试验机;空气弹簧低周疲劳试验机;橡胶堆低周疲劳试验机;TB/T2841-2019铁路车辆空气弹簧;TB/T3545-2019机车悬挂装置橡胶件;HG/T3749铁道车辆用空气弹簧橡胶囊;QB/T2577橡胶空气弹簧;GTCC-030-2016铁道客车空气弹簧;TB/T2843-2015;jnshiyanji;GB/T13061-2017;JB/T11563-2013;TJ/GW114-2013;TB/T3395.1-2015;TB/T456.1-2019;TB/T456.2-2019;TB/T2056.1-2019;TB/T2056.3-2019;TB/T3550.1-2019;TB/T3550.2-2019;TB/T456.3-2018;HG/T5460-2018;BS EN 13597;BS EN 13913;BS EN 15827:2011;JIS E 4710-2019;JIS E 4206;JIS E 4207;JIS K 6385;hrjtest;JIS K 6394;ISO 4664;
