Details:

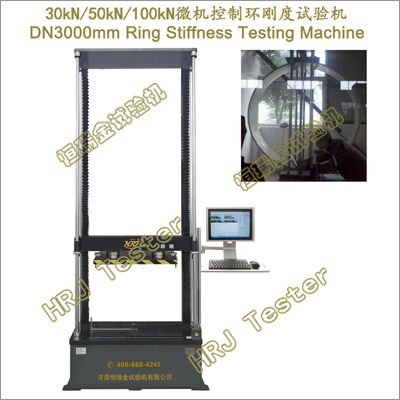

30kN/50kN/100kN微机控制环刚度试验机
DN3000mm Ring Stiffness Testing Machine
重要功能:
→DN40～DN3000mm管材环刚度试验、管材环柔度试验、管材压扁性能试验、管材局部横向载荷试验、管材均布载荷作用下刚度试验、管材径向刚度试验变形、管材蠕变比率连续试验（1000h/42d）、管材挠曲水平等力学性能测定及研究。
→DN40～DN3000mm聚乙烯给排水管材、UPVC/CPVC/PE-X/PP-R管材、PE/PB/PS管材、PAP铝塑料复合管材、SP钢塑复合管材、ABS塑料管材、玻璃钢夹砂管材、RPM/FRPM纤维增强塑料管材、PVC-U双壁波纹管环刚度测定、环柔度测定、受压开裂稳定性测定、扁平性能测试。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,高刚性无碍抗偏载、高稳定性、无振动冲击流线型荷载机架。
→DN40～DN3000mm管材内径变形测量仪,伸缩调整、无摩擦滑行、断裂无振动。
→HRJ双组合测力传感器,稳定输出,线性宽,稳定性好,保证载荷测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的HRJ试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速试验机）。
→HRJ-Test触屏操控系统(Touch Screen System/TSS),触摸式智能控制,直观显示,无冲击平滑切换,嵌入式低功耗CPU,高亮度、TFT真彩,高分辨(1024x1024）,外接鼠标键盘,人机对话。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test环刚度测试系统软件/可定制英文版。多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→操作提示和向导功能;试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载、过流过压保护;试样破断安全保护;试验结束自动保护等。
重要参数:
|
WDW-R30kN/50kN/100kN微机控制环刚度试验机;DN3000mm Ring Stiffness Testing Machine |
|
1 |
载荷试验力 |
30kN/50kN/100kN |
|
2 |
试验机级别 |
0.5级;1级 |
|
3 |
载荷测量范围 |
0.4%～100%FS（0.5级）;1%～100%FS（1级） |
|
4 |
示值相对误差 |
<= ±0.5%（0.5级）; <= ±1.0%（1级） |
|
5 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100%FS |
|
7 |
力控速率及精度 |
0.005%～5%FS/s;
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
8 |
变形速率及精度 |
0.005～5%FS/s;
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
9 |
压缩速率 |
0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速试验机） |
|
10 |
环刚度试验空间 |
0～3250mm |
|
11 |
管材内径测量范围 |
DN40～DN3000mm |
|
12 |
环刚度试验有效跨度 |
≥700mm;可定制≥1000mm |
|
13 |
环刚度压缩平板(LW) |
620x550mm;可定制850x800mm |
|
14 |
电源电压及功率 |
～220V±10% 50Hz（须可靠接地）;≈2.0kW |
|
15 |
载荷机架 |
LWH≈1200x800x3900mm;WT≈1500kg |
主要配置:
→高刚性无碍抗偏载,高稳定性、无振动冲击流线型HRJ荷载机架。
→高速率、低振动、免维护、静音型、ESTUN交流伺服电机驱动系统。
→HRJ-Test全数字闭环测控系统,触屏操控;手持控制器;管材环刚度测试软件/可定制英文版。
→HRJ双组合测力传感器;HRJ-DN3000管材内径变形测量仪;环刚度压缩平板。
→主流触屏操控计算机;说明书、合格证、装箱单、服务单。
引用标准、文献文件:
ISO 9969;ISO 15874-2:2013; ISO 9967;HRJ Tests;ISO 291;ISO 3126;ISO 4065;ISO 4422;ISO 4435;ISO 4437-1;ISO 4437-2;ISO 161-1;ISO 8770;ISO 16422;EN 13476-1;EN 13598;ISO 1452-2;EN 1453-1;DIN EN 13476-2;HRJ Tests;UNI EN 13476-3;ONORM B 5160-1;JIS K7014;JIS K6925-2;ASTM F2634-15;ASTM F1483;
GB/T35451.1-2017;GB/T35451.2-2018;GB/T15558.1-2015;GB/T15558.2-2015;GB/T10002.1;GB/T10798;GB/T16800;GB/T13663.1-2017;GB/T13663.2-2018;GB/T13663.3-2018;GB/T13663.5-2018;GB/T13664;GB/T19472.1;GB/T19472.2-2017;GB/T20221;GB/T33608-2017;GB/T18477.1;GB/T18477.2;GB/T18477.3;HRJ Tests;GB/T29460-2012;GB/T34611-2017;GB/T18742.1-2017;GB/T18742.2-2017;GB/T18742.3-2017;GB/T19278-2018;GB/T2918;GB/T18042;CJ/T165;CJ/T184-2012;CJ/T189;CJ/T218;CJ/T231;CJ/T250-2018;CJ/T270;CJ/T273;CJ/T278;CJ/T308;CJ/T323-2015;CJ/T371;CJ/T372;CJ/T442-2013;CJ/T445-2014;CJ/T488-2016;CJ/T493-2016;HRJ Tests;JT/T529-2016;JG 225;QB/T2668.1-2017;MT/T558.3;HG/T3731;HG/T4373;ASTM D3485;JT/T496;
GB/T9647-2015热塑性塑料管材环刚度的测定;HRJ Tests;GB/T21238-2016玻璃纤维增强塑料夹砂管;1250N/m2～10000 N/m2 FRPM管环刚度测试;SN2～SN16公称环刚度等级验证;DN4000mm夹砂管环刚度试验机;HDPE高速拉伸冲击试验机;200kN/300kN管材环刚度试验机;20kN波纹管环刚度试验机;DN2200mm～4000mm管材环刚度试验机;5kN波纹管纵向荷载试验机;100N.m～2000N.m管材扭转疲劳试验机;500kN管材拉伸试验机;FRPM初始环向拉伸强力试验;HRJ玻璃夹砂管拉伸附具;80mm大通径管材拉伸附具;32mm～63mm硅芯管拉伸夹具;
