Details:

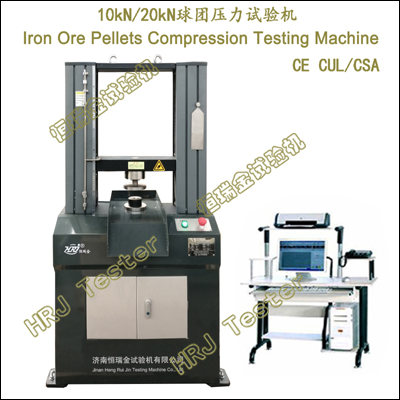

10kN/20kN微机控制球团压力试验机(CE CUL/CSA)
→10kN/20kN.Iron Ore Pellets Compression Testing Machine(Computer Control);
→KYW-10;10kN微机控制球团压力试验机(CE CUL/CSA);
→KYW-20;20kN微机控制球团压力试验机(CE CUL/CSA);
重要功能:
→用于高铁精矿、铁矿粉、粉状物生产的酸性铁球团(Iron Ore Pelletizing)、氧化球团、金属球团等抗压强度、抗压试验力的测试及研究的压力破碎试验。
→用于碱性球团、高温固结球团、低温固结球团、竖炉焙烧球团、带式焙烧球团、链箅机-回转窑焙烧制作生产的各种球团抗压强度、抗压试验力的测试及研究的压力破碎试验。
→依据国标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等（GB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)等进行试验和提供检测数据。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,大跨度、高刚性、高稳定性、无振动冲击、流线型门式载荷机架。
→高精度测力传感器,线性宽,稳定性好,保证载荷测试精准度。
→高速率、低振动、免维护、静音型交流电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速拉伸试验机）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→自动求取最大压力、强度等数据,同时显示相应的试验结果（压力、变形量、试验日期等）,自动保存。
→每检测完成一件试样（试样破碎）,上压头自动返回。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护、位移行程保护;过流、过压、过热保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护。
依据标准:
→GB/T14201-铁矿球团抗压强度测定方法Iron ore pellets-Determination of crushing strength;
→GB/T10322.1-2014铁矿石取样和制样方法Iron ores-Sampling and sample preparation procedures;
→GB/T27692-2011高炉用酸性铁球团矿Acidity iron pellet for blast furnace;
→GB/T32787-2016锰系铁合金粉尘冷压复合球团技术规范Technical specification for manganese ferroalloy dust cold-press composite pellet;
→GB/T30900-2014炼钢用LF炉精炼渣团块Slag agglomerate of LF refining furnace for steelmaking;
→YB/T4272-2012转底炉法含铁尘泥金属化球团Metallized pellet made from dusts and sludges by rotary hearth furnace;
→BS NBR ISO 4700-2015 Iron Ore Pellets For Blast Furnace And Direct Reduction Feedstocks-Determination Of The Crushing Strength;
→PN ISO 3082-2002 Iron Ores-Sampling And Sample Preparation Procedures;
→ISO 3083 Iron ores Preparation of samples Manual method;
重要参数:
|
KYW系列;10kN/20kN微机控制球团压力试验机(CE CUL/CSA)
10kN/20kN.Iron Ore Pellets Compression Testing Machine(Computer Control) |
|
1 |
最大试验力 |
10kN/20kN |
|
2 |
试验机级别 |
0.5级/1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000FS（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100% FS |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内 |
|
11 |
位移速率调节范围 |
0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速拉伸试验机） |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内 |
|
13 |
上压头 |
￠40mm（淬火HRC50～55） |
|
14 |
下压盘 |
球窝定位/碎料箱 |
|
15 |
有效试验跨度 |
410mm |
|
16 |
横梁移动行程 |
0～400mm/可定制 |
|
17 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
18 |
机器功率 |
400W |
|
19 |
载荷机架尺寸(LWH) |
≈860x560x1570mm |
|
20 |
机器重量 |
≈200kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、无振动冲击、流线型门式载荷机架 |
1台 |
|
驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
球团压力试验附具 |
上压头Φ40mm（淬火HRC50～55）;下压盘（球窝定位/碎料箱) |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
球团抗压强度软件 |
中文版/可定制英文版 |
1套 |
功能扩展:
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);
产品扩展:
→KYW-30/50kN微机控制球团压力试验机(CE CUL/CSA);
→KYS-T10kN/20kN球团压力试验机（桌上型）Pelletizing Compression Tester（Table top）;
→KYS-10kN/20kN球团压力试验机（微电脑)Iron Ore Pellets Compression Tester(Digital); |
