Details:

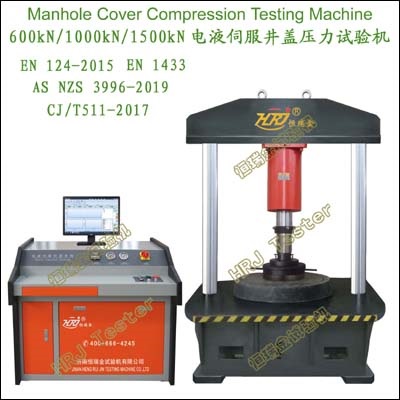

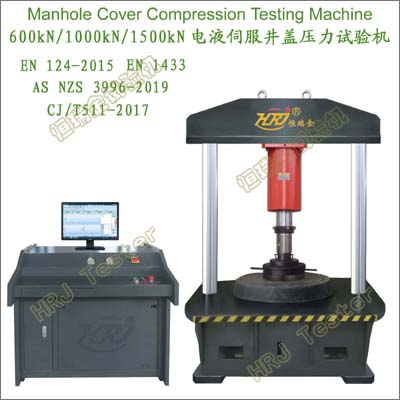

JAW-600kN/1000kN/1500kN电液伺服井盖压力试验机
Manhole Cover Compression Testing Machine
重要功能:
→各类型检查井盖、沟盖板、人孔盖、水篦排、排水板、钢格板、格栅及框架等进行静态抗压力测试及研究。
→各类型检查井盖、沟盖板、人孔盖、水篦排、格栅及框架承载能力试验、井盖残留变形试验。
→井盖载荷试验测试、井盖位移变形测试、井盖应变测试、井盖压力循环试验测试。
→井盖裂缝载荷试验检测、井盖破坏载荷试验检测、井盖残余变形检测、井盖裂缝宽度检测。
→金属井盖、铸铁井盖、铸钢井盖、轧制钢井盖、铝合金井盖、钢纤维混凝土井盖、SMC复合材料井盖、再生树脂复合材料井盖、聚合物基复合材料井盖、有机复合井盖、无机复合井盖、重型井盖、普通型井盖、轻型井盖、A级检查井盖、B级检查井盖、C级检查井盖、D级检查井盖、圆形井盖、方形井盖、无机玻璃钢井盖、BMC模塑料井盖、聚丙烯（PP）井盖、聚乙烯（PE）井盖、氯乙烯（PVC-U）井盖、雨水篦子、GM沟盖板、GT沟盖板、下水道盖板、人孔盖板、非人孔盖板、水箅盖、水表箱体、大型特殊井盖等静态抗压力性能测试及研究。
→镀锌钢格板、防滑钢格板、密型钢格板、平面钢格板、重型钢格板、不锈钢钢格板、插接钢格板、齿型钢格板、地沟沟盖板、复合钢格板、楼梯踏步板、格栅钢格板、仿高跟鞋型钢格板、金属格栏栅、玻璃增强塑料(GRP)敞口条形栅栏、中固体板、冷成型金属厚板载荷承载力测试及研究。
→安装在绿化带、人行道、机动车道、非机动车道、停车场、码头、机场跑道、高速公路、生活小区、园林、商场、学校、体育场、工厂建设、沟渠、地下设施(自来水、排水、电信、电力、燃气、热力、消火栓、阀门、环境卫生)等区域,各类型井盖、盖板、水篦排、水沟盖、人孔盖、水表箱体、大型特殊井盖制品进行静态抗压力性能测试及研究。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性（刚度＞1.2倍试验荷载）、高稳定性、无振动冲击、流线型双柱载荷机架。
→宽阔的井盖试验区域;方便试件装卸,稳定性好。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→静音型泵站加载系统,自带冷却系统,保证油温不会升高,适于长期连续工作。
→独立式静音型油源泵站系统,可移动式,自带冷却系统,保证油温不会升高,适于长期连续工作。
→移动式残留变形测量装置,满足各类型井盖、沟盖板、人孔盖、水篦排,满足不同尺寸规格,精密准确。
→独特设计的HRJ井盖挠度测量装置,定位精准、测量精密。
→多种完善的垫块规格,适用于各类型不同尺寸规格井盖、沟盖板、人孔盖、水篦排。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→电路板采用光电隔离设计,抗干扰能力强。
→内置全数字闭环、多通道、多功能、易操控的HRJ-Test井盖井篦压力测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历、多曲线叠加;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→操作提示和向导功能;试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载溢流保护;过流过压保护;试样破损安全保护;试验结束自动保护等。
重要参数:
|
600kN/1000kN/1500kN电液伺服井盖压力试验机Manhole Cover Compression Testing Machine |
|
1 |
最大试验力 |
600kN/1000kN |
1500kN |
|
2 |
试验力示值相对误差 |
<= ±1% |
|
3 |
试验力测量范围 |
1%～100%F.S |
|
4 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
5 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
6 |
应力速率误差 |
<= ±1% |
|
7 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
8 |
应变速率误差 |
<= ±1% |
|
9 |
加荷速率 |
0.02%～2%FS/s |
|
10 |
活塞行程 |
0～300mm |
|
11 |
变形测量范围 |
0～350mm |
|
12 |
残留变形测量 |
0.001mm |
|
13 |
井盖压缩试验空间（H） |
0～350mm |
|
14 |
井盖试验区距离地面高度 |
≈450mm |
|
15 |
井盖试验区域（LW） |
1200x1200mm |
1500x1500mm |
|
16 |
载荷机架尺寸（LWH） |
≈1500x1200x2050mm |
≈1800x1500x2400mm |
|
17 |
一体化伺服油源系统（LWH） |
≈1200x840x1500mm |
|
18 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
引用标准、文献文件:
→井盖压力试验圆形刚性垫块Φ250x40mm;Φ356x40mm;Φ75x40mm;Φ140x20mm;Φ200x20mm;
Φ300x20mm;
→井盖压力试验矩形刚性垫块:250x75x40mm; 250x150x40mm;200x200x40mm; 350x260x40mm; 300x400x40mm;300x200x40mm; 200x500x40mm; 200x250x40mm;hrjtest;组合型井盖沟盖板压力试验垫块500x200x50mm;
BS EN 124-2015;EN 1433 A15;EN 1433 B125;EN 1433 C250;EN 1433 D400;EN 1433 E600;EN 1433 F900;AS NZS 3996-2019;JIS A5337;ASTM A48/A48M;ASTM 888-2015;ASTM A536;BS 2789;NF A32;CNS 10841;BSI英国标准协会;CEN欧洲标准化委员会;CJ/T511-2017铸铁检查井盖;hrjtest;GB/T23858-2009检查井盖;GB/T24721.4-2009公路用玻璃纤维增强塑料产品非承压通信井盖;GB/T26537-2011钢纤维混凝土检查井盖;JC/T948钢纤维混凝土水箅盖;JC 889钢纤维混凝土检查井盖;CJ/T211聚合物基复合材料检查井盖;CJ/T212聚合物基复合材料水箅;CJ/T327-2010球墨铸铁复合树脂检查井盖;CJ/T328球墨铸铁复合树脂水箅;JC/T1009玻璃纤维增强塑料复合检查井盖;hrjtest;CJ/T121再生树脂复合材料检查井盖;CJ/T130再生树脂复合材料水箅;15S501-3球墨铸铁复合树脂井盖、水箅及踏步;jnshiyanji;DB11/T147-2015检查井盖结构安全技术规范;DB35/T1537-2015可调式防沉降球墨铸铁检查井盖;S501-1～2单层、双层井盖及踏步;DB35/T1803-2018井盖物联网技术规范;DB42/T1501-2019承插盘式球墨铸铁检查井盖技术标准;DB43/T1299-2017可调式防沉降井盖;DB43/T1300-2017智能检查井盖;DB44/T1609-2015无机高性能纤维复合材料检查井盖;DB5101/T4-2018球墨铸铁可调式防沉降检查井盖;DB62/T2781-2017工业废渣复合材料检查井盖;T/CECS 10020-2019综合管廊智能井盖;DB11/T053-2015雨水井箅结构安全技术规范;1000kN上加载井盖压力试验机;1250kN井盖压力试验机（BSI/CEN）;1000kN电液伺服井盖压力试验机;1500kN井盖压力试验机(USA/NA);2000kN大空间多功能井盖试验机;100kN检查井载荷压力试验机;hrjtest;1000kN200kN井盖压力疲劳一体化试验机;200kN500kN井盖动态疲劳试验机;1000kN井盖倾斜试验机;HRJ井盖裂纹检测摄像系统;1000kN无振动伺服万能材料试验机;120kN井盖拔出力试验机;HRJ高分子井盖压力试验机;Ｌ型侧沟用阴井盖压力试验机;
Gully tops and manhole tops for vehicular and pedestrian areas;Definitions classification general principles of design performance requirements and test methods;Gully tops and manhole tops made of cast iron;Gully tops and manhole tops made of steel or aluminium alloys;Gully tops and manhole tops made of steel reinforced concrete;Gully tops and manhole tops made of composite materials;Gully tops and manhole tops made of polypropylene (PP), polyethylene (PE) or unplasticized poly (vinyl chloride) (PVC-U);Drainage channels for vehicular and pedestrian areas classification design and testing requirements,marking and evaluation of conformity;Cast iron manhole cover Compression Tester; Gully Grating Compression Tester;hrjtest;Steel fiber reinforced concrete manhole cover;Steel fiber reinforced concrete water outlet cover;Steel fiber reinforced concrete checking well cover;Inspection manhole hid made of polymer matrix composites;Water grate made of polymer matrix composites;Spheroidal graphite cast iron composite resin manhole cover;jnshiyanji;Spheroidal graphite cast iron composite resin water grate;Glass fiber reinforced composite inspection well lid;Composite material inspection well lid of regenerated resin;Composite material water grate of regenerated resins;Glass fiber reinforced plastic product for highway;Non-pressure communications well lid Compressive Tester;Multifunctional Manhole Cover Pressure Testing Machine;hrjtest;Large Space Manhole Cover Tester;Inspection Chambers Load Testing Machine;Manhole Cover Dynamic Fatigue Testing Machine;Photograph System of Crack Testing for Manhole Cover;Manhole Cover Tilt Tester;International Type Well Lid Compressive Tester;Manhole Cover Withdrawal Force Tester;No Vibration Universal Materials Tester; |
