Details:

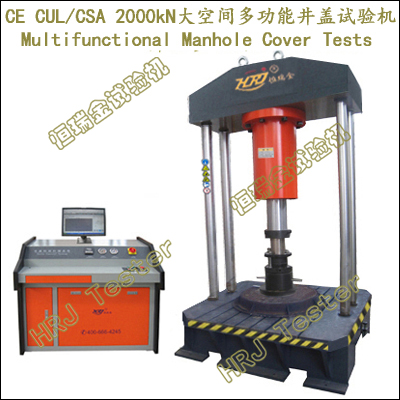

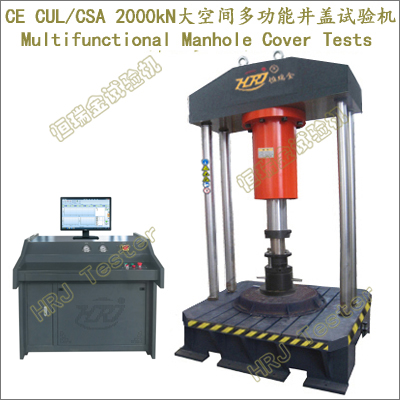

JAW-2000;2000kN大空间多功能井盖试验机(多位一体)(CE CUL/CSA EN124/EN1433)
2000kN.Large Space Multifunctional Manhole Cover Testing Machine(CE CUL/CSA EN124/EN1433)
→微机控制电液伺服Computer Control Electro-hydraulic Servo;
→2000kN井盖压力试验Manhole Cover Compression Testing(EN124:2015/EN1433);
→2000kN.Multifunctional Manhole Cover Testing Machine(CE CUL/CSA);
→2000kN.Large Space Manhole Cover Testing Machine(CE CUL/CSA);
重要功能:
→各类型检查井盖、沟盖板、人孔盖、水篦排、排水板、钢格板、格栅及框架等进行静态抗压力测试及研究。
→各类型检查井盖、沟盖板、人孔盖、水篦排、排水板、钢格板、格栅及框架载荷承载能力试验、井盖裂缝载荷试验、井盖压力循环试验、井盖破坏载荷试验、井盖位移变形测试、井盖应变测试、井盖残留变形检测、井盖挠度测试、井盖裂缝宽度检测（选配）。
→金属井盖、铸铁井盖、铸钢井盖、轧制钢井盖、铝合金井盖、钢纤维混凝土井盖、SMC复合材料井盖、再生树脂复合材料井盖、聚合物基复合材料井盖、有机复合井盖、无机复合井盖、重型井盖、普通型井盖、轻型井盖、A级检查井盖、B级检查井盖、C级检查井盖、D级检查井盖、圆形井盖、方形井盖、无机玻璃钢井盖、BMC模塑料井盖、聚丙烯（PP）井盖、聚乙烯（PE）井盖、氯乙烯（PVC-U）井盖、雨水篦子、GM沟盖板、GT沟盖板、下水道盖板、人孔盖板、非人孔盖板、水箅盖、水表箱体、大型特殊井盖等静态抗压力性能测试及研究。
→镀锌钢格板、防滑钢格板、密型钢格板、平面钢格板、重型钢格板、不锈钢钢格板、插接钢格板、齿型钢格板、地沟沟盖板、复合钢格板、楼梯踏步板、格栅钢格板、仿高跟鞋型钢格板、金属格栏栅、玻璃增强塑料(GRP)敞口条形栅栏、中固体板、冷成型金属厚板载荷承载力测试及研究。
→安装在绿化带、人行道、机动车道、非机动车道、停车场、码头、机场跑道、高速公路、生活小区、园林、商场、学校、体育场、工厂建设、沟渠、地下设施(自来水、排水、电信、电力、燃气、热力、消火栓、阀门、环境卫生)等区域,各类型井盖、盖板、水篦排、水沟盖、人孔盖、水表箱体、大型特殊井盖制品进行静态抗压力性能测试及研究。
→方形、圆形、长柱形混凝土及构件、异形构件、超高强混凝土、管桩、金属材料、非金属材料、复合材料、建筑材料等试件抗压强度、抗弯强度性能测试及研究。
→金属管、有色金属管、无缝钢管、挤压管材、环型构件等管环扩口试验、卷边试验、扩张试验测试及研究;
→无缝气瓶、天然气钢瓶、氧气瓶、消防瓶、灭火器进行压扁变形能力测试及研究。
→ <= 200T液压千斤顶检测。
→满足BS EN124、EN1433、ISO、JIS、ASTM、DIN、NF、AS、NBR、IEC、GOST、GB、GJB、CNS。
依据标准:
→BS EN 124:2015车辆和行人道区域的排水沟盖和人孔盖设计要求、型号试验、标志、质量控制 Gully tops and manhole tops for vehicular and pedestrian areas;
→Part1: Definitions, classification , general principles of design, performance requirements and test methods;
→Part2: Gully tops and manhole tops made of cast iron;
→Part3: Gully tops and manhole tops made of steel or aluminium alloys;
→Part4: Gully tops and manhole tops made of steel reinforced concrete;
→Part5: Gully tops and manhole tops made of composite materials;
→Part6: Gully tops and manhole tops made of polypropylene (PP), polyethylene (PE) or unplasticized poly (vinyl chloride) (PVC-U);
→EN 1433-2002 Drainage channels for vehicular and pedestrian areas. classification, design and testing requirements, marking and evaluation of conformity;
→EN1433 A15;EN1433 B125;EN1433 C250;EN1433 D400;EN1433 E600;EN1433 F900;
→CNS 10841-Ｌ型侧沟用阴井盖Gully Grating;
→GB/T23858-2009检查井盖Manhole cover;
→GB/T26537-2011钢纤维混凝土检查井盖Steel fiber reinforced concrete manhole cover;
→JC/T948-钢纤维混凝土水箅盖Steel fiber reinforced concrete water outlet cover;
→JC 889-钢纤维混凝土检查井盖Steel fiber reinforced concrete checking well cover;
→CJ/T211-聚合物基复合材料检查井盖Inspection manhole hid made of polymer matrix composites;
→CJ/T212-聚合物基复合材料水箅Water grate made of polymer matrix composites;
→CJ/T327-球墨铸铁复合树脂检查井盖Spheroidal graphite cast iron composite resin manhole cover;
→CJ/T328-球墨铸铁复合树脂水箅Spheroidal graphite cast iron composite resin water grate;
→JC/T1009-玻璃纤维增强塑料复合检查井盖Glass fiber reinforced composite inspection well lid;
→CJ/T511-2017铸铁检查井盖Cast iron manhole cover;
→CJ/T121-再生树脂复合材料检查井盖Composite material inspection well lid of regenerated resin;
→CJ/T130-再生树脂复合材料水箅Composite material water grate of regenerated resins;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型四柱载荷机架,刚度大、强度高。
→宽阔的井盖试验区域（LW）1400x1500mm;方便试件装卸,稳定性好。
→多排T型沟槽板,适用于不同材料、不同尺寸规格、不规则试件的抗压力和抗弯强度测试研究。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→静音型泵站加载系统,自带冷却系统,保证油温不会升高,适于长期连续工作。
→创新的HRJ液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
→移动式残留变形测量装置,满足各类型井盖、沟盖板、人孔盖、水篦排,满足不同尺寸规格,精密准确。
→独特设计的HRJ井盖挠度测量装置,定位精准、测量精密。
→多种完善的垫块规格,适用于各类型不同尺寸规格井盖、沟盖板、人孔盖、水篦排。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→电路板采用光电隔离设计,抗干扰能力强。
→内置全数字闭环、多通道、多功能、易操控的HRJ-Test多功能井盖压力测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历、多曲线叠加;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破损安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
2000kN大空间多功能井盖试验机(多位一体)(CE CUL/CSA EN124/EN1433)
2000kN.Large Space Multifunctional Manhole Cover Testing Machine |
|
1 |
最大试验力 |
2000kN |
|
2 |
试验力示值相对误差 |
<= ±1% |
|
3 |
试验力测量范围 |
1%～100%F.S |
|
4 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
5 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
6 |
应力速率误差 |
<= ±1% |
|
7 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
8 |
应变速率误差 |
<= ±1% |
|
9 |
加荷速率 |
0.02%～2%FS/s |
|
10 |
活塞行程 |
0～400mm |
|
11 |
变形测量范围 |
0～500mm |
|
12 |
井盖残留变形测量 |
0.001mm |
|
13 |
井盖挠度变形测量 |
0.001mm |
|
14 |
井盖压缩试验空间（H） |
0～500mm |
|
15 |
井盖试验区域（LW） |
1400x1500mm;多排T型槽 |
|
16 |
井盖试验区距地面高度 |
≈400mm |
|
17 |
刚性垫块 |
Φ250x40mm;Φ356x40mm |
|
18 |
精密圆形矩形刚性垫块 |
多种规格 |
|
19 |
载荷机架尺寸（LWH） |
≈1900x1600x2600mm |
|
20 |
一体化伺服油源系统（LWH） |
≈1200x800x1400mm |
|
21 |
载荷机架结构 |
高刚性、高稳定性、无振动冲击、流线型四柱结构,
油缸上置、大型工作台、多排T型槽 |
|
22 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
23 |
机器功率 |
≈4.0kW |
|
24 |
机器重量 |
≈5500kg |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、无振动冲击、流线型四柱结构,油缸上置、大型工作台、多排T型槽 |
1台 |
|
伺服操控系统 |
独立式、可移动、一体化高集成、自冷却、循环过滤 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
位移传感器 |
|
1只 |
|
井盖残留变形测量 |
EN124:2015/EN1433 |
1套 |
|
井盖挠度测量 |
|
1套 |
|
刚性垫块 |
|
1套 |
|
橡胶垫片 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
井盖压力试验软件 |
中文版/可定制英文版(BS EN124:2015/EN1433) |
1套 |
井盖压力试验刚性垫块/附具扩展:
→检查井盖检测圆形刚性垫块Φ75x40mm;
→塑料检查井圆形刚性垫块Φ140x20mm;Φ200x20mm;Φ300x20mm;
→非人孔井盖检测矩形刚性垫块:250x75x40mm;250x150x40mm;
→复合材料水箅检测矩形刚性垫块:200x200x40mm;350x260x40mm;
→水箅盖检测矩形刚性垫块:200x500x40mm;200x250x40mm;500x200x50mm;
→组合型井盖沟盖板刚性垫块;
→矩形刚性垫块:400x400mm;500x500mm;600x600mm;800x800mm; |
