Details:

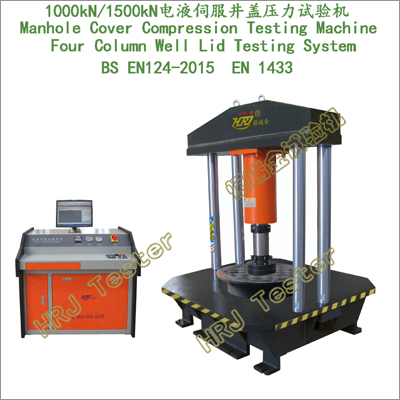

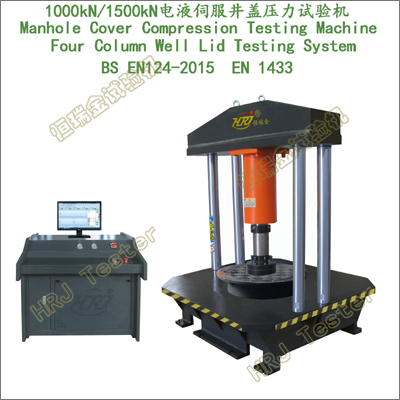

MCCT系列.1000kN/1500kN微机控制电液伺服井盖压力试验机(四柱结构)(EN124)(出口美洲);
1000kN/1500kN.Manhole Cover Compression Testing Machine(Four Column System)(EN124)(NA/USA);
→MCCT1000;1000kN微机控制电液伺服井盖压力试验机(四柱结构)(EN124)(出口美洲);
→MCCT1500;1500kN微机控制电液伺服井盖压力试验机(四柱结构)(EN124)(出口美洲);
→1000kN.Manhole Cover Compression Testing Machine(Four Column System)(EN124)(NA/USA);
→1500kN.Manhole Cover Compression Testing Machine(Four Column System)(EN124)(NA/USA);
→微机控制电液伺服Computer Control Electro-hydraulic Servo;
→井盖压力试验Manhole Cover Compression Testing(EN124)(NA/USA);
→出口美国市场（USA/NA）/美洲市场（ASTM）,各类型井盖等制品检测;
重要功能:
→各类型检查井盖、沟盖板、人孔盖、水篦排、格栅及框架等进行静态抗压力试验;
→各类型检查井盖、沟盖板、人孔盖、水篦排、格栅及框架承载能力试验、井盖残留变形检测;
→井盖载荷试验、井盖位移变形测试、井盖应变测试、井盖压力循环试验;
→井盖裂缝载荷试验、井盖破坏载荷试验、井盖残余变形检测、井盖裂缝宽度检测（选配）;
→金属井盖、铸铁井盖、铸钢井盖、轧制钢井盖、铝合金井盖、钢纤维混凝土井盖、再生树脂复合材料井盖、聚合物基复合材料井盖、有机复合井盖、无机复合井盖、重型井盖、普通型井盖、轻型井盖、A级检查井盖、B级检查井盖、C级检查井盖、D级检查井盖、圆形井盖、方形井盖、无机玻璃钢井盖、BMC模塑料井盖、聚丙烯（PP）井盖、聚乙烯（PE）井盖、氯乙烯（PVC-U）井盖、雨水篦子、GM沟盖板、GT沟盖板、下水道盖板、人孔盖板、非人孔盖板、水箅盖、大型特殊井盖等静态抗压力性能测试及研究。
→安装在绿化带、人行道、机动车道、非机动车道、停车场、码头、机场跑道、高速公路、生活小区、园林、商场、学校、体育场、工厂建设、沟渠、地下设施(自来水、排水、电信、电力、燃气、热力、消火栓、阀门、环境卫生)等区域,各类型井盖、盖板、水篦排、水沟盖、人孔盖、大型特殊井盖等进行静态抗压力性能测试及研究。
→满足EN124、ISO、JIS、ASTM、DIN。
依据标准:
→EN124:2015 Gully tops and manhole tops for vehicular and pedestrian areas;
→Part1: Definitions, classification , general principles of design, performance requirements and test methods;
→Part2: Gully tops and manhole tops made of cast iron;
→Part3: Gully tops and manhole tops made of steel or aluminium alloys;
→Part4: Gully tops and manhole tops made of steel reinforced concrete;
→Part5: Gully tops and manhole tops made of composite materials;
→Part6: Gully tops and manhole tops made of polypropylene (PP), polyethylene (PE) or unplasticized poly (vinyl chloride) (PVC-U);
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性的四柱载荷机架,刚度大、强度高,变形小。
→宽阔的井盖试验区域（LW）1500x1500mm;方便试件装卸,稳定性好。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→独立式静音型油源泵站系统,可移动式,自带冷却系统,保证油温不会升高,适于长期连续工作。
→创新的HRJ液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
→移动式井盖残留变形测量装置,满足各类型井盖、沟盖板、人孔盖、水篦排,满足不同尺寸规格,精密准确。
→多种完善的垫块规格,适用于各类型不同尺寸规格井盖、沟盖板、人孔盖、水篦排
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破损安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
MCCT系列.1000kN/1500kN微机控制电液伺服井盖压力试验机(四柱结构)(EN124)(出口美洲);
1000kN.Manhole Cover Compression Testing Machine(Four Column System)(EN124)(NA/USA);
1500kN.Manhole Cover Compression Testing Machine(Four Column System)(EN124)(NA/USA);
Computer Control Electro-hydraulic Servo; |
|
1 |
最大试验力 |
1000kN |
1500kN |
|
2 |
试验力示值相对误差 |
<= ±1% |
|
3 |
试验力测量范围 |
1%～100%F.S |
|
4 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
5 |
等速应力控制范围 |
2～60N/mm2 - S-1 |
|
6 |
应力速率误差 |
<= ±1% |
|
7 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
8 |
应变速率误差 |
<= ±1% |
|
9 |
变形测量范围 |
0～350mm |
|
10 |
变形分辨力 |
0.01mm |
|
11 |
加荷速率 |
0.02%～2%FS/s;计算机自动控制显示 |
|
12 |
井盖压缩试验空间（H） |
0～350mm |
|
13 |
井盖试验区域（LW） |
1500x1500mm |
|
14 |
井盖试验区距离地面高度 |
400～500mm |
|
15 |
球面刚性垫块 |
Φ250x40mm;Φ356x40mm |
|
16 |
活塞行程 |
0～200mm |
|
17 |
载荷机架尺寸（LWH） |
1700x1500x2300mm |
1800x1500x2400mm |
|
18 |
机器功率 |
3.0kW |
4.0kW |
|
19 |
伺服油源操控系统LWH） |
1160x800x940mm |
|
20 |
载荷机架结构 |
四柱、油缸上置、大型工作台、高刚性、高稳定性 |
|
21 |
载荷机架刚度系数 |
1.5倍 |
|
22 |
电源电压 |
美国～440V±10% 60Hz |
|
23 |
机器重量 |
≈4700kg |
≈5500kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
四柱、油缸上置、大型工作台、高刚性、高稳定性 |
1台 |
|
伺服油源操控系统 |
独立式、可移动、一体化、高集成、自冷却、循环过滤 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
精度0.03% |
1支 |
|
位移传感器 |
|
1只 |
|
球面刚性垫块 |
Φ250x40mm;Φ356x40mm |
1套 |
|
残留变形检测装置 |
满足EN124标准 |
1套 |
|
橡胶垫片 |
|
1块 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
井盖试验软件 |
英文版/(EN124) |
1套 |
井盖试验刚性垫块/附具扩展:
→检查井盖检测圆形刚性垫块Φ75x40mm;
→塑料检查井圆形刚性垫块Φ140x20mm;Φ200x20mm;Φ300x20mm;
→非人孔井盖检测矩形刚性垫块:250x75x40mm;250x150x40mm;
→复合材料水箅检测矩形刚性垫块:200x200x40mm;350x260x40mm;
→水箅盖检测矩形刚性垫块:200x500x40mm;200x250x40mm;500x200x50mm;
产品扩展:
→JAW-1250,1250kN微机控制电液伺服井盖压力试验机【英国标准协会（BSI）/ 欧洲标准化委员会（CEN）】【出口型】1250kN.Manhole Cover Compression Testing Machine(BS EN124/EU);
→JAW-1000/200;1000kN/200kN电液伺服井盖疲劳试验系统(井盖压力疲劳试验一体化);
→1000kN/200kN.Manhole Cover Fatigue Testing Machine（EN/EU）(满足欧洲标准);
→1000kN微机控制电液伺服井盖压力试验机Manhole Cover Compression Testing Machine(EN/EU);
→200kN微机控制电液伺服井盖疲劳试验机Manhole Cover Fatigue Testing Machine;
→200kN井盖动态疲劳试验系统Dynamic Testing System for Manhole Cover;
→200kN井盖疲劳试验Manhole Cover Fatigue Testing;
→200kN井盖动态测试试验Manhole Cover Dynamic Testing; →1000kN井盖裂纹检测摄像系统Photograph System of Crack Testing for Manhole Cover
|
