Details:

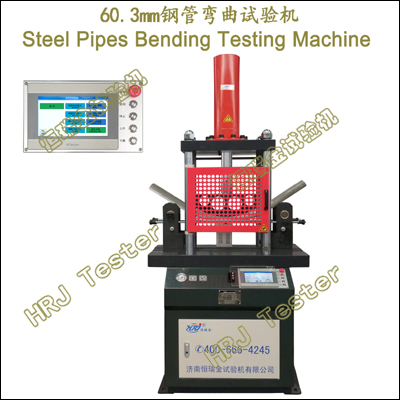

60.3mm钢管弯曲试验机Steel Pipes Bending Testing Machine
重要功能:
→60.3mm钢管弯曲试验机测定外径 <= 60.3mm圆形横截面金属管全截面弯曲塑性变形能力。将不带填充物的管试样弯曲到规定角度,观测钢管是否产生裂纹、裂缝、裂口或离层。
→外径D <= 60.3mm金属材料管0°～90°任意角度弯曲试验。
→通径 <= 50mm钢塑复合管10°弯曲试验、30°弯曲试验、90°弯曲试验。
→外径D <= 60.3mm钢管6倍径弯曲试验、8倍径弯曲试验。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→四立柱结构,加载液压缸上置,高刚性、高稳定性、无振动冲击、流线型荷载机架。
→液压加载系统、载荷机架与HRJ触屏操控系统一体化集成,小巧轻便。
→双控双向液压油缸,快速加载、快速运行、快速试验,快速回位。
→加载速度可调,钢管弯曲试验加载、弯曲试验后卸载,一键式操控。
→滚转式钢管弯曲装置,两钢管支承辊自由滚动,减小摩擦力。
→钢管弯曲弯芯沟槽及支撑辊沟槽,精密切割制作,包覆范围大于钢管公称半径,确保钢管弯曲变形段与弯芯紧密接触,有效防止钢管横截面产生椭圆变形。
→HRJ-Test触屏操控系统,触摸式智能控制,直观显示,无冲击平滑切换,嵌入式低功耗CPU,高亮度、TFT真彩,高分辨(1024x1024）。
→试验数据自动采集、处理、分析、存储,可按编号、日期等方式查询调阅。
→汉字显示多层菜单结构,功能强大,操作方便;操控提示和向导功能。
→模块化管理;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→网络数据库管理,可与多家网络公司直联。
→电路板采用光电隔离设计,抗干扰能力强。
→多重保护功能:过载、过流、过压保护;试样破断时安全保护;紧急停机保护;安全防护网。
重要参数:
|
HWQ-60G;60.3mm钢管弯曲试验机Steel Pipes Bending Testing Machine |
|
1 |
钢管弯曲最大外径 |
钢管外径D <= 60.3mm |
|
2 |
钢管弯曲试验速度 |
1～160mm/min可调 |
|
3 |
钢管弯曲试验角度 |
0～90°可设 |
|
4 |
钢管弯曲空间高度 |
＞700mm |
|
5 |
钢管弯曲支承辊间距 |
0～950mm可调 |
|
6 |
钢管弯曲上压弯芯 |
HRJ包覆式沟槽(弯芯半径=钢管外径6倍/8倍) |
|
7 |
钢管弯曲支承辊 |
HRJ滚转式沟槽支撑 |
|
8 |
钢管外径范围 |
10.2/13.5/17.2/21.3/26.9/33.7/42.4/48.3/51.0/60.3mm;
(10.0/12.7/16.0/20.8/26.0/33.0/42.0/48.0/59.5mm);
(32.5/41.5/47.5/59.0mm); |
|
9 |
活塞行程 |
＞500mm |
|
10 |
加载操控方式 |
液压加载,HRJ-Test触屏操控系统,一键式操控 |
|
11 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
引用标准、文献文件:
→GB/T244-金属管弯曲试验方法;GB/T32976-2016金属材料管横向弯曲试验方法;
→GB/T3091-2015低压流体输送用焊接钢管;HRJ Tester;GB/T28897-2012钢塑复合管;
→GB/T32958-2016流体输送用不锈钢复合钢管;GB/T8163-2018输送流体用无缝钢管;
→GB/T13793-2016直缝电焊钢管;GB/T32970-2016高温高压管道用直缝埋弧焊接钢管;
→CJ/T120-2016给水涂塑复合钢管;GB/T8162-2018结构用无缝钢管;GB/T3087-低中压锅炉用无缝钢管;
→JGJ 128-建筑施工门式钢管脚手架安全技术规范;BS EN ISO 8491;EN 74-1;
→JGJ 130-建筑施工扣件式钢管脚手架安全技术规范;
→SH/T3555-2014石油化工工程钢脚手架搭设安全技术规范;
