Details:

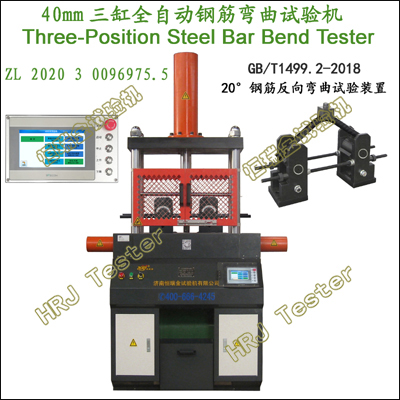

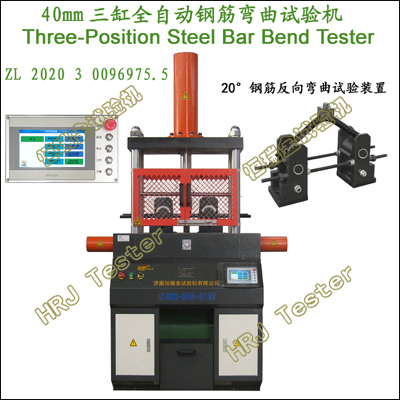

HWQ-40T三缸全自动钢筋弯曲试验机（触屏操控）
Three-Position Steel Bar Bend Tester
重要功能:
→ <= 40mm钢筋全自动弯曲试验; <= 40mm三工位钢筋弯曲试验。
→GB/T1499.2-2018热轧带肋钢筋弯曲180°试验,正向弯曲90°反向弯曲20°试验。
→对光圆钢筋、带肋钢筋、直条钢筋、盘圆钢筋、金属管横向条状、板材、带材、型材等金属材料试件进行0°～180°弯曲试验,正向弯曲90°反向弯曲20°试验,观测试件是否产生裂纹,判断钢筋等金属材料在弯曲塑性变形与时效后的弯曲变形性能。
→ <= 40mm钢筋弯曲试验和正反向弯曲试验:HPB300光圆钢筋、HRB400/500普通热轧钢筋、HRB400E/500E普通热轧钢筋、HRB600普通热轧钢筋、HRBF400/500细晶粒热轧钢筋、HRBF400E/500E细晶粒热轧钢筋、CRB550冷轧带肋钢筋、CTB550/650冷轧扭钢筋。
→依据国标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标（GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)等进行试验和提供检测数据。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型荷载机架工作台。
→四立柱结构,主加载液压缸上置,双侧为副加载油缸。
→液压加载系统、荷载机架、操控系统一体化集成,快捷、轻便、小巧。
→全自动控制,自动完成钢筋弯曲试验的垂向加载、水平加载,实时显示弯曲角度,数据自动处理。
→输入钢筋直径,弯曲跨度自动调整。
→主加载垂向油缸将试样弯曲到一定角度后,两个双侧水平副油缸同时加载,将试样弯曲180°,或弯曲到设定角度。
→双控双向液压油缸,快速加载、快速运行、快速试验,快速返回。
→钢筋弯曲加载速度可调、点动、联动、程控、实时显示。
→钢筋弯曲角度在0°～180°任意设置;正向90°反向20°弯曲试验过程实时显示弯曲角度。
→滚转式钢筋弯曲装置,两支承辊自由滚动,支承辊随钢筋弯曲转动,减小摩擦力。
→钢筋弯曲支座创新设计,可一次完成3根钢筋的0°～180°弯曲试验,精准定位、高效率快速试验。
→HRJ-Test触屏操控系统(Touch Screen System/TSS),触摸式智能控制,直观显示,无冲击平滑切换,嵌入式低功耗CPU,高亮度、TFT真彩,高分辨(1024x1024）。
→试验数据自动采集、处理、分析、存储,可按编号、日期等方式查询调阅。
→汉字显示多层菜单结构,功能强大,操作方便;操控提示和向导功能。
→模块化管理;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→网络数据库管理,可与多家网络公司直联。
→电路板采用光电隔离设计,抗干扰能力强。
→多重保护功能:液压缸限位保护;液压系统过载溢流保护;试样破碎时安全保护;试验结束自动保护;紧急停机保护;安全防护网。
重要参数:
|
1 |
钢筋弯曲直径 |
钢筋公称直径 <= 40mm;8倍径反向弯曲试验 |
|
2 |
液压系统工作压力 |
＞28Mpa |
|
3 |
主加载油缸垂向推力 |
＞300kN |
|
4 |
副加载油缸水平推力 |
＞60kN |
|
5 |
垂向活塞行程 |
＞400mm |
|
6 |
双侧副油缸活塞行程 |
＞150mm |
|
7 |
钢筋弯曲速度 |
1～160mm/min;标准速度（1±0.2）mm/s |
|
8 |
钢筋弯曲角度 |
0°～180°任意设定 |
|
9 |
位移分辨力 |
0.01mm |
|
10 |
弯曲支承辊跨度 |
0～400mm自动调整 |
|
11 |
弯曲支承辊尺寸(￠xＬ) |
￠100x100mm |
|
12 |
弯曲试验空间高度 |
＞500mm |
|
13 |
控制方式 |
HRJ-Test触屏操控系统,一键式操控 |
|
14 |
加载方式 |
液压加载,三缸全自动 |
|
15 |
电源电压及功率 |
～380V±10% 50Hz（须可靠接地）;≈2.2kW |
|
16 |
机器尺寸及重量 |
LWH≈1800x750x2250mm;WT≈1200kg |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
四立柱三缸一体化,高刚性、高稳定性、无振动冲击、流线型 |
1台 |
|
液压加载系统 |
主油缸垂向加载,两侧副油缸水平加载 |
3套 |
|
触屏操控系统 |
HRJ-Test钢筋弯曲操控系统,中文版/可定制英文版 |
1套 |
|
位移传感器 |
|
1只 |
|
钢筋弯曲装置 |
滚转式弯曲装置,跨距自动调整,
钢筋弯曲180°试验,正向弯曲90°反向弯曲20°试验 |
1套 |
|
安全防护网 |
|
1套 |
|
膨胀螺栓 |
|
4个 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
钢筋弯曲压头选配:
→冷弯压头￠6～28mm11件/套￠6.8.10.12.14.16.18.20.24.28mm;
→冷弯压头￠30～75mm14/套￠30.32.36.40.42.48.54.56.60.64.66.72.75mm.中型支座;
→冷弯压头￠80～128mm11件/套￠80.84.88.90.96.100.108.112.120.128mm.大型支座;
→冷弯压头￠132.140.144.150.160.180.196.200.224.252.280.320mm.特大型支座;
→热轧钢筋规格￠6～40mm;CRB550冷轧带肋钢筋规格 ￠4～12mm;
→CTB550/CTB650冷轧扭钢筋规格￠6(6.5)～12mm;钢筋焊接网采用公称直径为5～18mm钢筋;
引用标准、文献文件:
→GB/T232-2010金属材料弯曲试验方法;
→GB/T21839-2019预应力混凝土用钢材试验方法;GB/T28900-2012钢筋混凝土用钢材试验方法;
→GB/T1499.1-2017钢筋混凝土用钢 第1部分:热轧光圆钢筋;
→GB/T1499.2-2018钢筋混凝土用钢 第2部分:热轧带肋钢筋;
→GB/T1499.3-2010钢筋混凝土用钢 第3部分:钢筋焊接网;
→GB/T13014-2013钢筋混凝土用余热处理钢筋;
→GB/T13788-2017冷轧带肋钢筋;GB/T33279-2017轨道板用钢筋;
→YB/T5126-钢筋混凝土用钢筋弯曲和反向弯曲试验方法;
→JGJ 18-2012钢筋焊接及验收规程;JGJ/T27-2014钢筋焊接接头试验方法标准;
→ISO 10065,ISO 6935-1,ISO 6935-2,ISO 6935-3,ISO 7348,BS 4449,ASTM 615-07,AS-NZS 4671,DIN 488-1,JIS G 3112,CNS 560;
