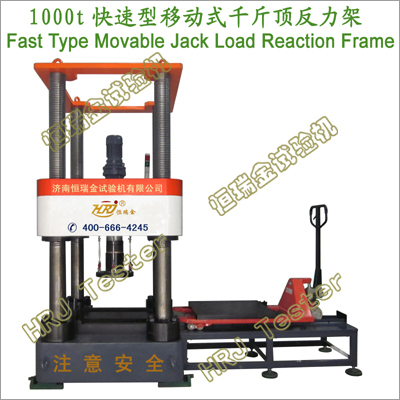

FLJ-Y快速型移动式千斤顶反力架Fast type Movable Jack load Reaction Frame
→500t/650t快速型移动式千斤顶反力架;
→1000t/1200t快速型移动式千斤顶反力架;
→1500t/1800t/2000t快速型移动式千斤顶反力架;
功能特点:
→电动分离式液压千斤顶、薄型液压千斤顶、穿心式、大吨位、特殊大行程、标准型、非标特制型等多种规格类型千斤顶的检测校准。
→HRJ快速型移动式千斤顶反力架由移动式横梁、四立柱丝杠、底座工作台、传感器稳固系统、移动小车、悬挂式控制系统等组成。
→移动式横梁、底座:高强度精密铸钢,经机械加工,保证平行度、整机刚性及长期使用的稳定性。
→四立柱丝杠结构,刚性高,稳定性好。四立柱丝杠采用45#优质碳钢,调质处理,精加工成型。
→大功率电机驱动横梁上下移动,调整试验空间,省时、省力、快速、高效。
→HRJ传感器稳固系统,叠加式凹形结构,方便安放多个不同规格、不同外径尺寸的传感器;有效保护传感器及人身安全。
→HRJ环扣型可调吊环,可手动大距离、扳手锁紧操作,快速调整传感器安放空间,方便不同规格、尺寸传感器安放。省时省力、安全、高效。
→HRJ快速型移动小车,方便千斤顶安放、装卸。
→HRJ高强度千斤顶承压板,圆形示意线、十字形示意线、长度标尺,快速居中定位。
→横梁运行悬挂式控制系统:点动、联动、远程控制、精细调整,方便、安全。
→运行警示提醒功能。
重要参数:
|
FLJ-Y系列:500t/650t/1000t/1200t/1500t/1800t/2000t
快速型移动式千斤顶反力架Fast type Movable Jack load Reaction Frame |
|
1 |
千斤顶检定载荷 |
5MN/5000kN;6500kN;10MN/10000kN;12MN/12000kN;
15MN/15000kN;18MN/18000kN;20MN/20000kN |
|
2 |
反力架有限元分析 |
变形量 <= 0.30mm |
|
3 |
横梁移动空间 |
300～1600mm |
|
4 |
四立柱跨度（LW） |
600x500mm;800x660mm;1020x820mm;/可定制 |
|
5 |
检定空间高度调整 |
电机驱动,横梁上下移动进行调整 |
|
6 |
横梁移动速度 |
≥110mm/min |
|
7 |
千斤顶承压板 |
HRC55～60 |
|
8 |
承压板平行度 |
0.3∥1000 |
|
9 |
承压板圆形示意线 |
Φ300mm、Φ400mm、Φ500mm、Φ600mm |
|
10 |
传感器稳固板 |
￠320x40mm;Φ600x80mm;/根据传感器尺寸制作 |
|
11 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
12 |
设备功率 |
1.5kW;2.2kW;3.0kW;4.5kW; |
引用标准、文献文件:
