Details:

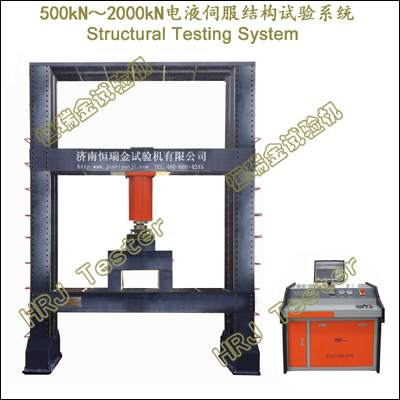

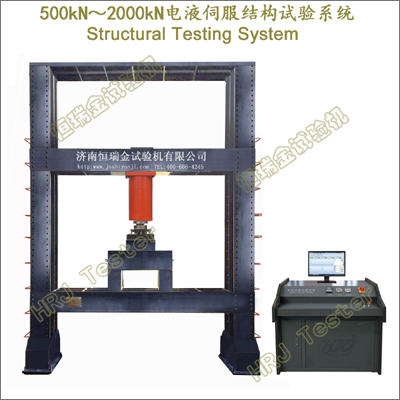

500kN/1000kN/2000kN电液伺服结构试验系统Structural Testing System;
功能参数:
→在没有建设反力地基的实验室,采用自反力载荷框架,进行结构工程荷载试验研究及教学实验研究。
→在设有反力地基的实验室,采用多套载荷框架组合,进行结构工程荷载试验研究及教学实验研究。
→完成梁、柱、节点、框架等典型结构件拟静力载荷试验研究及教学实验研究。
→完成梁、柱、节点、框架等典型结构件拟动力动载荷试验研究及教学实验研究。
→土木工程研究、建筑结构工程研究（如体育、会展、空港、机库等）、预应力混凝土结构、钢结构。
→拟静力/拟动力承载力试验、拟静力/拟动力弯曲试验、拟静力/拟动力失稳试验、载荷疲劳试验。
→最大试验力500kN/1000kN/2000kN;
→载荷承载框架≥3350x600x4000mm（可调间隔）;
→加载行程≥200mm;
→高精度测力传感器、高精度位移传感器;
→伺服液压加载系统、组合式加载承载框架、伺服作动器、静态电阻应变仪、试验附具、载荷承载分配梁;
→静音型伺服油源泵站系统,压差随动,自带冷却系统,保证油温不会升高,适于长期连续工作。
→液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、设定、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。 →多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破损安全保护;操作提示向导保护;试验结束自动保护等。
|
