Details:

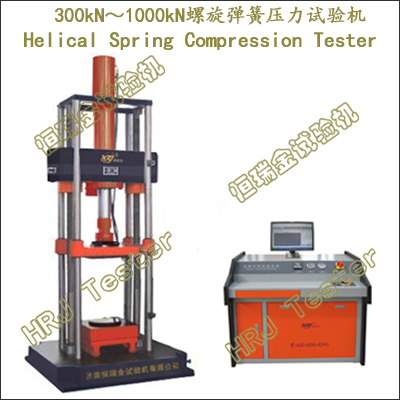

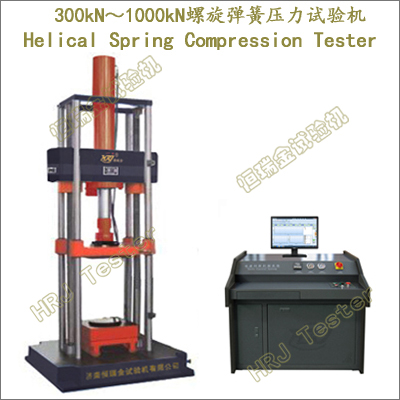

TYE-W系列;300kN～1000kN微机控制螺旋弹簧压力试验机(CE CUL/CSA)
300kN～1000kN.Computer Control Helical Spring Compression Testing Machine(CE CUL/CSA)
→TYE-W300;300kN微机控制螺旋弹簧压力试验机(CE CUL/CSA);
→TYE-W400;400kN微机控制螺旋弹簧压力试验机(CE CUL/CSA);
→TYE-W500;500kN微机控制螺旋弹簧压力试验机(CE CUL/CSA);
→TYE-W600;600kN微机控制螺旋弹簧压力试验机(CE CUL/CSA);
→TYE-W700;700kN微机控制螺旋弹簧压力试验机(CE CUL/CSA);
→TYE-W800;800kN微机控制螺旋弹簧压力试验机(CE CUL/CSA);
→TYE-W1000;1000kN微机控制螺旋弹簧压力试验机(CE CUL/CSA);
重要功能:
→圆柱螺旋弹簧、变径螺旋弹簧、圆锥螺旋弹簧、蜗卷螺旋弹簧、中凹形螺旋弹簧、中凸形螺旋弹簧、大型螺旋弹簧、小型螺旋弹簧、左旋弹簧、右旋弹簧、压缩螺旋弹簧等高强度、高应力、异性件、特种材料、弹性元件的力学特性测试及研究。
→弹簧试验力控制、弹簧位移控制、弹簧变形控制;自动测量处理弹簧压力、弹簧变形量或剩余高度、弹簧刚度;实时显示弹簧刚度曲线（载荷-变形曲线、载荷-位移曲线、时间-变形曲线等）;定负荷试验、定变形试验、循环试验。
→螺旋弹簧压缩过程中,外径扭曲变形测量。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→落地式四柱载荷机架,上置式液压加载油缸,高刚性、高稳定性。
→双控双向液压加载油缸,快速响应、快速试验、快速返回。
→双丝杠快速调整空间,大功率电机减速机快速上升、下降。
→高刚性试验承载压板,刻度示意,高平行度,精准定位,快速、方便、安全。
→可移动式承载工作台,0～300mm/min移动速度,方便螺旋弹簧的快速装卸。
→高速率、低振动、免维护、无噪音、静音型加载系统。
→宽泛的加载速度0～100mm/min 内任意选择。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→载荷自动保持、位移、变形控制、循环控制及自编程控制等多种控制方式。
→电路板采用光电隔离设计,抗干扰能力强。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、法标、欧标、澳标等/GB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、位移自动控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能: 试验力过载保护;过流、过压保护;液压缸限位保护;液压系统过载溢流保护;操作提示向导保护;试验结束自动保护。
重要参数:
|
300kN～1000kN.微机控制螺旋弹簧压力试验机(CE CUL/CSA)
300kN～1000kN.Computer Control Helical Spring Compression Testing Machine |
|
1 |
最大试验力 |
300kN/400kN/500kN/600kN/700kN/800kN/1000kN |
|
2 |
试验机准确度 |
1级 |
|
3 |
载荷测量范围 |
1%～100%FS |
|
4 |
示值相对误差 |
<= ±1.0% |
|
5 |
载荷分辨力 |
1/±200000F.S（全程分辨力不变） |
|
6 |
位移、变形分辨力 |
<= 0.01mm; |
|
7 |
有效试验空间(H) |
100mm～1600mm范围可选 |
|
8 |
活塞行程 |
300mm～1200mm范围可选 |
|
9 |
载荷加载速度 |
0～100mm/min任意调节设置 |
|
10 |
弹簧承载工作台/承载压板 |
400x400mm;500x500mm;600x600mm;800x800mm;可选 |
|
11 |
承载工作台移动速度 |
0～300mm/min任意调节设置 |
|
12 |
加载方式 |
微机自动控制 |
|
13 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
14 |
机器功率 |
≥10kW |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
四柱双丝杠,上置加载油缸,高刚性、高稳定性 |
1台 |
|
加载系统 |
高速率、低振动、免维护、无噪音、静音型 |
1套 |
|
测控系统 |
HRJ-Test全数字、多通道、多功能、易操控 |
1套 |
|
载荷测量系统 |
|
1套 |
|
变形测量系统 |
|
1套 |
|
弹簧试验承载压板 |
|
1套 |
|
移动式承载工作台 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
弹簧试验软件 |
中文版/可定制英文版 |
1套 |
了解螺旋弹簧:
→圆柱螺旋弹簧、变径螺旋弹簧、圆锥螺旋弹簧、蜗卷螺旋弹簧、中凹形螺旋弹簧、中凸形螺旋弹簧、大型螺旋弹簧、小型螺旋弹簧、左旋弹簧、右旋弹簧、压缩螺旋弹簧、拉伸螺旋弹簧、扭转螺旋弹簧。
→变径螺旋弹簧主要承受压缩载荷。
→圆锥螺旋弹簧的缓冲性能较好,能承受较大载荷。
→蜗卷螺旋弹簧能储存较多能量和承受较大载荷。
→中凹形螺旋弹簧的性能与圆锥螺旋弹簧相似,多用于坐垫和床垫等。
→扭转螺旋弹簧承受扭转变形,扭转弹簧的端部加工成各种形状的扭臂,常用于机械平衡机构、汽车机床等。
→常用弹簧钢丝直径一般为0.3mm～60mm。材料截面形状有圆形、矩形、梯形等。
→螺旋弹簧Helical Spring;
→圆柱螺旋弹簧Cylindrically Helical Spring;
→圆柱螺旋压缩弹簧Cylindrically Helical Compression Spring;
→矩形螺旋弹簧Rectangular Helical Spring;
→矩形螺旋压缩弹簧Rectangular Helical Compression Spring;
→椭圆螺旋压缩弹簧Elliptic Helical Compression Spring;
→圆锥螺旋弹簧Conical Helical Spring;
→圆锥螺旋压缩弹簧Conical Helical Compression Spring;
→中凸形螺旋弹簧Barrel shaped Helical Spring;
→中凹形螺旋弹簧Hourglass shaped Helical Spring;
→卵形弹簧圈螺旋压缩弹簧Egg appear helix Helical Compression Spring;
→碟形弹簧 Disc Spring (Belleville Spring);
→恒力弹簧 Constant-force Spring;
→涡卷弹簧 Spiral Spring;
→平面涡卷弹簧 Flat Spiral Spring;
→非线性特性螺旋弹簧 Non-linear Feature Helical Spring;
→不等节距圆柱螺旋弹簧Variable Pitch Cylindrically Helical Spring; |
