Details:
TNS-W系列;0.5N.m～200N.m液晶全自动卧式弹簧扭转试验机

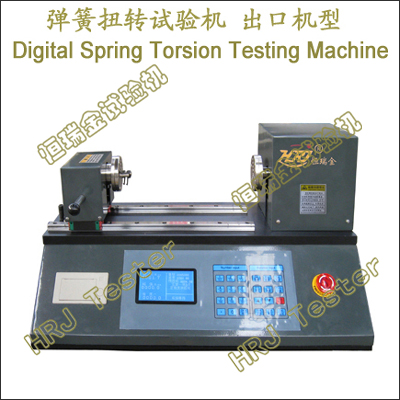

0.5N.m～200N.m/Digital Spring Torsion Testing Machine(LCD)(Horizontal)(Table top)
→0.5N.m/1.0N.m/2.0N.m/5.0N.m液晶全自动卧式弹簧扭转试验机;
→10N.m/20N.m/50N.m液晶全自动卧式弹簧扭转试验机;
→100N.m/200N.m液晶全自动卧式弹簧扭转试验机;
重要功能:
→弹簧、弹性元件的扭矩T、扭转角度θ、扭转刚度测试及研究。
→各种螺旋弹簧、气门弹簧、悬架弹簧、膜片弹簧、减震弹簧、液压弹簧、油泵弹簧、碟形弹簧、高温弹簧、卡簧、拉簧、扭簧、压簧、涡卷簧、异性弹簧扭转性能测试及研究。
→圆柱形、圆锥形、中凸形和中凹形、非圆形弹簧等弹性元件扭转性能测试及研究。
→金属与金属粘结层、金属与非金属粘结层、螺栓、阀门、工具扳手、软质材料、复合材料、丝材等扭转性能测试及研究。
→依据GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS等国际标准进行试验和提供检测数据。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型卧式载荷机架,机架尺寸可定制。
→高速率、低振动、免维护、静音型电机驱动系统。
→高精度对称性扭矩传感器,线性宽,稳定性好,保证弹簧扭矩载荷测试精度。
→电路板采用光电隔离设计,抗干扰能力强。
→拥有多种完善的弹簧扭转试验夹具,快速更换。
→宽泛的扭转测试速度0°～1080°/min内任意选择。
→滑动式卡具调整弹簧扭转夹头间距,轻松、快捷、摩擦阻力小。
→HRJ-Test微电脑测控系统,点阵式、多按键操作、多功能、易操控,中文界面,直观易读;实时控制、显示弹簧扭矩载荷,自动保存、查询,配备微型打印机,可打印输出实验结果。
→HRJ-Test微电脑测控系统,可选多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS);可选英文测控系统。
→可连续设置五个弹簧扭矩检测点。
→操作提示和向导功能。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:扭转扭矩力过载保护;过流过压保护;扭转试样破断时安全保护;紧急停机保护;扭转试验结束自动保护等。
Spring Torsion Test report试验报告:
→No:000000（编号）;
→DC/弹簧扭转试验点数;
→O1:弹簧扭转角度;
→F1:弹簧扭转力;
→P12:弹簧扭转角刚度;
→O==>F 表示该试验结果为弹簧扭转定角度测扭矩;
→F==>0 表示该试验结果为弹簧扭转定扭矩测角度;
→Date:弹簧扭转试样日期;
重要参数:
|
TNS-W系列;0.5N.m～200N.m液晶全自动卧式弹簧扭转试验机
Digital Spring Torsion Testing Machine(LCD)(Horizontal)(Table top) |
|
1 |
弹簧扭转扭矩 |
±0.5N.m～50N.m |
±100N.m/200N.m |
|
2 |
扭矩测量范围 |
2%～100%F.S |
|
3 |
扭矩分辨力 |
1/±200000 |
|
4 |
扭矩示值相对误差 |
<= ±1%; <= ±0.5% |
|
5 |
扭矩扭转角测量范围 |
0°～∞ |
|
6 |
扭转角分辨力 |
0.01°/0.0001° |
|
7 |
扭转试验速度 |
0°～720°/min |
|
8 |
扭转速度相对误差 |
设定值的±1%以内 |
|
9 |
可调夹头间移动距离 |
0～300mm/可定制 |
|
10 |
中心线同轴度误差 |
1000mm 内 <= Φ1.0mm |
|
11 |
弹簧扭转试验专用附具 |
卡式弹簧扭转试验附具 |
插式Φ8-20mm |
|
12 |
可测试螺旋弹簧半径 |
<= 130mm |
<= 200mm |
|
13 |
设备功率 |
0.4kW |
0.75kW |
|
14 |
电源电压 |
～220V±10%;50Hz（须可靠接地） |
|
15 |
载荷机架尺寸(LWH) |
≈700x400x450mm |
≈1200x400x520mm |
|
16 |
机器重量 |
≈50kg |
≈100kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、无振动冲击、流线型卧式 |
1台 |
|
驱动系统 |
|
1套 |
|
弹簧扭转测控系统 |
HRJ-Test微电脑、多通道、多功能、易操控/可选英文版 |
1套 |
|
扭矩传感器 |
|
1支 |
|
计量检定附具 |
校准杠杆及砝码托盘 |
1套 |
|
扭转试验夹具 |
弹簧扭转试验特制专用 |
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
功能扩展:
→弹簧扭转高低温环境试验系统;
→弹簧扭转疲劳试验测试;
产品扩展:
→微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine(Horizontal);
→立式弹簧扭转试验机Vertical Spring Torsion Testing Machine;
→弹簧扭转疲劳试验机Spring Torsion Fatigue Testing Machine;
→弹簧疲劳试验机Spring Fatigue Testing Machine;
→气弹簧疲劳试验机Gas Spring Fatigue Testing Machine;
→高温弹簧疲劳试验机High Temperature Spring Fatigue Testing Machine;
→空气弹簧高低温疲劳试验机Air Spring High and Low Temperature Fatigue Testing Machine; |
