Details:

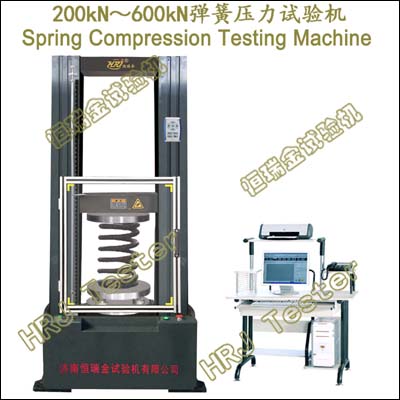

TYD系列;200kN/300kN/500kN/600kN微机控制弹簧压力试验机(CE CUL/CSA)
200kN/300kN/500kN/600kN.Computer Control Spring Compression Testing Machine (CE CUL/CSA)
→TYD200kN微机控制弹簧压力试验机Computer Control Spring Compression Testing Machine(CE CUL/CSA);
→TYD300kN微机控制弹簧压力试验机Computer Control Spring Compression Testing Machine(CE CUL/CSA);
→TYD500kN微机控制弹簧压力试验机Computer Control Spring Compression Testing Machine(CE CUL/CSA);
→TYD600kN微机控制弹簧压力试验机Computer Control Spring Compression Testing Machine(CE CUL/CSA);
重要功能:
→各种压缩弹簧、蝶形弹簧、环形弹簧、板弹簧、螺旋弹簧、截锥涡卷弹簧、冷卷弹簧、热卷弹簧、圆柱形、圆锥形、中凸形和中凹形、非圆形弹簧、减震弹簧、液压弹簧、机车悬架弹簧、铁路用大线径弹簧、高速动车组弹簧、高速客车V型弹簧、异形弹簧、弹性元件的抗压缩特性测试及研究。
→圆柱螺旋弹簧、变径螺旋弹簧、圆锥螺旋弹簧、蜗卷螺旋弹簧、中凹形螺旋弹簧、中凸形螺旋弹簧、大型螺旋弹簧、小型螺旋弹簧、左旋弹簧、右旋弹簧、压缩螺旋弹簧等高强度、高应力、异性件、特种材料、弹性元件的抗压缩特性测试及研究。
→弹簧试验力控制、弹簧位移控制、弹簧变形控制、弹簧试验力、弹簧剩余高度、弹簧变形量、弹簧自由高度、弹簧刚度、弹簧压缩力、弹簧锁定力、弹簧采力点、弹簧定负荷试验、弹簧定变形试验、弹簧定高度（定长度）试验、弹簧压缩循环试验、弹簧残余变形量检测。
→实时显示载荷-时间,载荷-剩余高度,载荷-变形,时间-变形等弹簧特性试验曲线。
依据标准:
→JB/T7796-2017弹簧拉压试验机Tension and compression spring testing machine;
→JB/T12792-2015离合器减振弹簧技术条件;
→GB/T1222-2016弹簧钢Spring steels;
→GB/T33164.2-2016汽车悬架系统用弹簧钢 第2部分:热轧圆钢和盘条;
→JB/T10416-悬架用螺旋弹簧 技术条件;
→JB/T10417-摩托车减震弹簧 技术条件;
→GB/T1358-圆柱螺旋弹簧尺寸系列Helical spring seriate sizes;
→JB/T3338-2013液压件圆柱螺旋压缩弹簧技术条件;
→ISO 10069-1: 2010冲模 弹性体压缩弹簧 第1部分:通用规格Tools for pressing-Elastomer pressure springs-Part1: General specification;
→ISO 10069-2: 2010冲模 弹性体压缩弹簧 第2部分:附件规格Tools for pressing-Elastomer pressure springs-Part2: Specification of accessories;
→JIS E 4206-铁道车辆用弹簧装置;
→EN13298-铁路应用-悬挂装置部件-钢质螺旋弹簧;
→YB/T5063-热处理弹簧钢带Heat treatment spring steel strips;
→TB/T2211-机车车辆悬挂装置钢制螺旋弹簧;
→GB/T1805-弹簧术语Nomenclature of springs;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,大跨度、高刚性、高稳定性、无振动冲击、流线型门式载荷机架,机架尺寸可定制。
→多支高精度测力传感器并联组合输出,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制高速试验机系统0.001～6000mm/min）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test弹簧测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、位移、变形控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历、多曲线叠加;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
|
TYD系列;200kN/300kN/500kN/600kN微机控制弹簧压力试验机(CE CUL/CSA)
200kN/300kN/500kN/600kN.Computer Control Spring Compression Testing Machine |
|
1 |
弹簧压缩试验力 |
200kN/300kN |
500kN/600kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000FS（全程分辨力不变） |
|
6 |
力控速率调节范围 |
0.005～5%FS/s |
|
7 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
8 |
位移变形分辨力 |
0.005mm |
|
9 |
变形速率调节范围 |
0.005～5%FS/s |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.001～600mm/min |
0.001～200mm/min |
|
12 |
速率控制精度 |
设定值的±1.0%以内 |
|
13 |
恒力、恒变形、恒位移控制范围 |
0.5%～100%FS |
|
14 |
恒力、恒变形、恒位移控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内
设定值＜10%FS时,为设定值的±1%以内 |
|
15 |
有效试验跨度 |
610mm |
660mm |
|
16 |
横梁移动行程 |
0～1200mm |
0～1200mm |
|
17 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
18 |
机器功率 |
5.0kw |
6.0kw |
|
19 |
载荷机架尺寸(LWH) |
≈1050x750x2450mm |
≈1600x1300x2600mm |
|
20 |
机器重量 |
≈1800kg |
≈3200kg |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、无振动冲击、流线型 |
1台 |
|
驱动系统 |
进口交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
多支并联组合 |
多支 |
|
位移变形传感器 |
|
1只 |
|
手持控制器 |
|
1支 |
|
弹簧压缩附具 |
高刚度精密大压盘 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
弹簧试验软件 |
中文版/可定制英文版 |
1套 |
功能扩展:
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);
产品扩展:
→300kN/400kN/500kN/600kN/700kN/800kN/1000kN液压式螺旋弹簧压力试验机(CE CUL/CSA);
→300kN～1000kN.Coil Spring Compression Testing Machine(Hydraulic)(CE CUL/CSA); |
