HY-24高强度螺栓连接摩擦面抗滑仪系数检测仪
Slip coefficient of faying surface testing machine(Mean slip coefficient testing machine);
产品功能:
→10.9级、8.8级高强度螺栓连接副set of high strength bolt(High strength bolt connection pair)、高强度大六角头螺栓连接副连接摩擦面抗滑移系数检验、扭剪型高强度螺栓连接副连接摩擦面抗滑移系数检验(扭剪专用扳手需特订）、测试及研究。
→高强度螺栓连接副set of high strength bolt:高强度螺栓和与之配套的螺母垫圈的总称;
→抗滑移系数slip coefficient of faying surface:高强度螺栓连接中使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值;
→HRJ-test液晶微电脑测力仪,24通道。
→参数备份、恢复功能、峰值保持功能、自动标定功能。
→高强度大六角头螺栓规格:M16,M20,M22,M24,M27,M30。
→扭剪型高强度螺栓规格:M16,M20,M22,M24,M27。
依据标准:
→GB/T1231-钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件Specifications of high strength bolts with large hexagon head, large hexagon nuts, plain washers for steel structures;
→GB/T3632-钢结构用扭剪型高强度螺栓连接副Sets of torshear type high strength bolt hexagon nut and plain washer for steel structures;
→GB50205-钢结构工程施工质量验收规范code for acceptance of construction quality of steel structures;
重要参数及配置:
|
HY-24高强度螺栓连接摩擦面抗滑仪系数检测仪
Slip coefficient of faying surface testing machine
(Mean slip coefficient testing machine); |
|
1 |
传感器测力范围 |
30kN～400kN |
|
2 |
传感器分辨力 |
0.1kN |
|
3 |
分辨力相对误差 |
<= ±1.0% |
|
4 |
测力仪 |
HRJ-test液晶微电脑 |
|
5 |
120kN穿心式传感器 |
4支/M16 |
|
6 |
180kN穿心式传感器 |
4支/M20 |
|
7 |
220kN穿心式传感器 |
4支/M22 |
|
8 |
260kN穿心式传感器 |
4支/M24 |
|
9 |
330kN穿心式传感器 |
4支/M27 |
|
10 |
400kN穿心式传感器 |
4支/M30 |

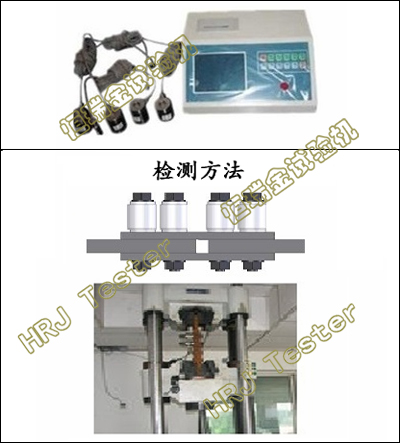

检测方法:
螺栓连接副试件组装:用冲钉打入试件钢板孔定位,然后逐个换成传感器,拧紧螺栓。
→1.将钢结构制造试件拧紧至标准规定力标准值:分初拧和终拧,初拧至预拉力标准值0.5P左右、终拧至0.95P ～1.05P(P 为高强度螺栓设计预拉力值)之间。
→2.在试件侧面画出观察滑移的直线。
→3.将组装好的螺栓连接副试件置于拉力试验机上,试件的轴线应与试验机夹具中心严格对中。
→4.加荷时,先施加10%的抗滑移设计荷载值,停1min ,再平稳加荷,加荷速度为35kN/s～5kN/s 。拉至滑动破坏,测得滑移荷载。
滑移荷载判断:在拉力试验中发生下列情况之一时,所对应的荷载可判定为滑移荷载:
1)试验机发生回针及哆嗦抖动现象。2)侧面观察线发生错动。3)变形曲线发生突变。4)试件突然发生咔嘣响声。
适用紧固件连接副场所:
钢架结构、柱连接,实腹梁连接,起重机械,工业厂房的重型吊车梁连接,铁路桥梁、公路桥梁、铁路钢轨、高压、超高压设备、风电、核电、船厂、港口、通讯铁塔、工业与民用建筑、塔桅结构、锅炉钢结构、飞机库房、大型会展中心桁架、体育中心桁架、静载结构连接、间接承受动荷载的构件连接、受压杆件的法蓝对接、T型接头、其他连接。 |
