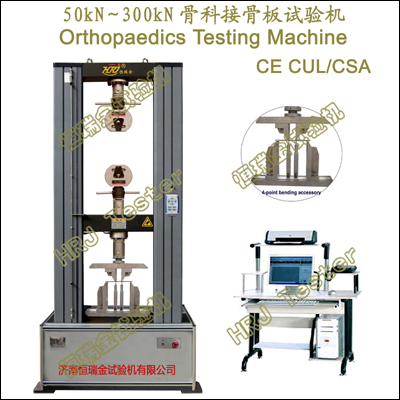

MBP-TM系列;50kN/100kN/200kN/300kN.骨科接骨板试验机(原型号WDW-Y系列)(CE)
→50kN/100kN/200kN/300kN.Orthopaedics Testing Machine/Metallic Bone Plates Testing Machine;
→MBP-TM50;50kN接骨板试验机Orthopaedics Testing Machine/Metallic Bone Plates Testing Machine;
→MBP-TM100;100kN接骨板试验机Orthopaedics Testing Machine/Metallic Bone Plates Testing Machine;
→MBP-TM200;200kN接骨板试验机Orthopaedics Testing Machine/Metallic Bone Plates Testing Machine;
→MBP-TM300;300kN接骨板试验机Orthopaedics Testing Machine/Metallic Bone Plates Testing Machine;
重要功能:
→用于骨接合植入物金属接骨板在室温环境下进行拉伸试验、压缩试验、弯曲试验等,骨科材料机械力学性能实验测试及研究。
→医疗器械、骨结合植入物、外科植入物surgical implant、直型接骨板、角度接骨板、抓握式接骨板、管形接骨板、L型接骨板、钩接骨板、双弯接骨板、Y型接骨板、高尔夫球棒形骨板、T形骨板、重建接骨板、弧形重建接骨板;波形钢板;点状接触接骨板;接触动力加压接骨板;
→髓内装置接骨板、接骨板棒材、接骨板丝材、接骨板板材、股骨端固定用植入物、骨针和骨丝、金属骨针、可锻金属丝、缝合用锻丝、外科用锻丝、金属矫形棒、锁定加压接骨板、截骨锁定钢板、股骨有限接骨板、股骨近端接骨板、股骨踝接骨板、上肢钢板、下肢钢板、股骨颈接骨板、外侧接骨板、限制性接触接骨板、股骨髁支持骨板、三叶骨板、手足部骨板、带线缝合针、医用缝合针钢丝;
→弯曲强度和刚度;弯曲强度bending strength;等效弯曲刚度 equivalent bending stiffness;载荷—挠度曲线;挠度deflection;抗拉强度tensile strength;屈服强度yield strength;上屈服强度upper yield strength;下屈服强度lower yield strength;规定非比例延伸强度proof strength non-proportional extension;断后伸长率percentage elongation after fracture;断面收缩率percentage reduction of area;应力stress;拉伸力;拉伸断裂;弹性试验;韧性试验;抗张强度试验;刺穿力试验;
依据标准:
→YY/T0342-外科植入物接骨板弯曲强度和刚度的测定;Implants for surgery-Determination of bending strength and stiffness of bone plate (ISO 9585:1990,IDT);
→YY0341-骨接合用无源外科金属植入物通用技术条件General technological requirements for non-active metallic surgical implementations for osteosynthesis;
→YY0017-骨接合植入物金属接骨板Implants for osteosynthesis-Metallic Bone Plates;
→GB/T13810-外科植入物用钛及钛合金加工材Wrought titanium and titanium alloy for surgical implants;
→GB23102-外科植入物 金属材料 Ti-6Al-7Nb合金加工材Implants for surgery- Metallic materials-Wrought titanium-6aluminium-7niobium alloy;
→ISO 5832-12-外科植入物.金属材料.第12部分:锻造钴-铬-钼合金;Implants for surgery-Metallic materials-Part12:Wrought cobalt-chromium-molybdenum alloy;
→ISO 13356-外科植入物.钇稳定正方晶相氧化锆（Y-TZP）陶瓷材料Implants for surgery- Ceramic materials based on yttria-stabilized tetragonal zirconia (Y-TZP);
→NF S94-063-外科植入物-Yttria稳定的四角形锆基陶瓷材料;Implants for surgery- Ceramic materials based on yttria-stabilized tetragonal zirconia (Y-TZP).
→ASTM F382-2014金属骨板规格与试验方法;ASTM F382-2014 Standard Specification and Test Method for Metallic Bone Plates;
→DIN ISO 5832-9-外科植入物 金属材料 第9部分:锻制高氮不锈钢Implants for surgery -Metallic materials-Part9: Wrought high nitrogen stainless steel;
→EN ISO 5832-2-2012外科植入物.金属材料.第2部分:非合金钛Implants for surgery -Metallic materials-Part2:Unalloyed titanium;
→DIN ISO 5832-3-外科植入物.金属材料.第3部分:锻造钛6铝4钒合金Implants for surgery -Metallic materials-Part3: Wrought titanium6-aluminium4-vanadium alloy;
→DIN ISO 5832-4-外科植入物.金属材料.第4部分:钴铬钼铸合金Implants for surgery- Metallic materials-Part4: Cobalt-chromium-molybdenum casting alloy;
→DIN ISO 5832-1-外科植入物.金属材料.第1部分:锻造不锈钢;
→DIN ISO 5832-5-外科植入物.金属材料.第5部分:锻造钴-铬-钨-镍合金;
→DIN ISO 5832-6-外科植入物.金属材料.第6部分:煅制钴镍铬钼合金;
→DIN ISO 5832-7-外科植入物.金属材料.第7部分:可锻和冷加工的钴铬镍钼铁合金;
→DIN ISO 5832-8-外科植入物.金属材料.第8部分:锻制钴镍铬钼钨铁合金;
→DIN ISO 5832-9-外科植入物.金属材料.第9部分:锻造高氮不锈钢;
→DIN ISO 5832-11-外科植入物.金属材料.第11部分:锻制6钛/7铝/铌合金;
→GB/T228.1-金属材料 拉伸试验 第1部分:室温试验方法Metallic materials-Tensile testing-Part1:Method of test at room temperature;(ISO 6892-1:2009.MOD);
→ASTM E8M-04.Standard Test Methods for Tension Testing of Metallic Materials [Metric] 金属材料的抗拉试验方法;
→BS EN10002-1:金属材料 拉伸试验 第一部分:室温下的测试方法;
→GB/T232-《金属材料 弯曲试验方法》Metallic materials-Bend test;(ISO 7348:2005.MOD);
重要特点:
→精密无间隙滚珠丝杠、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制高速试验机1000mm/min;1500mm/min;2000mm/min）。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;超温保护;干烧保护;缺水保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
MBP-TM系列;50kN/100kN/200kN/300kN骨科接骨板试验机;
Orthopaedics Testing Machine(Metallic Bone Plates Testing Machine) |
|
1 |
最大试验力 |
50kN |
100kN |
200kN / 300kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%-100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100% FS |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率 ≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s; |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.001～600mm/min（可定制高速系统0.001～2000mm/min） |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
13 |
恒力、恒应变、恒位移控制范围 |
0.5%～100%FS; |
|
14 |
恒力、恒应变、恒位移控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内;
设定值＜10%FS时,为设定值的±1%以内; |
|
15 |
有效试验跨度 |
400mm |
500mm |
610mm |
|
16 |
横梁移动行程 |
1000mm |
1000mm |
1250mm |
|
17 |
电源电压（须可靠接地） |
～220V±10% 50Hz |
～380V±10% 50Hz |
|
18 |
机器功率 |
0.75kW |
2.0kW |
5.0kW |
|
19 |
载荷机架尺寸(LWH) |
940x520x1850mm |
1050x560x2150mm |
1050x750x2600mm |
|
20 |
机器重量 |
≈500kg |
≈800kg |
≈1800kg |
|
|
|
|
|
|
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、双空间、门式载荷机架 |
1台 |
|
驱动系统 |
精密交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
拉伸附具 |
|
1套 |
|
压缩附具 |
|
1套 |
|
弯曲强度附具
(四点加载) |
下支座跨度0-400mm可调;
上支座跨度0-200mm可调,铰链自平; |
1套 |
|
挠度变形测量系统 |
量程0～10mm,0.001mm |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
试验附具/夹具扩展:
|
液压楔形夹具;液压平推夹具;金属拉伸V型钳口(￠4-9mm,￠9-14mm ,￠14-21mm);金属拉伸平钳口(0-7mm,7-14mm;14-21mm);电子引伸计(标距5mm、10mm、25mm、50mm、100mm等);压缩附具(￠150mm、200mm、方型、T型、特制等);弯曲附具(跨度范围10～1000mm可选、可定制);其它类(线材缠绕式、对夹式、杠杆式、橡塑、剥离、剪切、建筑砂浆粘结力、土工布、土工格栅、防水板、大口径拉伸等多种);增配小负荷测力传感器; |
产品扩展:
→0.5N.m/1.0N.m/2.0N.m/10N.m/20N.m/50N.m接骨螺钉扭转试验机;
→0.5N.m/1.0N.m/2.0N.m/10N.m/20N.m/50N.m Bone screw torsion testing machine;
→高温拉伸试验机/High Temperature Tensile Testing Machine;
→低温拉伸试验机/Low Temperature Tensile Testing Machine;
→高速试验机系统/High-Speed Testing Machine;
→低慢速试验机系统/Low-Speed Test System Testing Machine;
|
