Details:

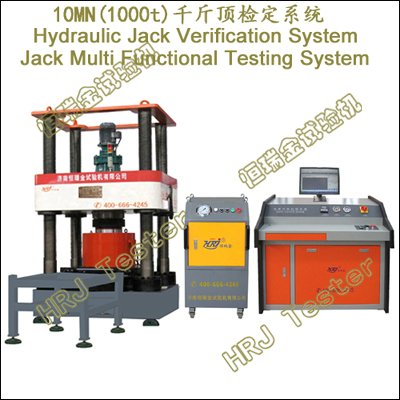

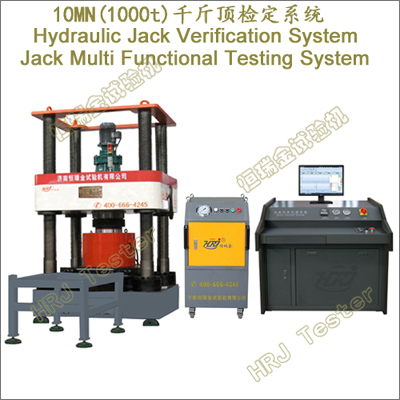

产品规格: JV-MTS10;10MN (1000t);千斤顶检定系统/多功能检测系统
Jack verification system;/ Multi-functional testing system
产品功能:
电动分离式液压千斤顶、薄型液压千斤顶、穿心式、大吨位、特殊大行程、标准型、非标特制型等多种规格类型千斤顶的检测。
水泥、混凝土、胶砂、构件、岩石、管桩、建材制品等抗压测试及研究。
方形、圆形、长柱形、异形构件、超高强混凝土的力学性能试验。
各种金属、非金属及复合材料抗压、抗折、剪切性能测试及研究。
各种管材压扁、扩口试验测试。
重要组成:
负荷机架系统、加力系统、测力系统、送样系统、千斤顶检定自动控制系统、试验测控系统、自动升降系统、警示系统。
负荷机架系统:移动式横梁、四立柱丝杠、底座工作台、传感器稳固系统、悬挂式控制系统等组成。
加力系统:油缸活塞系统、伺服控制泵站系统组成。
测力系统:高精度传感器、标准测力仪组成。
送样系统:移动小车、移动可调支架、
1000t千斤顶检定自动控制系统:JAVS704-10控制系统、移动式千斤顶泵站系统组成;
1000t试验测控系统:抗压、抗折、剪切、扩口、压扁等力学性能测试及研究。
自动升降系统:用于工作台、移动板的同步举升、卸载,自动定位、平稳、快速、高效;液压源提升能力≥10000kg;
警示系统:运行警示提醒功能。
重要特点:
1、四立柱丝杠结构,刚性高,稳定性好。
2、移动式横梁、底座:高强度精密铸钢,保证整机刚性及长期使用的稳定性。
3、大功率电机驱动横梁上下移动,调整试验空间,省时、省力、快速、高效。
4、传感器稳固系统,叠加式凹形结构,方便安放多个不同规格、不同外径尺寸的传感器;有效保护传感器及人身安全。
5、环扣型可调吊环,可手动大距离、扳手锁紧操作,快速调整传感器安放空间,方便不同规格、尺寸传感器安放。省时省力、安全、高效。
6、千斤顶检定自动控制系统,一体化、双速、高精度液压泵,有效降低减少劳动强度和提高检定的安全性,自动完成千斤顶各项性能测试,标定结果准确、真实可靠。
7、试验测控系统,可完成多种金属、非金属、特殊、异型材料压力测试。
8、送样系统/移动小车:方便千斤顶及油缸活塞安放、装卸;
9、液压自动升降系统,同步举升,举升承载力＞10t;
10、悬挂式控制系统:点动、联动、远程控制、精细调整;方便、安全。
11、组合式特制承压板,具备互换性,耐用、长久;圆形示意线、十字形示意线、长度标尺,快速居中定位。
12、运行警示提醒功能;
13、电路板采用光电隔离设计,抗干扰能力强。
14、多重保护功能: 系统过载溢流保护;过滤保护;过流、过压保护;操作保护;试验结束自动保护
15、测控软件系统:
＊实时显示工作压力和工作曲线,操作直观,具有提示和向导功能。
＊多窗口测量显示,试验曲线数量1-3个可以任意选择显示,布局方式任意切换,曲线可局部放大显示,可存为图片文件;可以横排或竖排。
＊分析功能,可以对已经完成的试验结果进行数据分析,可叠加对比;
＊报告采用Excel格式,内置默认方式,可自主编辑;可选择需要打印的项目,并可以排序;可选是否输出报告曲线,可单独打印或合并打印。
＊自建强大的数据库,试验数据可随时保存、查询、调用;数据库采用ACCESS标准格式,预留联网数据接口。
＊具有三级管理权限功能。
重要参数:
|
JV-MTS10;10MN (1000t) |
|
1 |
最大试验力 |
10MN (1000t) |
|
2 |
千斤顶检定承载力 |
10MN (1000t) |
|
3 |
机架有限元分析 |
变形量 <= 0.30mm |
|
4 |
试验空间 |
0-1600mm |
|
5 |
试验跨度（LW） |
1020x820mm |
|
6 |
试验空间调整方式 |
电机驱动,横梁上下移动进行调整 |
|
7 |
横梁移动速度 |
≥110mm/min |
|
8 |
活塞行程 |
100mm |
|
9 |
组合式承压板 |
HRC55-60 |
|
10 |
压板平行度 |
0.3∥1000 |
|
11 |
圆形示意线 |
Φ300mm、Φ400mm、Φ500mm、Φ600mm |
|
12 |
传感器稳固板 |
Φ600x80mm; |
|
13 |
电源电压 |
～380V±10% 50Hz |
|
