产品规格:AJ-CT300;AJ-CT500;AJ-CT1000;
(300kN;500kN;1000kN;/ 67500bf;112000bf;250000bf)

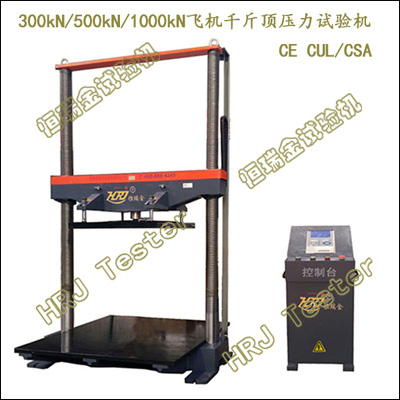

产品名称:飞机千斤顶检定装置压力试验机
(Aircraft jacks calibration device compression-testing machine)
产品功能:
用于航空航天千斤顶、轮船舰艇千斤顶、飞机轮轴千斤顶、飞机三脚架千斤顶、飞机机翼千斤顶、飞机拖把(波音、空客、庞巴迪、中国大飞机、商用机、战斗机、歼击机)、升降平台、叠加组合式、特制异型等千斤顶检测、检定、试验及研究。
适用于海军、空军、陆军航空、航空航天、民用航空、飞行器等制造、使用、维修。
电动液压式、穿心式、标准型、特殊大行程等多种规格类型千斤顶的检测及研究。
依据标准:
GB/T 21635-2008 《飞机 千斤顶空间尺寸》
ISO 1464:1985《航空 三脚架式千斤顶 空间尺寸》
航空器地勤支援设备.专门要求.第19部分:飞机千斤顶,轮轴千斤顶和液压尾撑(包括修改件A1-2009).
英文版本DIN EN 12312-19-2009;
JJG621-2012《液压千斤顶检定规程》
重要特点:
1、大跨度、大空间、高刚性、高稳定性的负荷机架。机架尺寸可定制
2、高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
3、HRJ-Test测控系统:数字显示试验力、试验力峰值、试验速度,数据自动处理。
4、可移动、远程控制操控台,按键式操控。
5、封闭式电气及连接部件,运行安全、可靠。
6、多重保护功能:试验力过载、过流、过压、过热、急停保护;试验结束自动保护。
重要参数:
|
1 |
最大承载力 |
300kN |
500kN |
1000kN |
|
67 500bf |
112 000bf |
250 000bf |
|
2 |
试验力测量范围 |
1%-100% FS |
|
3 |
示值相对误差 |
<= 示值的±1% |
|
4 |
试验空间 |
300-2100mm |
|
5 |
试验跨度（L） |
1550mm / 可定制 |
|
6 |
空间调整方式 |
电机驱动,横梁上下移动进行调整 |
|
7 |
横梁移动速度 |
≥110mm/min |
|
8 |
上压盘尺寸(LW) |
900x900mm;球面自平 |
|
9 |
下压盘尺寸(LW) |
1500x1500mm; / 可定制 |
|
10 |
压盘刻度线 |
Φ300mm～Φ1500mm;圆度间隔; |
|
11 |
机器结构 |
双丝杠 / 四丝杠 |
|
12 |
机架尺寸(LWH) |
1900x1500x3000mm |
定制 |
|
13 |
电源电压 |
三相四线,～380V±10% 50Hz（须可靠接地） |
