Details:

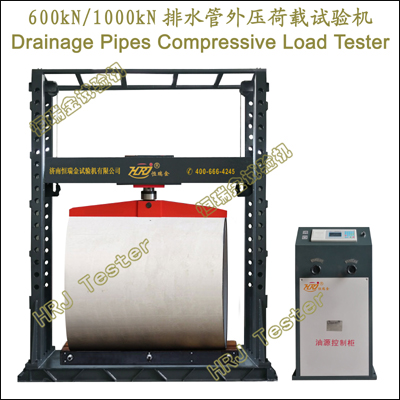

600kN/1000kN排水管外压荷载试验机
Drainage Pipes Compressive Load Tester
重要功能:
→600kN/1000kN排水管外压荷载试验机,测定混凝土排水管和钢筋混凝土排水管裂缝荷载、破坏荷载。采用三点试验法,加荷速度1.5kN/m.min～30.0kN/m.min,裂缝宽度达到0.20mm时的荷载值即为管体的裂缝荷载,管体失去承载能力时的荷载值即为破坏荷载。
→600kN排水管外压荷载试验机,测定公称内径(D0)100mm～600mm混凝土排水管裂缝荷载和破坏荷载。
→1000kN排水管外压荷载试验机,测定(D0)200mm～2200mm钢筋混凝土排水管裂缝荷载和破坏荷载。可定制HRJ(D0)2400mm/2600mm/2800mm/3000mm/3200mm/3500mm排水管外压荷载试验机。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→大跨度、高刚性、高稳定性、无振动冲击、流线型载荷机架。
→电机调整试验空间,双控双向液压油缸;静音型油源泵站,自带冷却系统,适于长期连续工作。
→高精度测力传感器,线性宽,稳定性好,保证荷载测力精准度。
→电路板采用光电隔离设计,抗干扰能力强。
→液压加载,定荷控制;液晶显示器,实时显示力值、曲线图形、位移、加荷速率。
→HRJ-Test微电脑测控系统,实时控制、显示。读数直观,曲线大小自动调整;坐标满度自动调节。
→数据自动采集、处理、分析,试验结果以直观的文字、图形方式进行显示、保存及打印。
→采用汉字显示多层菜单结构,功能强大,操作方便,具有提示和向导功能。
→可存储1000个试样的数据,且可按编号、日期等方式查询。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→电路板采用光电隔离设计,抗干扰能力强。
→网络数据库通讯和管理,可与多家联网公司直联。
→多重保护功能:试验力过载溢流保护;过流过压保护;试样破损安全保护;试验结束自动保护等。
重要参数:
|
YA-P600kN/1000kN排水管外压荷载试验机Drainage Pipes Compressive Load Tester |
|
1 |
最大荷载试验力 |
600kN |
1000kN |
|
2 |
试验力示值相对误差 |
2%～100%F.S, <= ±1% |
|
3 |
试验力加荷速度 |
1.5kN/m.min～30.0kN/m.min |
|
4 |
活塞行程 |
≥200mm |
|
5 |
荷载试验跨度间距 |
＞1200mm |
＞2600mm |
|
6 |
上下支承梁高度间距 |
＞1000mm |
＞2650mm |
|
7 |
上支承梁/工字型钢梁 |
≥1000x52mm |
≥2000x150mm |
|
8 |
下支承梁/方木/橡胶垫 |
宽度≥50mm,厚度≥25mm,R=12.5mm;邵氏硬度45～60 |
|
9 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
引用标准、文献文件:
GB/T16752-2017混凝土和钢筋混凝土排水管试验方法;GB/T11836-2009E混凝土和钢筋混凝土排水管; GB/T19685-2017预应力钢筒混凝土管;HRJ Tester;JC/T2280-2014内衬PVC片材混凝土和钢筋混凝土排水管;JC/T2126.1-2012;JC/T946-2005;ASTM C497-2019;ASTM C31;ASTM C39;ASTM C42;ASTM C617;ASTM C670;ASTM C822;ASTM C1231;ASTM D2240;ASTM E4;JIS A 0203;JIS A 1107;JIS A 1108;JIS A 1132;JIS A 5361;JIS A 5362;HRJ Tester;JIS A 5363;JIS A 5364;JIS A 5365;JIS A 5371;JIS A 5372;JIS A 7721;BS 5911-1-2002+A2-2010;BS 4027;BS 4035;BS 4449;BS 4482;BS 4483;BS 4484-1;BS 4921;BS 5204-1;BS 5204-2;BS 7979;BS 8500-2;BS EN 197-1;BS EN 197-4;BS EN 450-1;BS EN 681-1;BS EN 934-2;HRJ Tester;BS EN 1008;S EN 1101-2;BS EN 1101-3;BS EN 1796;BS EN 1916;BS EN 10025-1;BS EN 10025-2;BS EN 10088-2;BS EN 12620;BS EN 13121-3;BS EN 13923;BS EN 14216;BS EN 14364;EN 15167-1;ISO 1461;NF P16-341;
