Details:

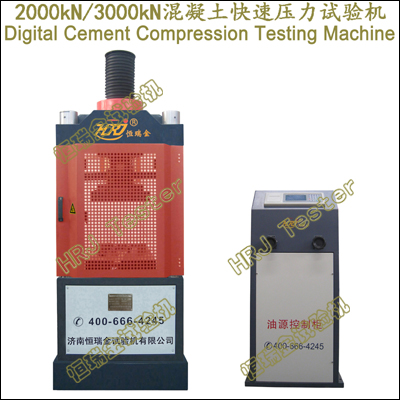

2000kN/3000kN.Digital Concrete Compression Testing Machine(Four Column)(CE CUL/CSA)
→YES-2000B;2000kN数显式压力试验机（四柱结构*电机调整空间）(CE CUL/CSA);
→YES-3000B;3000kN数显式压力试验机（四柱结构*电机调整空间）(CE CUL/CSA);
重要功能:
→水泥、混凝土、胶砂、构件、岩石、管桩、烧结空心砖、空心砌块、耐酸砖、烧结瓦等建筑材料及建材制品进行抗压试验力、抗压强度性能测试及研究。
→普通混凝土试件和高强混凝土试件,进行试验承载力、抗压强度、弹性模量性能测试及研究。
→适用于边长100mm、150mm、200mm立方体混凝土试件,￠150x300mm、￠100x200mm、￠200x400mm圆柱体混凝土试件,边长150x150x300mm、100x100x300mm、200x200x400mm棱柱体混凝土试件等。
→金属材料、非金属材料、复合材料及制品进行抗压试验力、抗压强度性能测试及研究。
→依据GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST等国际标准进行试验和提供检测数据。
依据标准:
→GB/T50081-普通混凝土力学性能试验方法标准Standard for test method of mechanical properties on ordinary concrete;
→GB/T50107-混凝土强度检验评定标准Standard for evaluation of concrete compressive strength;
→GB 50164-2011混凝土质量控制标准;
→GB/T18736-2017高强高性能混凝土用矿物外加剂Mineral admixtures for high strength and high performance concrete;
→TB/T3275-2011铁路混凝土Concrete for railway construction;
→TB 10424-铁路混凝土工程施工质量验收标准;
→SL352-水工混凝土试验规程 Test code for hydraulic concrete;
→JGJ/T385-2015高性能混凝土评价标准;
→JGJ/T294-2013高强混凝土强度检测技术规程;
→GB/T50146-2014粉煤灰混凝土应用技术规范;
→GB/T8239-2014普通混凝土小型砌块;
→GB/T25779-承重混凝土多孔砖;
→GB/T28635-2012混凝土路面砖;
→GB/T11968-蒸压加气混凝土砌块;
→GB/T13544-2011烧结多孔砖;
→GB/T2542-2012砌墙砖试验方法;
→GB/T5101-烧结普通砖;
→GB/T8488-耐酸砖;
→GB/T4111-2013混凝土小型空心砌块试验方法;
→GB 13545-2014烧结空心砖和空心砌块;
→GB/T15229-2011轻集料混凝土小型空心砌块;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→四立柱结构,加载液压缸下置,大空间、高刚性、高稳定性的载荷机架,刚度大、强度高,变形小。
→电动丝杠调整空间,丝杠与活塞同步运行,快速接触试块、快速试验、快速回位、快捷高效。
→双控双向液压油缸,大行程、160mm/min高速运行、快速试验、高频响应、快速返回。
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精准度。
→手动控制、液压加载,液晶显示器,实时显示力值、曲线图形、位移、加荷速率。
→HRJ-Test微电脑测控系统,实时控制、显示,读数直观,曲线大小自动调整;坐标满度自动调节。
→数据自动采集、处理、分析,试验结果以直观的文字、图形方式进行显示、保存及打印。
→汉字显示多层菜单结构,功能强大,操作方便。
→可存储1000个试样的数据,且可按编号、日期等方式查询。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破损安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
2000kN/3000kN.Digital Concrete Compression Testing Machine(Four Column)
2000kN/3000kN数显式压力试验机（四柱结构*电机调整空间）(CE CUL/CSA) |
|
1 |
最大试验力 |
2000kN |
3000kN |
|
2 |
试验力示值相对误差 |
<= ±1.0％ |
|
3 |
试验力测量范围 |
4%～100%F.S |
|
4 |
试验力分辨力 |
1/±200000F.S |
|
5 |
加荷速率 |
0～60kN/s |
|
6 |
活塞位移速度 |
≥160mm/min |
|
7 |
活塞行程 |
≥150mm |
|
8 |
上下压盘间距 |
0～450mm |
|
9 |
球形上压盘 |
￠300mm/可定制 |
|
10 |
方形下压盘 |
400x400mm/可定制 |
|
11 |
立柱间距（LW） |
500x400mm |
|
12 |
油泵额定流量 |
7.5L/min |
10L/min |
|
13 |
载荷机架结构 |
四柱、油缸下置、高刚性、高稳定性、电机调整空间 |
|
14 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
15 |
机器功率 |
≈3.0kW |
≈4.5kW |
|
16 |
载荷机架尺寸（LWH） |
≈700x970x1800mm |
≈750x1000x1900mm |
|
17 |
油源控制柜尺寸（LWH） |
≈700x600x1250mm |
|
18 |
机器重量 |
≈1800kg |
≈3100kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
四柱、油缸下置、高刚性、高稳定性、电机调整空间 |
1台 |
|
油源系统 |
|
1套 |
|
测控系统 |
HRJ-Test微电脑测控系统,多通道、多功能、易操控;
中文版/可定制英文版 |
1套 |
|
测力传感器 |
|
1支 |
|
球形上压盘 |
|
1套 |
|
方形下压盘 |
|
1套 |
|
安全防护网 |
|
1套 |
|
落灰斗 |
|
1套 |
|
技术文件 |
说明书、装箱单、合格证、服务单 |
1套 |
产品扩展:
→YAW-2000B/3000B;2000kN/3000kN微机控制电液伺服压力试验机Computer Control Concrete Compression Testing Machine(Four Column)(CE CUL/CSA);
→YEW-2000B/3000B;2000kN/3000kN微机式压力试验机Computer Concrete Compression Testing Machine(Four Column)(CE CUL/CSA); |
