Details:

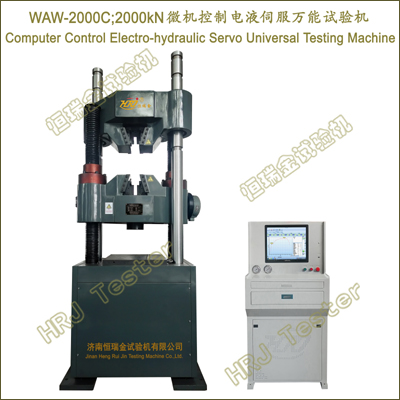

WAW-2000C;2000kN微机控制电液伺服万能试验机
Computer Control Electro-hydraulic Servo Universal Testing Machine
重要功能:
→对各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、抗扭转试验、剪切试验等力学性能测试及研究。
→对光圆钢筋带肋钢筋、直条钢筋盘圆钢筋、金属板材棒材、线缆绳索、铸件锻件、螺栓紧固件、金属管型材管材、脚手架钢管等金属材料及特殊非金属材料进行拉伸试验、压缩试验、弯曲试验、剪切试验、剥离试验、撕裂试验、拉脱剥离强度、弯曲强度、焊接强度性能检验。
重要特点:
→高刚性高稳定性载荷机架、工作台,液压缸下置。
→横梁升降移动采用盘式电机、蜗轮蜗杆、螺母转动,调整试验空间。
→全开式夹持结构,液压自动装夹,方便稳定可靠。
→高精度双向测力传感器、线性宽、稳定性好、精准测控。
→伺服测控系统,确保高精、高效、低噪音、快速响应, 实现对试验的自动控制。
→静音型伺服油源泵站,过滤净油,压差随动,自带冷却系统,适于长期连续工作。
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效健康、舒适安全。
→全数字闭环、多通道、多功能、易操控的HRJ-test 测控软件。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较遍历;曲线可自由放大和缩小、满度自调;多曲线显示。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test材料试验测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA);可定制英文版。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
→网络数据库管理,可与多家联网公司直联。
→多重保护功能:液压缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破碎时安全保护;试验结束自动保护;紧急停机保护。
重要参数:
|
Computer Control Electro-hydraulic Servo Universal Testing Machine
WAW-2000C;2000kN微机控制电液伺服万能试验机 |
|
1 |
最大试验力 |
2000kN |
|
2 |
试验力示值相对误差 |
<= ±0.5% |
|
3 |
试验力测量范围 |
10%～100%F.S |
|
4 |
试验力分辨力 |
1/200000F.S（全程分辨力不变） |
|
5 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
6 |
应力速率误差 |
<= ±5% |
|
7 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
8 |
应变速率误差 |
<= ±5% |
|
9 |
等速位移控制范围 |
0.5～50mm/min |
|
10 |
位移分辨力 |
0.01mm |
|
11 |
位移速度相对误差 |
<= ±5% |
|
12 |
活塞最大移动速度 |
≈50mm/min |
|
13 |
横梁最大移动速度 |
≈150mm/min |
|
14 |
拉伸试验空间 |
0～800mm（可调至1200mm） |
|
15 |
压缩试验空间 |
0～640mm（可调至900mm） |
|
16 |
弯曲支点最大间距 |
600mm |
|
17 |
立柱净间距 |
750mm（立柱直径￠120mm） |
|
18 |
圆试样夹持直径范围 |
￠12-35mm, ￠35-60mm |
|
19 |
可扩展螺纹钢/带肋钢筋/螺栓 |
￠6-13mm;M12-39mm |
|
20 |
板试样夹持厚度及宽度 |
0-30mm,30-55mm,W <= 70mm |
|
21 |
上下压盘尺寸 |
Φ120mm（可定制大直径/方形/矩形） |
|
22 |
载荷机架尺寸及重量 |
LWH≈1500x800x3310mm,WT≈7500kg |
|
23 |
伺服控制柜尺寸 |
LWH≈700x750x1600mm,WT≈350kg |
|
24 |
电源电压及功率 |
三相五线制～380V±10% 50Hz（须可靠接地）,≈7.0kW |
主要配置:
|
名 称 |
内 容 |
数 量 |
|
载荷机架 |
液压缸下置,高刚性高稳定性无振动冲击 |
1台 |
|
一体化伺服控制柜 |
含油源系统 |
1套 |
|
测控系统 |
HRJ-test全数字闭环、多通道、多功能、易操作 |
1套 |
|
高精度测力传感器 |
2000kN,0.03% |
1支 |
|
位移传感器 |
数字式 |
1只 |
|
圆试样板试样钳口 |
|
各1套 |
|
压缩附具 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
地脚螺栓 |
固定主机用 |
4个 |
|
斜铁垫块 |
调整水平 |
3个 |
|
技术文件 |
说明书、合格证、装箱单、服务单 |
1份 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
