Details:

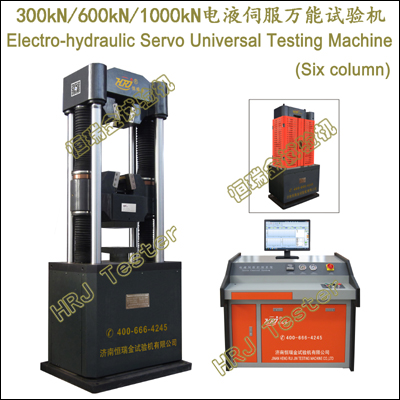

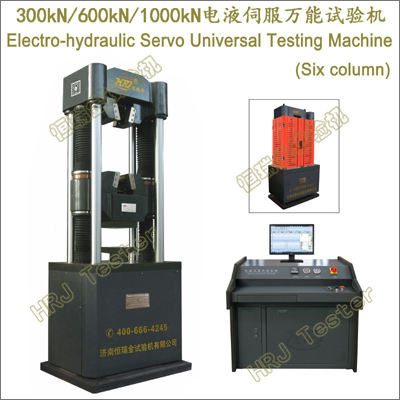

WAW-J系列;300kN/600kN/1000kN微机控制电液伺服万能试验机(精密型/6柱式)
Electro-hydraulic Servo Universal Testing Machine(Six column)
→WAW-100J/300J;100kN/300kN微机控制电液伺服万能试验机(6柱式);
→WAW-600J;600kN微机控制电液伺服万能试验机(6柱式);
→WAW-1000J;1000kN微机控制电液伺服万能试验机(6柱式);
重要功能:
→对各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、抗扭转试验、剪切试验等,力学性能实验测试及研究。
→对光圆钢筋、带肋钢筋、直条钢筋、盘圆钢筋、金属板材、金属棒材、线缆绳索、铸件、锻件、螺栓紧固件、金属管、脚手架钢管等金属材料及特殊非金属材料进行拉伸试验、压缩试验、弯曲试验、剪切试验、剥离试验、撕裂试验、低周循环试验,检验测试研究材料的力学性能。
→薄板、板材、带材、箔材、扁材、线材、棒材、型材、管材、薄片、方形、圆形、矩形、圆环形、铸铁、铸铁非铁合金、管段试样、比例试样(比例系数k=11.3或5.65)、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样。
→各种薄金属、紧固件、丝材、线材、纤维、弹性体、拉脱、剥离强度、弯曲强度、焊接强度性能试验。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→六柱丝杠结构,高刚性、高稳定性、无振动冲击流线型载荷机架,大于1.2倍载荷刚度。
→精密液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→HRJ球面调心机构,自动调整试样受力轴线与试验机中心线重合精准度,保证试样上下对中性、保证拉伸试样无侧向力影响、保证拉伸试样断中率。
→全开式夹持结构,夹块开口大,钢筋试样平行放入,快速拉伸。
→立柱安装操控盒,控制横梁升降、上下钳口夹紧及松开,方便快捷。
→高精度负荷测力传感器、线性宽、稳定性好、精准测控。
→电路板采用光电隔离设计,抗干扰能力强。
→伺服测控系统,确保高精、高效、低噪音、快速响应,实现对试验的自动控制;
→微机镶嵌一体化静音型伺服油源泵站,压差随动,自带冷却系统,适于长期连续工作。
→内置全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件/可定制英文国际版;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→操作提示和向导功能;试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载溢流保护;过流过压保护;试样破损安全保护;试验结束自动保护等。
重要参数:
|
WAW-J系列;300kN/600kN/1000kN微机控制电液伺服万能试验机(精密型/6柱式)
Electro-hydraulic Servo Universal Testing Machine(Precision/Six column) |
|
1 |
最大试验力 |
100kN/300kN |
600kN |
1000kN |
|
2 |
试验机准确度等级 |
<= ±0.5 |
|
3 |
试验力示值相对误差 |
<= ±0.5% |
|
4 |
试验力测量范围 |
1%～100%F.S |
|
5 |
试验力分辨力 |
1/300000F.S（全程分辨力不变） |
|
6 |
变形（引伸计）测量范围 |
1%～100%F.S |
|
7 |
变形示值相对误差 |
±0.5％以内 |
|
8 |
变形分辨力 |
最大变形量的1/300000 |
|
9 |
试验力加载速率范围 |
0.02%-2% FS /s |
|
10 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
11 |
应力速率误差 |
<= ±5% |
|
12 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
13 |
活塞最大移动速度 |
≈120mm/min |
≈100mm/min |
≈90mm/min |
|
14 |
横梁最大移动速度 |
≈150mm/min |
≈125mm/min |
≈100mm/min |
|
15 |
拉伸试验空间 |
700mm |
700mm |
700mm |
|
16 |
压缩试验空间 |
650mm |
650mm |
650mm |
|
17 |
立柱间距 |
430mm |
510mm |
550mm |
|
18 |
圆试样夹持直径范围 |
￠10～20mm;
￠20～32mm; |
￠10～18mm;￠18～29mm;￠29～40mm; |
￠15～30mm;￠30～45mm;￠45～55mm; |
|
19 |
板试样夹持厚度范围 |
2～16mm |
2～16mm;16～30mm |
2～20mm;20～40mm |
|
20 |
试样夹持宽度 |
70mm |
90mm |
125mm |
|
21 |
压缩压盘 |
￠150mm或方形204*204 |
|
22 |
立柱(丝杠)数 |
6柱 |
|
23 |
活塞行程 |
250mm |
|
24 |
试样夹紧方式 |
液压自动夹紧 |
|
25 |
伺服控制柜尺寸（LWH） |
≈1150x850x1100mm |
|
26 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
27 |
载荷机架尺寸（LWH） |
850x600x2250mm |
920x750x2350mm |
1100x850x2600mm |
|
28 |
机器总功率 |
3.8kW |
4.0kW |
6.0kW |
|
30 |
机器重量 |
≈2300kg |
≈2800kg |
≈4500kg |
主要配置:
→六立柱丝杠、高刚性（1.2倍载荷刚度）、高稳定性、无振动冲击流线型荷载机架。
→独立式、可移动、高集成、自冷却、一体化伺服油源泵站系统。
→HRJ-Test全数字闭环测控系统,中文版材料试验软件/可定制英文国际版。
→圆试样、板材试样拉伸附具,材料压缩附具,地脚螺栓/调整垫铁。
→主流品牌计算机;高精度测力传感器、位移传感器;说明书、合格证、装箱单、服务单。
