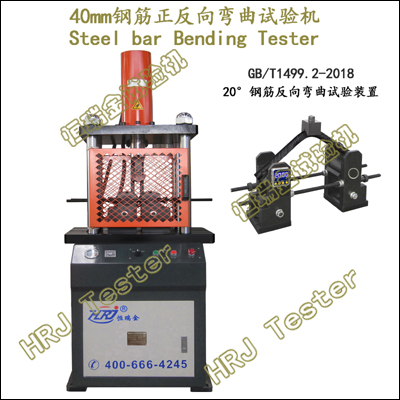

HWQ-40E钢筋弯曲试验机Steel Bar Bending Testing Machine
重要功能:
→GB/T1499.2-2018热轧带肋钢筋弯曲180°试验,正向弯曲90°反向弯曲20°试验。
→对光圆钢筋、带肋钢筋、直条钢筋、盘圆钢筋、金属管横向条状、板材、带材、型材等金属材料试件进行0°～180°弯曲试验,正向弯曲90°反向弯曲20°试验,观测试件是否产生裂纹,判断钢筋等金属材料在弯曲塑性变形与时效后的弯曲变形性能。
→HWQ-40E钢筋弯曲试验机,完成HPB300光圆钢筋、HRB400/HRB500普通热轧钢筋、HRB400E/HRB500E普通热轧钢筋、HRB600普通热轧钢筋、HRBF400/HRBF500细晶粒热轧钢筋、HRBF400E/HRBF500E细晶粒热轧钢筋、CRB550冷轧带肋钢筋、CTB550/CTB650冷轧扭钢筋的弯曲试验和正反向弯曲试验（钢筋公称直径 <= 40mm）。
→依据国标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标（GB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、GJB、CNS)等进行试验和提供检测数据。
依据标准:
→GB/T232-2010《金属材料 弯曲试验方法》;
→GB/T1499.1-2017《钢筋混凝土用钢 第1部分:热轧光圆钢筋》;
→GB/T1499.2-2018《钢筋混凝土用钢 第2部分:热轧带肋钢筋》;
→GB/T28900-2012钢筋混凝土用钢材试验方法;
→GB/T21839-预应力混凝土用钢材试验方法;
→GB/T1499.3-2010《钢筋混凝土用钢 第3部分:钢筋焊接网》;
→GB/T13014-2013钢筋混凝土用余热处理钢筋;
→JGJ 18-2012钢筋焊接及验收规程;
→YB/T5126-钢筋混凝土用钢筋 弯曲和反向弯曲试验方法;
→JGJ/T27-2014《钢筋焊接接头试验方法标准》;
→ISO 10065,ISO6935-1,ISO6935-2,ISO6935-3,ISO 7348,BS 4449,ASTM 615-07,AS-NZS 4671,DIN 488-1,JIS G 3112,CNS 560;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→四立柱结构,加载液压缸上置,高刚性、高稳定性、无振动冲击、流线型载荷承载机架。
→液压加载系统与载荷机架一体化集成,快捷、轻便、小巧。
→双控双向液压油缸,快速加载、快速运行、快速试验,快速返回。
→钢筋弯曲速度可调,加载、卸载一键式操控。
→滚转式钢筋正反向弯曲装置,两支承辊自由滚动,支承辊随钢筋弯曲转动,减小摩擦力。
→弯曲支座创新设计,可一次完成3根钢筋的弯曲试验,精准定位、高效率快速试验。
→电路板采用光电隔离设计,抗干扰能力强。
→多重保护功能:过载、过流、过压保护;试样破断时安全保护;紧急停机保护。
→安全防护网。
重要参数:
|
HWQ-40E钢筋弯曲试验机Steel Bar Bending Testing Machine |
|
1 |
钢筋弯曲直径 |
钢筋公称直径 <= 40mm;8倍径反向弯曲试验 |
|
2 |
液压系统工作压力 |
28Mpa |
|
3 |
钢筋弯曲速度 |
1～160mm/min;标准速度（1±0.2）mm/s |
|
4 |
加载方式 |
液压加载,一键式操控 |
|
5 |
支承辊间距/跨度 |
0～600mm可调 |
|
6 |
支承辊尺寸(￠xＬ) |
￠100x100mm |
|
7 |
弯曲试验空间高度 |
＞500mm |
|
8 |
活塞行程 |
＞350mm |
|
9 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
10 |
机器功率 |
≈1.1kW |
|
11 |
机器尺寸(LWH) |
≈800x630x1900mm |
|
12 |
机器重量 |
≈650kg |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
四柱,高刚性、高稳定性、无振动冲击、流线型 |
1台 |
|
|
|
1套 |
|
钢筋正反向弯曲装置 |
滚转式弯曲装置,0～600mm跨距可调,
钢筋正向弯曲试验,钢筋反向弯曲试验 |
1套 |
|
钢筋弯曲压头 |
|
1只 |
|
安全防护网 |
|
1套 |
|
膨胀螺栓 |
|
4个 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
钢筋弯曲压头选配:
→冷弯压头￠6～28mm11件/套￠6.8.10.12.14.16.18.20.24.28mm;
→冷弯压头￠30～75mm14/套￠30.32.36.40.42.48.54.56.60.64.66.72.75mm.中型支座;
→冷弯压头￠80～128mm11件/套￠80.84.88.90.96.100.108.112.120.128mm.大型支座;
→冷弯压头￠132.140.144.150.160.180.196.200.224.252.280.320mm.特大型支座;
→热轧钢筋规格￠6～40mm;
→CRB550冷轧带肋钢筋规格 ￠4～12mm;
→CTB550/CTB650冷轧扭钢筋规格￠6(6.5)～12mm;
→钢筋焊接网采用公称直径为5～18mm钢筋;
产品扩展:
→HWQ-40T三缸全自动钢筋弯曲试验机;
→HWQ-50C全自动钢筋正反向弯曲试验机;
→6mm～50mm钢筋称重测长仪;SWLT-5全自动钢筋重量长度测试仪;
