Details:

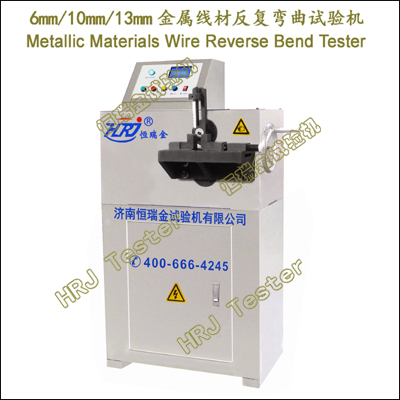

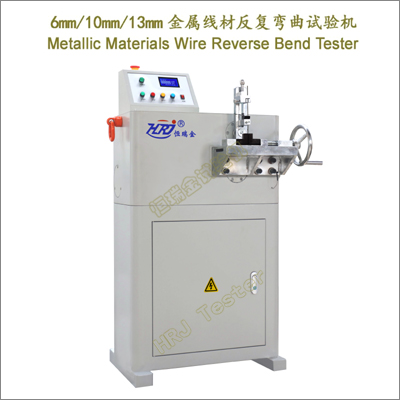

6mm/10mm/13mm金属线材反复弯曲试验机
Metallic Materials Wire Reverse Bend Tester
功能特点:
→0.3mm～13.0mm金属线材90°反复弯曲性能试验,测试金属制品塑性变形能力和连续弯曲的适应能力。
→反复弯曲试验是将试件一端固定,自由端沿规定半径的圆柱面作正反方向90°的弯曲试验,弯曲到规定的次数或到试件断裂为止。线材断裂的最后一次弯曲不计入弯曲次数。
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→WJJ系列线材反复弯曲试验机由荷载机架、触屏操控、传动控制、夹块拨杆、手轮等组成。
→高刚性、高稳定性、无振动冲击、流线型荷载机架,立式整体结构。
→电机驱动,蜗杆蜗轮传动,光电开关检测线材弯折信号,线材弯曲断裂自动停机计数。
→偏心轮30r/min,扇形齿轮左右转动30°,弯曲臂实现左右摆动90°,弯曲计数1次/s。
→涨紧机构对线材试件施加涨紧力矩,手轮夹紧、松开试样,方便、快速。
→全数字易操控的HRJ-Test金属材料线材反复弯曲试验操控系统/可定制英文版。多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。
重要参数:
|
0.3mm～13.0mm金属线材反复弯曲试验机Metal Wire Repeated Bending Testing Machine |
|
产品规格 |
WJJ-6C |
WJJ-10C |
WJJ-13C |
|
1 |
线材公称直径 |
d0.3～d6.0mm |
d4.0～d10.0mm |
d4.0～d13.0mm |
|
2 |
计数器计数范围 |
0～9999次 |
|
3 |
反复弯曲速度 |
60次/min |
|
4 |
试样长度 |
150mm～200mm |
|
5 |
反复弯曲角度 |
90°±2° |
|
6 |
拨杆孔直径dg＆距离L |
dg2.0/15;dg 2.0/20;dg 2.5/20;dg2.5/25;dg3.5/25;dg 3.5/35;dg4.5/35;dg 4.5/50; |
dg4.5/50;
dg 7.0/50;dg9.0/100;
dg 11.0/100; |
dg4.5/50;dg 7.0/50;
dg 9.0/100;
dg 11.0/100;
dg 13.0/125; |
|
7 |
夹块/圆柱支辊半径
|
r1.25;r1.75;r2.5;r3.75;r5.0;r7.5;r10.0;r15.0; |
r20.0;r25.0; |
r20.0;r25.0;r30.0; |
|
8 |
机器功率 |
≈0.75kW |
≈1.1kW |
≈1.5kW |
|
9 |
电源电压 |
～380V±10%,50Hz（须可靠接地） |
|
10 |
机器尺寸（LWH） |
≈780x530x1200mm |
引用标准、文献文件:
GB/T238-2013金属材料线材反复弯曲试验方法;GB/T21839-2019预应力混凝土用钢材试验方法;GB/T235-2013金属材料薄板薄带反复弯曲试验;GB/T4909.5裸电线反复弯曲试验;YB/T4731-2019电工钢带片反复弯曲试验;GB/T21652-2017铜及铜合金线材;GB/T3195-2016铝及铝合金拉制圆线材;GB/T37329-2019电子围栏导体用铝合金线材;hrjtest;YS/T571-2009铍青铜圆形线材;GB/T20118-2017钢丝绳通用技术条件;GB/T5223-2014预应力混凝土用钢丝;GB/T5223.3-2017预应力混凝土用钢棒;TB/T2809-2017 电气化铁道用铜及铜合金接触线;TB/T3111-2017 电气化铁道用铜及铜合金绞线;hrjtest;GB/T24588-2019不锈弹簧钢丝;GB/T20119平衡用扁钢丝绳;GB/T8918重要用途钢丝绳;ISO 7801;ISO 15630-3;ISO 7799;IEC TR 63114:2018;ISO 2408;ISO 3154;ISO 6934-3;ISO 19203:2018;ISO 8458-2;ASTM A416M-2012a;ASTM E328-2013;BS 5896-2012;EN 10391;JIS G3536;JIS G3137;JIS Z2276-2012;AS NZS 4672.2;GB/T10120-2013;GB/T18983-2017;GB/T30828-2014;GB/T31304-2014;YB/T11;hrjtest;GB/T3428-2012;GB/T4240;GB/T15030;YB/T5343-2015;GB/T4357;YB/T4470-2015;YB/T5198-2015;YS/T814-2012;GB/T23606-2009;YS/T819-2012;YS/T862-2013;YS/T863-2013;YS/T865-2013;YS/T866-2013;YS/T867-2013;YS/T909-2013;YS/T911-2013;YS/T912-2013;YS/T921-2013;YS/T94-2007;YS/T960-2014;YS/T961-2014;YS/T962-2014;YS/T973-2014;YS/T974-2014;Z型H型T型非圆形线材反复弯曲试验机;7mm光面钢丝反复弯曲试验机;GB/T17101-2019 桥梁缆索用热镀锌或锌铝合金钢丝;5mm6mm铝合金钢丝反复弯曲试验机;4mm导体电线反复弯曲试验机;6mm铍青铜线材反复弯曲试验机;0.5mm薄板带材反复弯曲试验机;7mm绳索钢丝扭转弯曲试验机;3mm电工钢带片反复弯曲试验机;12.5mm高强度预应力钢材钢棒弯曲扭转试验机;7mm绞线接触线反复弯曲试验机;6mm10mm线材扭转缠绕试验机;3mm线材高速扭转试验机;12mm～30mm钢棒线材扭转试验机;10mm金属材料线材扭转卷绕试验机;5mm11mm复合材料芯棒扭转试验机;40mm三缸全自动钢筋弯曲试验机;光缆光纤接头盒连接器扭转弯曲疲劳试验机;65mm专用弯管试验机;250kN部件材料拉压弯疲劳试验机;5kN纸护角抗压弯曲试验机;2000kN电液伺服材料弯曲试验机;5kN接骨板骨螺钉弯曲疲劳试验机;1000N电缆夹旋转弯曲耐力试验机;50kN钢丝线材拉伸应力腐蚀松弛试验机;3mm金属材料线材双头扭转性能试验机;
Metallic materials-Wire-Reverse bend test;Test methods of steel for prestressing concrete;Metallic materials-Sheet and strip-Reverse bend test;Test methods for bare wires Bend test-Reverse bend test;Copper and copper alloy wire test;Aluminium and aluminium alloys drawn round wires;Aluminum alloy wire for the conductor of electric security fence;Copper-beryllium alloy round wire;Steel wire ropes for general purposes;Steel wire ropes for important purposes;Flat steel wire ropes for balance;Copper and Copper-Alloy Contact Wires for Electric Railway;Stranded Copper and Copper-Alloy Conductors for Electric Railway;Stainless steel spring wires;Metallic Materials Wire Wrapping Tester;Bare Wires Mandrel Winding Tester;Wire High Speed Torsion Tester;Metal Wire Torsion Winding Tester;Automatic Clamping Steel Bar Torsion Tester;Fiber Composite Core Bar Torsion Winding Tester;Fully Automatic Steel Bar Repeated Bending Tester;Electro Hydraulic Servo Materials Bending Tester;Metallic Bone Plates Fatigue Tester;Cable clamp Rotary Bending Endurance Tester;Steel Wires and Bars High Temperature Relaxation Tester;Metal Material Wire Two Position Torsion Tester;
|
