产品规格:GBS500;GBS600;GBS800;GBS1000;/ 500kN;600kN;800kN;1000kN;

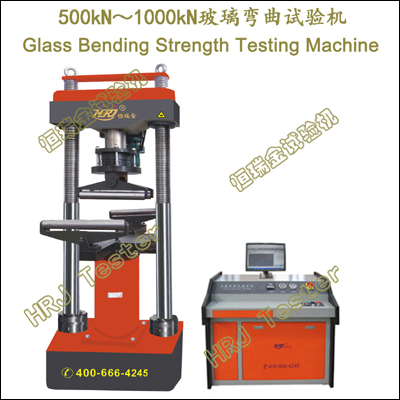

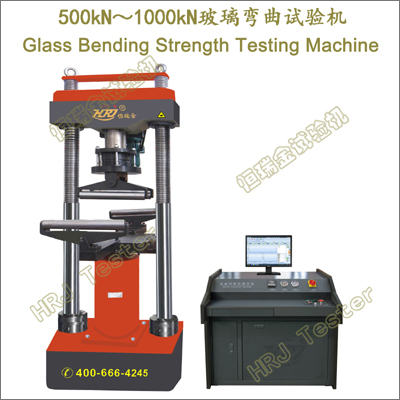

产品名称:玻璃弯曲试验机/ Glass bending strength testing machine;
Computer Control Electro-hydraulic compression bending testing machines
产品功能:
→对应用于建筑幕墙和建筑外窗的半钢化玻璃、增强玻璃、垂直法半钢化玻璃、水平法半钢化玻璃、浮法玻璃、镀膜玻璃等建筑用玻璃,进行抗弯应力、抗弯强度、弯曲强度、压缩试验力测试及研究;
→四点弯曲(four point bending)抗折试验(加载环loading ring,支撑环supporting ring);→同轴双环弯曲试验加载环及支撑环组合体,纸质、人造材料垫片;支撑辊、加载辊,围绕旋转、围绕转动,橡胶条、硅酮橡胶、硬度(40±10)IRHD、厚度;
→精密的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→依据GB、ISO、JIS、ASTM、DIN、BS、EN等国标及国际标准进行试验和提供检测数据。
→自动完成材料的最大承载力、载荷、应力、强度等检测参数。
重要特点:
→双立柱丝杠结构,液压缸下置,电机调整空间、高刚性、稳定性好。
→伺服测控系统,实现等速率自动加载、恒试验力保持、循环加载卸荷。
→自动、手动、定荷操作。
→双控双向液压油缸,快速试验,快速返回。
→安全防护。
测控系统:
→试验过程的自动控制、数据采集、处理、分析、存储及显示 。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历。曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→数据库采用ACCESS格式,数据库中备有多种试验方法、标准。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
→网络数据库管理。
多重保护功能:
油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;
试样破碎时安全保护;操作提示向导保护;试验结束自动保护。
重要参数:
|
GBS500;GBS600;GBS800;GBS1000 / 玻璃弯曲试验机 |
|
1 |
最大试验力 |
500kN;600kN;800kN;1000kN |
|
2 |
试验力示值误差 |
<= ±1% |
|
3 |
试验力测量范围 |
2%～100%F.S |
|
4 |
试验力分辨力 |
0.01kN |
|
5 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
6 |
应力速率误差 |
<= ±5% |
|
7 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
8 |
应变速率误差 |
<= ±5% |
|
9 |
位移分辨力 |
0.01mm |
|
10 |
加荷速率 |
600N/s～60kN/s;计算机自动控制显示 |
|
11 |
活塞行程 |
0～150mm /可定制 |
|
12 |
活塞位移速度 |
≥50mm/min |
|
13 |
压盘间距/ 电机调整 |
0～600mm /可定制 |
|
14 |
横梁移动速度 |
≥150mm/min |
|
15 |
压缩压盘 |
￠150mm;￠200mm;￠300mm;400x400mm / 可选 |
|
16 |
加载环、支撑环 |
400mm～1200mm |
|
17 |
立柱间距（LW） |
500mm |
|
18 |
油泵额定流量 |
3.5L/min |
|
19 |
机架结构 |
双立柱丝杠、横梁移动调整空间,油缸下置、 高刚性 |
|
20 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
21 |
机器功率 |
1.5kw |
|
22 |
机器尺寸（LWH） |
≈980x1080x2200mm |
|
23 |
油源泵站系统（LWH） |
≈1080x600x960mm |
|
24 |
机器重量 |
≈1100kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
负荷机架 |
双立柱丝杠、横梁移动调整空间,油缸下置、 高刚性 |
1台 |
|
油源泵站系统 |
国际主流 |
1套 |
|
测控系统 |
HRJ-test全数字闭环、多通道 |
1套 |
|
测力传感器 |
|
1支 |
|
压缩压盘 |
|
1套 |
|
双环弯曲组合体 |
加载环、支撑环 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
试验机软件 |
中文版 |
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
膨胀螺栓 |
|
1组 |
|
随机工具 |
|
1套 |
|
安全防护网 |
选配 |
|
扩展功能:
→岩石、混凝土、水泥制品、空心砖、粉煤灰砖、耐火材料、工程材料、石料、橡胶支座、金属和非金属材料等试件进行抗压试验、抗折(三点弯曲)试验测试及研究。
→小型千斤顶检测;金属管、无缝钢管、有色金属管扩口试验、卷边试验;
依据标准及引用标准、相关标准:
→EN1863-1:2000《建筑用玻璃一热增强钠钙硅酸盐玻璃 第1部分 定义和描述》;
→EN1863-2:2004《建筑用玻璃一热增强钠钙硅酸盐玻璃第2部分 一致性评价/产品标准》;
→ASTM C 1048-04《热处理平板玻璃一热增强玻璃、镀膜和普通钢化玻璃产品规范》;
→BS EN 1288-1-2000《建筑物用玻璃.玻璃弯曲强度的测定.试验玻璃的基本原则》
Glass in building-Determination of the bending strength of glass-Part 1:Fundamentals of testing glass;
→BS EN 1288-2:2000 《建筑物用玻璃.玻璃弯曲强度的测定.试验表面积大的扁平试样的同轴双环试验》;
Glass in building-Determination of the bending strength of glass-Part 2:Coaxial double ring test on flat specimens with large test surface areas;
→BS EN 1288-3:2000 《建筑物用玻璃.玻璃弯曲强度的测定.(四点弯曲)两点支撑的试样的试验》;
Glass in building-Determination of the bending strength of glass-Part 3:Test with specimen supported at two points (four point bending)
→BS EN 1288-4:2000 《建筑物用玻璃.玻璃弯曲强度的测定.U型玻璃的试验》
Glass in building-Determination of the bending strength of glass-Part4:Testing of channel shaped glass;
→BS EN 1288-5-2000 《建筑玻璃.玻璃弯曲强度的测定.有小试验表面的平试样的同轴双环试验》
Glass in building-Determination of the bending strength of glass-Part5:Coaxial double ring test on flat specimens with small test surface areas;
→GB/T17841-2008《半钢化玻璃》Heat strengthened glass;
→GB15763.2-2005《建筑用安全玻璃 第2部分:钢化玻璃》
Safety glazing materials in building Part2: Tempered glass;
→GB9962-《夹层玻璃》;
→GB11614-《浮法玻璃》;
