产品规格:
TSM-100N.m;200N.m; 500N.m; 1000N.m; 2000N.m;

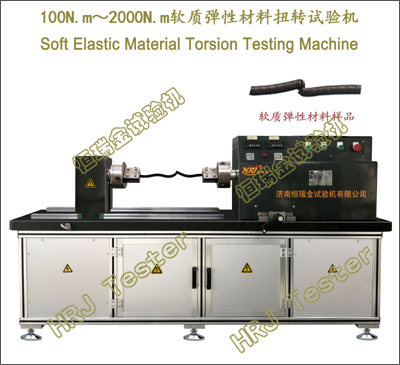

软质弹性材料扭转试验机(Torsion testing machine Soft elastic material)
产品功能:
超高分子量聚乙烯纤维材料、炭纤维材料、钢丝绳、弹簧、钢绞线、金属与橡胶粘结体、软质弹性复合材料、弹性聚合物、金属橡胶、可压缩与可伸展材料、软轴、新材料等软质弹性组合体、部件、组装体进行扭转性能测试及研究。
测试各种材料的扭矩、扭角、扭转角、角刚度等力学性能。
适用于资源产业、能源系统、环境科学、生命科学研究、医疗器械制造、航空航天研发、机械制造、高速铁路、传统产业技术升级。
重要扩展:环境系统;动态测试;扭转疲劳测试。
重要特点
1．卧式、高刚性、高稳定性的负荷机架。机架尺寸可定制。
2．载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
3. 高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
4. 高速率、低振动、免维护、静音型交流伺服电机驱动系统。
5. 内置以太网接口。
6. 电路板采用光电隔离设计,抗干扰能力强。
7. 拥有多种完善的试验夹具,快速更换;可选环境系统和扭角计。
8. 宽泛的测试速度,0°～720°/min内任意选择。
9. 全数字闭环、多通道、多功能、易操作的HRJ-test 测控软件;数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）;试验数据可随时保存、查询、调用;
9.1试验过程的自动控制,扭矩、应力、变形、扭转角度全闭环控制、显示,全键盘输入操作和控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳。9.2灵活的Excel或Word报告格式,默认格式及自编格式;多项排序,多类型输出。
9.3可重新读取已经完成试验,模拟再现,数据再分析、多曲线叠加、比较、遍历。
9.4 试验曲线可任意选择坐标轴,可自由放大和缩小;可同时显示多个曲线扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等）,可设需要的坐标,满度自调节。
9.5模块化、开放式编程,满足个性化要求。具有提示和向导功能。
9.6试验结束自动返回,智能、高效、快捷。
9.7自动求取切变模量G、规定非比例扭转应力τp、上屈服强度τeH、下屈服强度τeL、抗扭强度τm等。
9.8扭矩和扭转角自动跟踪测量,并显示试验曲线。显示试验的扭矩值、扭转角、扭转速度。
10. 多重保护功能:过载、过流、过压保护;试样破断时安全保护;紧急停机保护。
重要参数
|
TSM-100N.m;200N.m; 500N.m; 1000N.m; 2000N.m; |
|
1 |
最大扭矩 |
±100N.m-200 N.m |
±500 N.m-1000 N.m |
±2000N.m; |
|
2 |
测量范围 |
2%-100%F.S |
|
|
扭矩分辨力 |
1/±300000 |
|
3 |
扭矩示值相对误差 |
<= ±1%; <= ±0.5% |
|
4 |
扭转角 |
0°～∞ |
|
5 |
扭转角分辨力 |
0.01°;0.0001° |
|
6 |
扭转速度 |
0°～720°/min |
|
7 |
扭转速度相对误差 |
设定值的±1%以内 |
|
8 |
夹头间移动距离 |
0-300mm |
0-600mm |
0-650mm |
|
9 |
中心线同轴度误差 |
1000mm 内 <= Φ1.0mm |
|
10 |
试验机主轴中心高度 |
170mm |
230mm |
230mm |
|
11 |
设备功率 |
0.4KW |
0.75KW |
1.5KW |
|
12 |
电源电压（须可靠接地） |
～220V±10%;50Hz |
380V±10%,50Hz |
|
13 |
机器尺寸(L*W*H) |
900*320*1100mm |
1630*600*1100mm |
1800*660*950mm |
|
14 |
机器重量 |
≈400kg |
≈700kg |
≈900kg |
|
|
扭转附具 |
特制、专用 |
主要配置:
|
名 称 |
内 容 |
备注 |
|
负荷机架 |
卧式,高刚性 |
1台 |
|
驱动系统 |
进口交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-test全数字闭环、多通道 |
1套 |
|
扭矩传感器 |
|
1只 |
|
位移传感器 |
|
1只 |
|
检定杠杆 |
|
1套 |
|
砝码托盘 |
|
1套 |
|
试验夹具 |
特制、专用 |
1套 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验软件 |
|
1套 |
0.5N.m; 1.0N.m; 2.0N.m; 10N.m; 20N.m; 50N.m;
5000N.m; 10000N.m; 20000N.m; 30000N.m; 50000N.m;
选择《恒瑞金》其它产品系列、特制产品系列。
