Details:

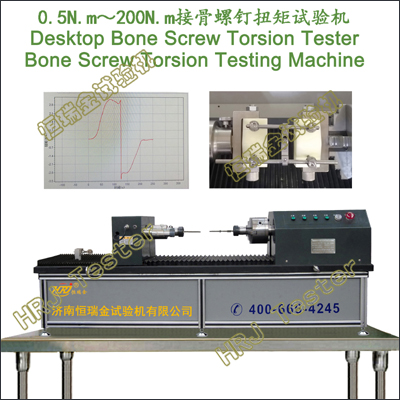

0.5N.m～200N.m接骨螺钉扭矩试验机（桌上型）
0.5N.m～200N.m Bone Screw Torsion Testing Machine
Desktop Bone Screw Torsion Tester (CE CUL/CSA)
重要功能:
→用于骨螺钉扭矩性能、骨螺钉断裂扭转角、骨螺钉轴向压力性能测试及研究(金属接骨螺钉、可吸收骨螺钉、自攻骨螺钉、髓内钉等)。
→不同螺纹型式骨螺钉扭矩性能测试及研究(深螺纹及浅螺纹、全螺纹及半螺纹、对称及不对称螺纹)。
→不同螺纹代号和标称直径骨螺钉扭矩性能测试及研究(HA/HB/HC/HD1.5-8.0mm)。
→不同用途骨螺钉矩性能测试及研究(皮质骨螺钉、松质骨螺钉、V形髓内钉、三叶形髓内钉、空心螺钉)。
→不同旋动形式骨螺钉矩性能测试及研究(一字槽、十字槽、内六角、四方槽、内三角、梅花形)。
→不同头部型式骨螺钉矩性能测试及研究(锥形头部、球形头部、半圆形头部、四方形头部)。
→不同材质骨螺钉扭矩性能测试及研究(不锈钢接骨螺钉、可吸收骨螺钉、聚交酯共聚物、L-丙交酯树脂、乙交酯树脂、L-乳酸树脂、刚性聚氨酯泡沫塑料、水解降解聚合物树脂、共聚物)。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击,流线型载荷机架,机架尺寸可定制。
→高精度对称性扭矩传感器,线性宽,稳定性好,保证扭矩载荷的测试精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;即停即行功能;操作灵活、随意切换。
→电路板采用光电隔离设计,抗干扰能力强。
→拥有多种完善的试验夹具,快速更换;可选环境系统和应变式扭转计。
→宽泛的扭转测试速度,1r/min～30r/min内任意选择。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test扭转试验测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→扭矩载荷自动控制、自动保持、循环控制及自编程控制等多种控制方式。
→最大扭矩和最大断裂扭转角测试,旋入扭矩测试,骨螺钉断裂位置测试,骨螺钉扭转屈服强度测试。
→扭矩和扭转角自动跟踪测量,实时显示试验曲线、扭矩值、扭转角、扭转速度。
→试验过程的自动控制,扭矩、应力、变形、扭转角度全闭环控制、显示,全键盘输入操作和控制模式智能设置系统。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历,曲线可自由放大和缩小。
→多曲线同时显示(扭矩-时间曲线、扭矩-扭角曲线、角度-时间曲线等）,坐标自设,满度自调节。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→操作提示和向导功能。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
BST-C系列;0.5N.m～200N.m接骨螺钉扭矩试验机（桌上型）
Bone Screw Torsion Testing Machine;Desktop Bone Screw Torsion Tester;(CE CUL/CSA) |
|
1 |
最大扭矩 |
0.5N.m/1N.m/2N.m/5N.m/10N.m/20N.m/50N.m/100N.m/200N.m |
|
2 |
扭矩测量范围 |
2%～100%F.S |
|
3 |
扭矩分辨力 |
1/±200000F.S |
|
4 |
扭矩示值相对误差 |
<= ±1%; <= ±0.5% |
|
5 |
扭转角测量范围 |
0°～∞ |
|
6 |
扭转角分辨力 |
0.001°/0.01° |
|
7 |
扭转角速度 |
1r/min～30r/min |
|
8 |
扭转角速度相对误差 |
设定值的±1%以内 |
|
9 |
两夹头同轴度 |
<= ￠0.2mm |
|
10 |
夹头间移动距离 |
0～300mm(可定制) |
|
11 |
试验机主轴中心高度 |
≈130mm |
|
12 |
机器功率 |
≈0.4kW |
|
13 |
载荷机架尺寸(LWH) |
≈1000x360x470mm |
|
14 |
机器重量 |
≈90kg |
|
15 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
重要配置:
→高刚性、高稳定性、无振动冲击、流线型1.2倍载荷机架1台;
→高速率、静音型交流伺服电机驱动系统1套;
→全数字闭环HRJ-Test中文版骨螺钉扭转测试系统软件1套（可定制英文版）;
→高精度对称性扭矩传感器1支;
→HRJ特制专用骨螺钉扭转夹具1套;
→计量检定杠杆及砝码托盘1套;
→主流品牌计算机1台;
→HRJ技术文件1套(说明书、装箱单、合格证、服务单等);
依据标准:
→YY 0018-2016骨接合植入物 金属接骨螺钉;
→YY/T0019.1-2011髓内钉系统 第1部分:横截面为三叶形或V形髓内钉
→YY/T0662-不对称螺纹和球形下表面金属的金属接骨螺钉 机械性能要求和试验方法;
→YY/T0509-生物可吸收内固定板和螺钉的标准要求和测试方法;
→YY 0346-金属股骨颈固定钉;
→YY/T1504-2016金属接骨螺钉轴向拔出力试验方法;
→YY/T1505-2016金属接骨螺钉自攻性能试验方法;
→YY/T1506-2016金属接骨螺钉旋动扭矩试验方法;
→YY 0605.12-2016;YY 0605.9-2015;YY/T0605.5;YY/T0605.6;YY/T0605.7;YY/T0605.8;YY/T0661-2017;YY/T1576-2017;YY/T0640-2016;YY 0341-2009;YY/T0727.1;GB/T13810-2017;GB/T19701.2-2016;GB 4234.1-2017;
→DIN ISO 5832;ISO 9268;ISO 5833;ISO 5835;ISO 6475;ASTM F2502;ASTM F543;ASTM F116;
