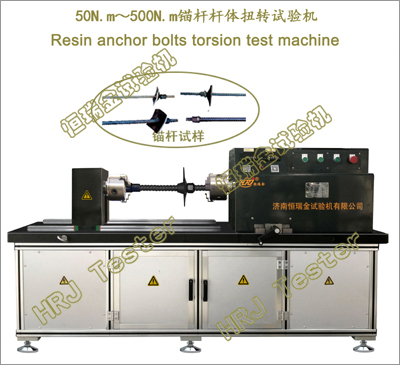

树脂锚杆杆体扭转试验机Resin anchor bolts torsion test machine;
MGNZ-50N.m微机控制树脂锚杆杆体扭转试验机;
MGNZ-100N.m微机控制树脂锚杆杆体扭转试验机;
MGNZ-200N.m微机控制树脂锚杆杆体扭转试验机;
MGNZ-500N.m微机控制树脂锚杆杆体扭转试验机;
重要功能:
→树脂锚杆杆体扭矩性能、扭力、扭转疲劳试验、扭转角、角刚度等扭矩力学性能测试及研究。
→迈式预应力锚杆、中空锚杆、涨壳式预应力锚杆、自进式锚杆、注浆锚杆、玻璃纤维锚杆、实心锚杆、挤压旋进锚杆、自旋锚杆、普通锚杆、自钻锚杆、特种锚杆、煤巷护帮锚杆、等强锚杆,树脂锚杆,全螺纹锚杆, 左旋锚杆、右旋锚杆、麻花式杆体（M）、全螺纹式杆体（L）、粗糙表面式杆体（C）、金属锚尾杆体（J）、非金属锚尾杆体（F）;
→隧道建造、矿山开采、边坡治理、岩壁防护、坑道护壁、巷道支护、
→锚杆杆体直径:D16mm、D18mm、D20mm、D22mm、D24mm;
→锚杆杆体长度:L=1400mm、1600mm、1800mm、2000mm、2200mm、2400mm、2600mm;
杆体扭矩试验:将锚杆杆体（全长）夹持在扭转试验机上,杆体中部安装托扶器,扭转试验机转速200r/min～300r/min,在8秒之内平稳加载到规定扭矩,循环扭转40秒,锚杆杆体不应产生断裂、严重变形等异常状况。
依据标准:
→MT/T1061-2008《树脂锚杆 玻璃纤维增强塑料杆体及附件》;
Fiber-glass reinforced plastics bar of bolt and accessories;
→MT146.2《树脂锚杆 金属杆体及其附件》Resin anchor bolts-Steel bars and accessories;
→MT218《水泥锚杆 杆体》Cement anchor bolts-Bars(矿山及其他工程用水泥锚杆杆体);
重要特点:
1．卧式加长版、高刚性、高稳定性的负荷机架。
2．扭矩保持、扭转角、扭力控制、反复循环控制、自编程控制等多种控制方式。
3．高精度测力器,线性宽,稳定性好,精度高。
4．高速率、低振动、免维护、静音型驱动系统。
5．内置以太网接口;
6．电路板采用光电隔离设计,抗干扰能力强。
7．拥有多种完善的扭转试验夹具,快速更换;可选环境系统。
8．宽泛的测试速度,0.05～500r/min,0°～720°/min内任意选择。
9．全数字闭环、多通道、多功能、易操作的HRJ-test 测控软件;数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）;试验数据可随时保存、查询、调用;
9.1试验过程的自动控制,扭矩、应力、变形、扭转角度全闭环控制、显示,控制模式智能设置、任意设置,无冲击,平滑切换,加载、卸载平稳。
9.2灵活的Excel和Word报告格式,默认格式及自编格式;多项排序,多类型输出。
9.3可重新读取已经完成试验,模拟再现,数据再分析、多曲线叠加、比较、遍历。
9.4 试验曲线自由放大和缩小,可同时显示多个曲线(扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等）,任设需要的坐标,满度自调节。
9.5模块化、个性化、开放式编程,提示和向导功能。
9.6试验结束自动返回,智能、高效、快捷。
10.多重保护功能:力过载、过流、过压保护;试样破断安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
微机控制树脂锚杆杆体扭转试验机; |
|
1 |
最大扭矩 |
±50 N.m;±100 N.m;±200 N.m;±500 N.m |
|
2 |
扭矩力测量范围 |
2%～100%F.S |
|
3 |
扭矩力分辨力 |
1/±200000 |
|
4 |
扭矩力示值相对误差 |
<= ±1% |
|
5 |
扭转角测量范围 |
0°～∞ |
|
6 |
扭转角分辨力 |
0.1°; 0.01° |
|
7 |
扭转角示值相对误差 |
<= ±1% |
|
8 |
扭转速度 |
0.05～500r/min |
|
9 |
扭转速度相对误差 |
设定值的±1%以内 |
|
10 |
夹头间移动距离 |
100mm～2000mm /可定制 |
|
11 |
锚杆杆体长度 |
<= 2000mm/可定制 |
|
12 |
试验机主轴中心高度 |
≥170mm |
|
13 |
试验机中心线同轴度 |
1000mm 内 <= Φ1.0mm |
|
14 |
机器功率 |
5.5kW |
|
15 |
电源电压 |
～220V±10%,50Hz（须可靠接地） |
|
16 |
机器尺寸(LWH) |
≈2400x320x1100mm |
|
17 |
机器重量 |
2000kg |
|
18 |
杆体扭转附具 |
夹持Φ16～Φ24mm |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
负荷机架 |
卧式、加长版,高刚性、高稳定性 |
1台 |
|
驱动系统 |
|
1套 |
|
传动系统 |
|
2套 |
|
测控系统 |
HRJ-test全数字闭环、多通道 |
1套 |
|
扭矩传感器 |
|
1支 |
|
扭角传感器 |
内置式 |
1支 |
|
检定杠杆 |
|
1套 |
|
砝码托盘 |
|
1套 |
|
试验夹具 |
锚具:M24、M22、M20、M18、M16 |
1套 |
|
扭转垫片:M24、M22、M20、M18、M16 |
1套 |
|
防转止板 |
1件 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验软件 |
|
1套 |
重要扩展:材料、管件、零件、部件、构件等金属、非金属、复合材料等扭转性能测试及研究。
金属与金属粘结层、金属与非金属粘结层、螺栓、阀门、管件、工具扳手、软质材料、复合材料、丝材等性能测试及研究。
