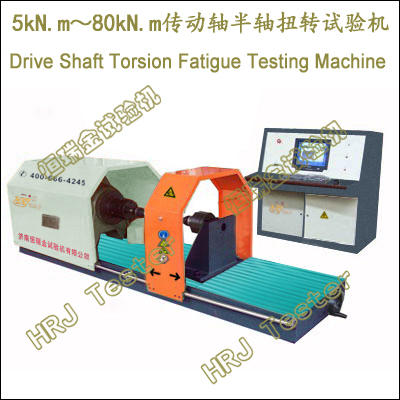

汽车传动轴(Axle)扭转试验机Axle torsion fatigue testing machine;
汽车半轴（Driver Shaft）扭转试验机Driver shaft torsion fatigue testing machine;
→NDW-A5000N.m;5000N.m汽车传动轴/汽车半轴扭转试验机;
→NDW-A10000N.m;10000N.m汽车传动轴/汽车半轴扭转试验机;
→NDW-A20000N.m;20000N.m汽车传动轴/汽车半轴扭转试验机;
→NDW-A30000N.m;30000N.m汽车传动轴/汽车半轴扭转试验机;
→NDW-A35000N.m;35000N.m汽车传动轴/汽车半轴扭转试验机;
→NDW-A40000N.m;40000N.m汽车传动轴/汽车半轴扭转试验机;
→NDW-A50000N.m;50000N.m汽车传动轴/汽车半轴扭转试验机;
→NDW-A60000N.m;60000N.m汽车传动轴/汽车半轴扭转试验机;
→NDW-A80000N.m;80000N.m汽车传动轴/汽车半轴扭转试验机;
产品功能:
→各类汽车传动轴、机车传动轴、半轴,扭矩、扭角、扭转角、角刚度等扭转性能、扭转疲劳、疲劳寿命测试及研究。
→微型车传动轴、轻型车传动轴、中型车传动轴、重型车传动轴、工程车传动轴（十字轴式刚性万向节传动轴、挠性万向节传动轴）;
→汽车传动轴（油罐车、加油车、洒水车、吸污车、吸粪车、消防车、高压清洗车、道路清障车、高空作业车、垃圾车）;
→汽车半轴（全浮式、3/4浮式、半浮式）。
重要试验:扭转性能试验、低周扭转循环试验、扭转疲劳试验、疲劳寿命试验。
依据标准:
→QC/T523-汽车传动轴总成台架试验;
→QC/T29082-汽车传动轴总成技术条件;
→QC/T293-汽车半轴台架试验方法;
→QC/T294-汽车半轴技术条件;
重要特点:
1.卧式、大跨度、高刚性、高稳定性的负荷机架。
2.载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
3.高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
4.高速率、低振动、免维护、静音型交流伺服电机驱动系统。
5.内置以太网接口。
6.电路板采用光电隔离设计,抗干扰能力强。
7.拥有多种完善的试验夹具,快速更换;可选扭角计(扭角分辨力:0.0001°)。
8.宽泛的测试速度,0°～720°/min内任意选择。
9.全数字闭环、多通道、多功能、易操作的HRJ-test 测控软件;数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）;试验数据可随时保存、查询、调用。
9.1试验过程的自动控制,扭矩、应力、变形、扭转角度全闭环控制、显示,全键盘输入操作和控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳。
9.2灵活的Excel或Word报告格式,默认格式及自编格式;多项排序,多类型输出。
9.3可重新读取已经完成的试验,模拟再现,数据再分析、多曲线叠加、比较、遍历。
9.4 试验曲线可任意选择坐标轴,可自由放大和缩小;可同时显示多个曲线扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等）,可设需要的坐标,满度自调节。
9.5模块化、开放式编程,满足个性化要求。具有提示和向导功能。
9.6试验结束自动返回,智能、高效、快捷。
9.7扭矩、扭转速度、扭转角自动跟随、自动显示、自动判定、自动处理。
10.多重保护功能:过载、过流、过压保护;试样破断时安全保护;紧急停机保护。
重要参数:
|
汽车传动轴/汽车半轴扭转试验机Axle/Driver Shaft Axle torsion fatigue testing machine;
NDW-A5000N.m;A10000N.m;A20000N.m;A30000N.m;A35000N.m;A40000N.m;A50000N.m;A60000N.m;A80000N.m |
|
1 |
最大扭矩 |
±5000N.m;±10000N.m;±20000N.m;±30000N.m;±35000N.m;
±40000N.m;±50000N.m;±60000N.m;±80000N.m; |
|
2 |
测量范围 |
1%-100%F.S |
|
3 |
扭矩分辨力 |
1/±300000 |
|
4 |
扭矩示值相对误差 |
<= ±0.5%; <= ±1.0% |
|
5 |
扭转角测量范围 |
0°～∞ |
|
6 |
扭转角分辨力 |
0.01°;0.0001° |
|
7 |
扭转速度 |
0°～720°/min / 正、反双向 |
|
8 |
扭转速度相对误差 |
设定值的±1%以内 |
|
9 |
夹具间可调距离 |
200-3300mm / 可定制 |
|
10 |
中心线同轴度误差 |
1000mm 内 <= Φ1.0mm |
|
11 |
试验机主轴中心高度 |
≥300mm / 按尺寸定制 |
|
12 |
设备功率 |
2kW;5kW;7.5kW;15kW;18kW;21kW;25kW;28kW;35kW; |
|
13 |
电源电压 |
～380V±10%,50Hz（须可靠接地） |
|
14 |
传动轴、半轴扭转附具 |
法兰盘连接,花键连接,其它连接 |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
负荷机架 |
卧式,大跨度、高刚性、高稳定性 |
1台 |
|
驱动系统 |
进口交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-test全数字闭环、多通道 |
1套 |
|
扭矩传感器 |
|
1支 |
|
位移传感器 |
|
1支 |
|
检定杠杆 |
|
1套 |
|
砝码托盘 |
|
1套 |
|
试验夹具 |
特制、专用 |
1套 |
|
安全防护网 |
|
1套 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验软件 |
中文版/可定制英文版 |
1套 |
