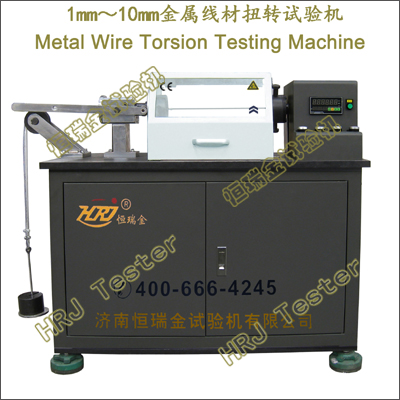

EJJ-系列;1mm/3mm/5mm/6mm/10mm金属线材扭转试验机(经济型);
→1mm/3mm/5mm/6mm/10mm.Metal Wire Torsion Testing Machine(Digital);
重要功能:
→线材单向扭转试验Wire-Simple torsion test(线材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数或线材断裂);
→线材双向扭转试验Wire-Reverse torsion test(线材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数后,向相反方向旋转相同次数或线材断裂);
→金属材料线材、双金属线、复合材料、裸电线等圆截面及异型截面导体(接触线等)单向扭转试验、双向扭转试验测试及研究。
→检测线材在单向扭转、双向扭转中承受塑性变形的能力及显示线材的表面和内部缺陷。
→观测线材断口形状及缺陷(平的、阶梯行的、斜的、扇形的、带裂缝的、带缩孔的等)。
→观测线材裂层(沿线材扭转条纹出现破坏金属连续性的裂缝或飞刺等)。
→用于公称直径0.1mm～10.0mm金属线材、铜、铝及其合金、复合材料等单向扭转试验检测。
→用于公称直径0.1mm～10.0mm金属线材、铜、铝及其合金、异型截面导体(接触线等)、复合材料等双向扭转试验检测。
依据标准:
→ISO7800:2012(E)金属材料 线材 单向扭转试验方法(英文版)Metallic materials-Wire-Simple torsion test MOD;
→ISO9649:金属材料 线材 双向扭转试验方法(英文版)Metallic materials-Wire-Reverse torsion test MOD;
→ISO4101电梯钢丝绳用冷拉钢丝-技术条件Drawn steel wire for elevator ropes-Specifications MOD;
→GB/T239.1-2012《金属材料 线材第1部分:单向扭转试验方法》Metallic materials-Wire-Part1:Simple torsion test;
→GB/T239.2-2012《金属材料 线材第2部分:双向扭转试验方法》Metallic materials-Wire-Part2:Reverse torsion test;
→GB/T4909.4-《裸电线试验方法 第4部分:扭转试验》Test methods for bare wires-Part4:Torsion test;
→GB/T11181-2016子午线轮胎用钢帘线Steel cord for radial tyre;
→GB/T14450-2016胎圈用钢丝Bead wire;
→GB/T3952-2016电工用铜线坯 Copper drawing stock for electrical purpose;
→GB/T3428-2012架空绞线用镀锌钢线Zinc-coated steel wire for stranded conductors/IEC60888:2006;MOD;
→GB/T20509-《电力机车接触材料用铜及铜合金线坯》Copper and copper alloys drawing stock for the contacting materials of electric locomotives;
→YB/T5198-2015电梯钢丝绳用钢丝Steel wires for elevator ropes公称直径0.15～3.50mm;
→YB/T5197-《航空用钢丝绳》Steel wire ropes for aeronautical use;公称直径0.25～0.65mm;
→YB/T5198-2015《电梯钢丝绳用钢丝》Steel wires for elevator ropes;公称直径0.15～3.50mm;
→TB/T2809-《电气化铁道用铜及铜合金接触线》Copper and Copper-Alloy Contact Wires for Electric Railway;
→TB/T3111-《电气化铁道用铜及铜合金绞线》Stranded Copper and Copper-Alloy Conductors for Electric Railway;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、卧式载荷机架,定速扭转、按键操作,数字显示,电子计数。
→由加载系统、驱动系统、电控系统、显示系统等组成。
→高精度拉紧力加力砝码。
→滑动卡具,调整空间,轻松、快捷、摩擦阻力小。
→数字式锁定开关,自动控制,扭断锁存,运行安全。
→透明安全防护罩、实时观察。
重要参数:
|
|
EJJ-系列;3mm/5mm/6mm/10mm金属线材扭转试验机(经济型)
Metal Wire Torsion Testing Machine(Digital) |
|
型号规格 |
EJJ-1 |
EJJ-3 |
EJJ-5 |
EJJ-6 |
EJJ-10 |
|
1 |
检测线材直径（mm） |
0.1～1.0 |
0.1～3.0 |
1.0～5.0 |
3.0～6.0 |
5.0～10.0 |
|
2 |
扭转速度（r/s ） |
1;3 |
0.5;1 |
0.5;1 |
0.25;0.5 |
0.25;0.5 |
|
3 |
＜公称抗拉强度相应力值的2%拉紧力（N） |
2N～50N |
2N～100N |
2N～150N |
50N～200N |
50N～300N |
|
4 |
两夹头间最大距离 |
300mm |
500mm |
|
5 |
两夹头同轴度 |
＜Ф0.1mm/1000mm |
|
6 |
滑动卡具平直度 |
＜0.2mm/1000mm |
|
7 |
计数分辨值 |
360°/r |
|
8 |
夹持钳口硬度 |
HRC55～65 |
|
9 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
10 |
载荷机架尺寸（LWH） |
1100x450x900mm |
1400x500x1100mm |
1700x600x1300mm |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
卧式、高刚性、高稳定性 |
1台 |
|
电控系统 |
交流电机 |
1套 |
|
显示系统 |
数字式 |
1套 |
|
扭转试验附具 |
|
1套 |
|
拉紧力砝码 |
精度 <= ±1% |
1套 |
|
防护罩 |
|
1套 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
产品扩展:
→EZ-1A;EZ-3A;NDW-XC1;NDW-XC3;1mm/3mm高速线材扭转试验机(科研型)High Speed Wire Torsion Testing Machine(Digital)(LCD Model);
→NJR-系列;3mm/6mm/10mm线材扭转卷绕试验机Metal Wire Torsion & Wire Wrapping Testing Machine;
→EZ-系列;5mm/10mm/12mm/14mm线材扭转试验机Metal Wire Torsion Testing Machine(Digital)(LCD Model);
→EZW-系列;3mm/5mm/10mm/12mm/14mm/20mm/30mm微机控制线材扭转试验机Metal Wire Torsion Testing Machine(Computer Control);
→EZ-Y系列;20mm/30mm线材棒材扭转试验机(自动夹持) Steel bar Torsion Testing Machine(Automatic clamping);
