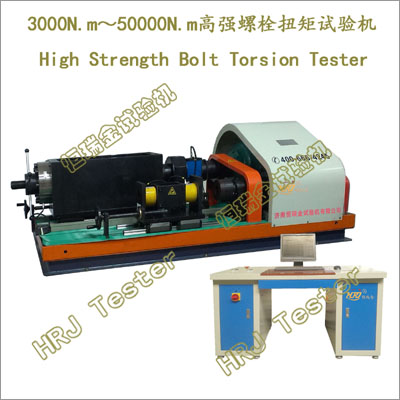

3000N.m～50000N.m高强螺栓连接副扭矩试验机
High Strength Bolt Connection Torsion Testing Machine
重要功能:
→12.9级、10.9级、9.8级、8.8级螺栓螺母连接副预紧力、紧固轴力、屈服紧固轴力、屈服夹紧力、极限夹紧力、保证载荷、破坏载荷、极限紧固扭矩、扭矩系数、转角等扭拉性能测试及研究。
→摩擦型螺栓连接副扭矩轴力测试;承压型螺栓连接副扭矩轴力测试;抗拉型螺栓连接副扭矩轴力测试;扭剪型螺栓连接副扭矩轴力测试;方头螺栓副扭矩轴力测试;HRJ Tester;预应力螺栓连接副扭矩轴力测试;建筑桥梁螺栓副试验;风电机组螺栓副试验;塔架塔桅螺栓副试验;锅炉栓接副试验;起重机械螺栓副试验;钢结构螺栓副试验;HV大六角栓接连接副试验;HRJ Tester;HR大六角栓接连接副试验;单一栓接连接副试验;扩展栓接连接副试验;静载结构栓连接扭拉试验;间接承受动荷载的构件栓连接试验;受压杆件的法蓝对接试验。
→M12～M64大六角头螺栓副试验;＞M68螺栓副扭矩轴力试验;预载荷栓接结构总成试验;转角-螺栓轴力曲线;扭矩-螺栓轴力曲线;伸长-螺栓轴力曲线;0.2％螺栓永久延伸;螺栓副旋转拉力曲线;HRJ Tester;螺栓延伸拉力曲线;极限紧固扭矩;螺栓紧固轴力极限值;螺母螺栓支撑面摩擦系数、螺纹摩擦系数、总摩擦系数。
依据标准:
→GB/T1231-钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件;
→GB/T3632-钢结构用扭剪型高强度螺栓连接副;
→GB/T16823.3-紧固件 扭矩-夹紧力试验;
→NB/T31082-2016风电机组塔架用高强度螺栓连接副;
→GB/T32076.2-2015预载荷高强度栓接结构连接副预载荷适应性;
→GB/T32076.7-2015 M39～M64大六角头螺栓和螺母连接副;
→GB/T32076.9-2017 扭剪型大六角头螺栓和螺母连接副;
→CNS 12209-控制扭矩之高强度螺栓,六角螺帽及平垫圈组;
→EN 14399-2-2015预加负荷用高强度结构螺栓组件适合性试验;
→ASTM A325-2014最小抗拉强度120/105ksi的热处理结构钢螺栓;
→ASTM A307-2017抗拉强度60000psi碳钢螺栓螺柱及螺杆技术条件;
→EN 14399-1;EN 14399-3;EN 14399-4;EN 14399-5;EN 14399-6;EN 14399-7;EN 14399-8;EN 14399-9;EN 14399-10;JIS B1009-2014;HRJ Tester;JIS B1166;ISO 16047-2013;ISO 103-7;ISO 103-8;DIN 2510-5;DIN 558;DIN 601;DIN 931;DIN 933;DIN 960;DIN 961;ASTM A183;ASTM A563-2015;ASTM.A320/A320M;ASTM A354;ASTM F3125−2015;ISO 272;ASTM F959;ASTM F2437;ISO 898-1;NF E25-036;GB/T32076.1-2015;GB/T32076.3-2015;GB/T32076.4-2015;HRJ Tester;GB/T32076.5-2015;GB/T32076.6-2015;GB/T32076.8-2017;GB/T32076.10-2018;GB/Z32564-2016;GB/T1228;GB/T1229;GB/T1230;JB/T10652;GB/T5782-2016;GB 50205;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→HRJ高刚性、高稳定性、无振动冲击流线型荷载机架,1.2倍～1.5倍试验刚度。
→高精度轴力传感器,线性宽,稳定性好,保证轴向载荷的测力精度。
→高精度对称性动态扭矩传感器,线性宽,稳定性好,保证扭矩载荷的测试精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种规格螺栓试验夹具,恒瑞金独特设计,组合性互换性强,快速更换。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test连接副测控软件/可定制英文版;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力控制、循环控制及自编程控制等多种控制方式。
→螺栓扭矩、螺栓轴力、螺栓扭转速度自动控制,扭转角度自动跟随显示,自动判定、自动处理。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流过压保护;试样破断安全保护;试验结束自动保护等。
重要参数:
|
3000N.m～50000N.m高强螺栓连接副扭矩试验机(CE CUL/CSA)
High Strength Bolt Connection Torsion Testing Machine |
|
1 |
最大扭矩荷载 |
±3000N.m;
±5000N.m;±10000N.m |
±20000N.m;±30000N.m;
±40000N.m;±50000N.m |
|
2 |
扭矩测量范围 |
2%～100%F.S |
|
3 |
扭矩分辨力 |
1/±200000（全程分辨力不变） |
|
4 |
扭矩示值相对误差 |
<= ±0.5%; <= ±1.0% |
|
5 |
拧紧速度 |
0.1～10r/min |
0.1～6.85r/min |
|
6 |
扭转角测量范围 |
0°～∞ |
|
7 |
扭转角分辨力 |
0.01°/可定制0.0001° |
|
8 |
轴向力载荷 |
最大扭矩荷载10%～20%kN(可定制) |
|
9 |
轴向力载荷测量范围 |
1%～100%F.S |
|
10 |
轴向力载荷分辨力 |
1/±300000（全程分辨力不变） |
|
11 |
螺栓夹具可调距离 |
0～500mm;180～800mm; |
|
12 |
螺栓试验长度 |
4d～500mm;4d～800mm; |
|
13 |
试验机主轴中心高度 |
≥100mm;200mm;300mm;400mm;500mm (可定制) |
|
14 |
机器功率 |
≈3kW;7.5kW;15kW;22kW; |
|
15 |
电源电压 |
～380V±10%,50Hz（须可靠接地） |
|
16 |
螺栓扭转试验附具 |
多种规格,恒瑞金独特设计,组合性互换性强,快速更换 |
|
17 |
高强螺栓连接副 |
M12～M36螺栓副扭拉试验;M39～M64螺栓副扭拉试验;
M68～M100螺栓副扭拉试验/定制;M110～M260螺栓副扭拉试验/定制; |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、无振动冲击流线型,1.2～1.5倍试验刚度 |
1台 |
|
驱动系统 |
精密交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
扭矩传感器 |
|
1支 |
|
轴力传感器 |
|
1支 |
|
扭转角传感器 |
|
1套 |
|
螺栓副扭拉试验夹具 |
恒瑞金独特设计,组合性互换性强,快速更换 |
1套 |
|
计量检定附件 |
检定杠杆 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
螺栓副扭拉试验软件 |
中文版/可定制英文版 |
1套 |
产品扩展:
→可定制栓连接大扭拉和小扭拉二合一试验机,实现大规格螺栓和小规格螺栓扭拉一体试验。
→可定制摄像系统,实时记录螺栓扭转试验过程,图像采集系统与软件操控系统同步通讯。
→HAT2000N.m/500kN高强螺栓自动测试仪;2kN.m～40kN.m预载荷螺栓连接副试验系统;螺栓高低温试验机。
