Details:

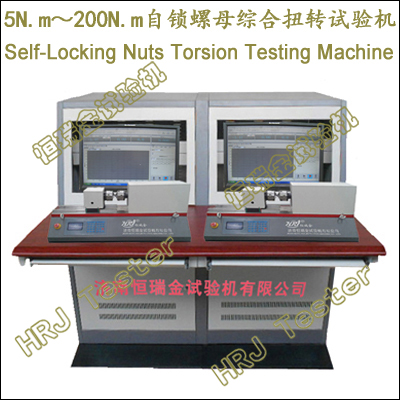

5N.m/10N.m/20N.m/50N.m/100N.m/200N.m微机控制自锁螺母综合扭转性能试验机
5N.m/10N.m/20N.m/50N.m/100N.m/200N.m/Self-Locking Nuts Torsion Testing Machine;
5N.m/10N.m/20N.m/50N.m/100N.m/200N.m/Computer Control Nuts Torsion Testing Machine;
→XLW-5N.m微机控制自锁螺母综合性能试验机Self-Locking Nuts Torsion Testing Machine;
→XLW-10N.m微机控制自锁螺母综合性能试验机Self-Locking Nuts Torsion Testing Machine;
→XLW-20N.m微机控制自锁螺母综合性能试验机Self-Locking Nuts Torsion Testing Machine;
→XLW-50N.m微机控制自锁螺母综合性能试验机Self-Locking Nuts Torsion Testing Machine;
→XLW-100N.m微机控制自锁螺母综合性能试验机Self-Locking Nuts Torsion Testing Machine;
→XLW-200N.m微机控制自锁螺母综合性能试验机Self-Locking Nuts Torsion Testing Machine;
重要功能:
→高强度自锁螺母、尼龙自锁螺母、游动自锁螺母、弹簧自锁螺母、不锈钢自锁螺母、钛合金自锁螺母、压点自锁螺母、牙腹锁紧螺母、径向/轴向锁紧螺母、异型锁紧螺母等综合性能测试及研究。
→铝合金螺母和铜螺母不施加拧紧力矩,规格 <= 4mm螺母不施加拧紧力矩。
螺母试验测试项目:
→锁紧力矩试验、循环锁紧性能(＞1500次)试验、螺母拧入力矩试验、螺母拧出力矩试验、最大锁紧力矩试验、最小锁紧力矩试验、安装力矩试验。
→拧脱试验试验、最小松脱力矩试验、推出试验、永久变形试验;
→有效力矩试验、扭矩-夹紧力试验、夹紧力试验、屈服夹紧力试验、极限夹紧力试验、紧固扭矩试验、屈服紧固扭矩试验、极限紧固扭矩试验、夹紧扭矩试验、施加扭矩试验。
→螺纹扭矩试验、支撑面摩擦扭矩试验、扭矩系数试验。
依据标准:
→GJB3.1A-2003《MJ螺纹 通用要求》;
→GJB3.2A-2003《MJ螺纹 螺栓和螺母螺纹的极限尺寸》;
→HB8026-2002《TC16钛合金六角厚自锁螺母》;
→HB8027-2002《TC16钛合金六角薄自锁螺母》;
→HB8051-2002《MJ螺纹压装配自锁螺母》;
→GB/T3098.9-《紧固件机械性能有效力矩型钢六角锁紧螺母》/ISO 2320;
→GB/T16823.3-2010《紧固件扭矩-夹紧力试验》/ISO16047;
→GJB 125.1～125.6《双耳密封游动自锁螺母》;
重要特点:
→可组合型自锁螺母扭转试验机;
→可组合模式1+1二合一型自锁螺母扭转试验机;
→可组合模式1+2三合一型自锁螺母扭转试验机;
→一台微机可分别控制多台;
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→卧式、高刚性、高稳定性的负荷机架。
→一体化操控台;机架、操控台可定制。
→扭矩载荷自动保持、循环控制、自编程控制等多种控制方式。
→高精度扭矩传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;即停即行功能;操作灵活、随意切换。
→电路板采用光电隔离设计,抗干扰能力强。
→多种完善的自锁螺母扭转试验夹具/附具/工装,快速更换;可选环境试验系统和扭角计。
→宽泛的测试速度0～50r/min内任意选择。
→全数字闭环、多通道、多功能、易操作的HRJ-Test 测控软件;数据库中备有多种试验方法、标准（GB、GJB、ASTM、ISO、DIN、EN、BS等）;试验数据可随时保存、查询、调用;
→试验过程的自动控制,扭力矩、扭转角度全闭环控制、显示,全键盘输入操作和控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳。
→灵活的Excel或Word报告格式,默认格式及自编格式;多项排序,多类型输出。
→可重新读取已经完成试验,模拟再现,数据再分析、多曲线叠加、比较、遍历。
→试验曲线可任意选择坐标轴,可自由放大和缩小;可同时显示多个曲线扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等）,可设需要的坐标,满度自调节。
→模块化、开放式编程,满足个性化要求。具有提示和向导功能。
→试验结束自动返回,智能、高效、快捷。
→自动求取切变模量、规定非比例扭转应力、上屈服强度、下屈服强度、抗扭强度等。
→螺母扭力矩、扭转角自动跟踪测量,显示扭矩值、扭转角、扭转速度、试验曲线。
→多重保护功能:扭矩力过载保护;试验机过流、过压保护;操作提示向导保护;试样破断时安全保护;紧急停机保护;试验结束自动保护等。
重要参数:
|
5N.m/10N.m/20N.m/50N.m/100N.m/200N.m微机控制自锁螺母综合扭转性能试验机
5N.m/10N.m/20N.m/50N.m/100N.m/200N.m/Self-Locking Nuts Torsion Testing Machine;
5N.m/10N.m/20N.m/50N.m/100N.m/200N.m/Computer Control Nuts Torsion Testing Machine; |
|
1 |
最大试验扭力矩 |
5N.m/10N.m/20N.m/50N.m/100N.m/200N.m |
|
2 |
扭力矩测量范围 |
2%～100%F.S |
|
3 |
扭力矩分辨力 |
1/±250000 |
|
4 |
扭力矩示值相对误差
（正转和反转两个方向） |
<= ±0.5% |
|
5 |
螺母扭转角测量范围 |
0°～∞ |
|
6 |
螺母扭转角分辨力 |
0.001°/ 0.0001° |
|
7 |
螺母扭转加载速度 |
0.001～50r/min |
|
8 |
螺母试验两夹头间距离 |
0-250mm/可定制 |
|
9 |
自锁螺母试验附具 |
特制专用扭转试验夹具/附具/工装 |
|
10 |
试验机主轴中心高度 |
≥100mm/可定制 |
|
11 |
测控系统 |
HRJ-Test全数字闭环、多功能、多通道、易操控;验过程自动控制,试验扭矩、轴向位移、试验速度、试验扭矩位移曲线、工作状态实时显示 |
|
12 |
电源电压 |
～220V±10%;50Hz ～380V±10%;50Hz(200N.m) |
|
13 |
试验机停机保护 |
≥额定扭矩的3%～5%;可自设 |
|
14 |
机器尺寸（LWH） |
≈1030x1150x1400mm |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
卧式,高刚性、高稳定性 |
1台 |
|
一体化操控台 |
符合人-机-环境系统 |
1套 |
|
驱动系统 |
精密交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多功能、多通道、易操控 |
1套 |
|
扭力矩传感器 |
|
1支 |
|
检定杠杆 |
|
1套 |
|
砝码托盘 |
|
1套 |
|
螺母试验夹具 |
自锁螺母专用试验夹具/附具/工装 |
1套 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验软件 |
中文版/可定制英文版 |
1套 |
功能扩展:
→螺母扭转试样扭转计,扭角分辨力为0.0001°/自动跟随;
→环境系统/螺母高低温环境试验测试/高温锁紧力矩性能试验/高温环境试验箱;
→动态测试/螺母动态试验检测;
产品扩展:
→大扭矩扭转试验机系列500N.m/1000N.m/2000N.m/3000N.m/5000N.m/10000N.m/20000N.m/30000N.m;
→大扭矩扭转试验机系列40000N.m/50000N.m/80000N.m/100000N.m;
→高强螺栓连接副扭转系数试验机系列;
→抓紧螺母扩口试验:在扩口处用60°锥形工具扩口,扩成原直径1.2倍。
了解自锁螺母:
一般螺母在使用过程由于振动等其它原因会自行松脱,如振动,为防止这种现象,发明了自锁螺母。
→自锁螺母按功能分类的类型有嵌尼龙圈的、带颈收口的、加金属防松装置的。
→自锁螺母的功能:主要是防松、抗振。用于特殊场合。
→自锁螺母特性:锁死特性、锁定特性、密封特性
→自锁螺母工作原理:靠摩擦力自锁。运用螺母与锁紧机构相连,达到锁紧的目的。
→适用于航空综合系统(Integrated Avionics System)
→用于航空装备、运输机、发动机、直升机、机载设备与系统。
→通用飞机、航空研究、飞行试验;歼击机、歼击轰炸机、轰炸机、运输机、教练机、侦察机、直升机、强击机、通用飞机、无人机等飞行器;涡桨、涡轴、涡喷、涡扇等系列发动机。
→歼十、飞豹、枭龙、猎鹰、山鹰等飞机;新舟60、新舟600、新舟700系列涡桨支线飞机;运-8飞机、运-12飞机,AC311、AC312、AC313直升机等多种机型;C919大型客机、ARJ21新支线客机;枭龙飞机、K８飞机、AC352、ERJ145涡扇支线客机。
紧固件横向振动试验(钛合金自锁螺母不做振动试验)HRJ-100/200/600紧固件横向振动试验机;
→横向振动试验一般用于M5-M12的螺母,钛合金自锁螺母一般不做振动;
→横向振动试验波形:正弦;
→横向振动试验频率:1～15Hz;3～30Hz;
→横向振动试验振幅:（±2.0mm、±5.0mm）;
螺母应力脆性机械性能试验(电子万能拉力试验机、液压万能拉力试验机);
|
