Details:

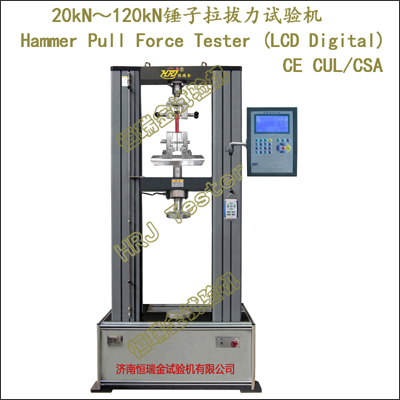

20kN/30kN/50kN/100kN/120kN锤子拉拔力试验机
Hammer Pull Force Testing Machine (LCD Digital)
重要功能:
→锤头与锤柄结合拉拔试验、分离拉脱试验、锤子拉拔力测试及研究。
→六角锤、八角锤、奶头锤、钳工锤、羊角锤、鸭嘴锤、鼓形锤、检验锤、圆形锤等锤子拉拔力试验。
→玻纤柄扁尾锤、美式八角扁尾锤、美式玻纤柄八角锤等锤子拉拔力试验。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,大跨度、高刚性、高稳定性、无振动冲击、流线型门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→HRJ-Test微电脑测控系统,全数字、多功能、易操作,全键盘输入操作和控制模式智能设置。
→液晶显示,实时显示试验力值、曲线图形、位移、加荷速率。
→微电脑实时控制、显示;读数直观,曲线大小自动调整;坐标满度自动调节。
→试验力、加荷速率自动采集、处理、分析,试验结果以直观的文字、图形方式显示、保存、微型打印;
→汉字显示多层菜单结构,功能强大,操作方便;提示和向导功能。
→可存储1000个试样的数据,且可按编号、日期等方式查询。
→试验结束自动返回,智能、高效、快捷。
→网络数据管理,可与多家联网公司直联。
→可选中文/英文操控界面,直观易读。
→多重保护功能:试验力过载、位移行程保护;过流过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护。
重要参数:
|
20kN/30kN/50kN/100kN/120kN锤子拉拔力试验机Hammer Pull Force Testing Machine(LCD Digital) |
|
1 |
最大试验力 |
20kN |
30kN/50kN |
100kN/120kN |
|
2 |
试验机级别 |
0.5级/1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
试验力分辨力 |
1/±200000F.S |
|
5 |
力控速率调节范围 |
0.005%～5%FS/s |
|
6 |
力控速率控制精度 |
速率＜0.05%FS时,为±2%设定值以内;
速率≥0.05%FS时,为±1%设定值以内; |
|
7 |
变形速率调节范围 |
0.005～5%FS/s |
|
8 |
变形速率控制精度 |
速率＜0.05%FS/s时,为±2%设定值以内;
速率≥0.05%FS/s时,为±1%设定值以内; |
|
9 |
位移速率调节范围 |
0.2～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速试验机系统） |
|
10 |
位移速率控制精度 |
速率＜0.5mm/min时,为±1%设定值以内;
速率≥0.5mm/min时,为±0.5%设定值以内; |
|
11 |
有效试验跨度 |
410mm |
410mm |
510mm |
|
12 |
|
0～1100mm |
0～1100mm |
0～1200mm |
|
13 |
机器功率 |
400W |
750W |
2000W |
|
14 |
载荷机架尺寸(LWH) |
≈860x460x1800mm |
≈970x640x1900mm |
≈1050x640x2150mm |
|
15 |
机器重量 |
≈300kg |
≈500kg |
≈800kg |
|
16 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
|
1台 |
|
驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test微电脑测控系统,多通道、多功能、易操控/可定制英文版 |
1套 |
|
测力传感器 |
|
1支 |
|
锤子拉伸附具 |
|
1套 |
|
压缩附具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
微型打印机 |
选配 |
附具扩展:
玻璃夹砂管拉伸附具,板试样平钳口(0～7mm、7～14mm、14～20mm),圆试样V型钳口(￠4～9mm、￠9～14mm、￠14～20mm),80mm大口径管材拉伸附具,钢塑复合管内衬塑结合强度附具,32mm～63mm硅芯管拉伸夹具,线材缠绕拉伸附具,土工布宽条拉伸试验夹具,格栅拉伸附具,安全网拉伸附具,安全网开眼环扣强力附具,安全网抗剪力附具,宾格网拉伸附具,安全带拉伸附具,打包带拉伸附具,橡胶塑料拉伸附具,密封胶拉伸附具,弹性绳拉伸附具,编织袋拉伸附具,短纤维拉伸附具,90°180°撕裂剥离附具,胶黏剂拉伸附具,高分子材料拉伸附具,防水板拉伸附具,八字模拉伸附具,砂浆粘结力拉伸附具,细丝片材拉伸附具,网格布薄膜拉伸附具,土工布抓样法拉伸附具,锁具拉伸附具,X-Y工作台(十字工作台),碳纤维拉伸试验附具,GDP80夹层结构滚筒剥离附具,电线电缆拉伸附具,人造板木板材拉伸附具,对夹式拉伸附具,杠杆式拉伸附具,医用拉伸附具,100mm150mm200mm圆形方型T型特制压缩试验附具,英制/美制/欧制/特殊试验附具。
|
