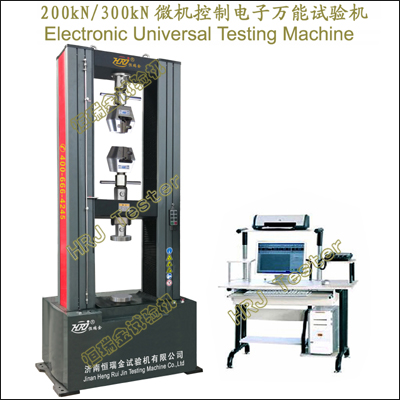

200kN/300kN微机控制电子万能试验机
Electronic Universal Testing Machine
重要功能:
→各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、抗扭转试验、剪切试验等,材料力学性能实验测试及研究。
→薄板、板材、带材、箔材、扁材、线材、棒材、型材、管材、薄片、方形、圆形、矩形、圆环形、铸铁、铸铁非铁合金、管段试样、比例试样(比例系数k=11.3或5.65)、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样。
→各种薄金属、丝材、细线、纤维、弹性体、泡沫材料力学性能试验。
→纺织、食品、药品、化妆品、橡胶、塑料、薄膜、生物材料力学性能试验。
→电子产品及部件拉脱强度、剥离强度、焊接强度、弯曲强度试验。
→木制品、纸产品、胶片样品的拉伸强度试验;紧固件力学性能试验。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,高刚性、高稳定性、无振动冲击流线型荷载机架,大于1.2倍试验荷载刚度。
→高精度测力器,线性宽,稳定性好,保证荷载测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→电路板采用光电隔离设计,抗干扰能力强。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测试系统软件/可定制英文版。多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→操作提示和向导功能。试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载、过流、过压保护;试样破断安全保护;试验结束自动保护等。
重要参数:
|
WDW-200kN/300kN微机控制电子万能试验机(双空间)(CE CUL/CSA)
Electronic Universal Testing Machine (Double Space) |
|
1 |
最大荷载试验力 |
200kN/300kN |
|
2 |
荷载测量示值相对误差 |
0.4%～100%FS, <= ±0.5% |
|
3 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
4 |
变形分辨力精度 |
最大变形量的1/±300000,示值的±0.5%以内 |
|
5 |
位移分辨力 |
0.015µm |
|
6 |
力控速率调节范围及精度 |
0.005～5%FS/S,设定值的±1%以内 |
|
7 |
应变速率调节范围 |
0.02～5%FS/S |
|
8 |
应变速率相对误差 |
速率＜0.05%FS时,为设定值的±2%以内;
速率≥0.05%FS时,为设定值的±0.5%以内; |
|
9 |
十字头移动速率 |
0.001～300mm/min（可定制2m/min～25m/min高速拉伸试验机;80in/min～1000in/min高速试验机系统）; |
|
10 |
横梁移动行程 |
≈1250mm/未含夹具;可定制 |
|
11 |
有效试验跨度 |
610mm/可定制 |
|
12 |
圆试样V型钳口夹持范围 |
￠4～9mm、￠9～14mm、￠14～21mm; |
|
13 |
板试样平钳口夹持范围 |
0～7mm、7～14mm、14～21mm; |
|
14 |
电源电压及功率 |
～380V±10% 50Hz（须可靠接地）,≈3.0kw |
|
15 |
载荷机架 |
LWH≈1050x750x2400mm,WT≈1800kg |
引用标准、文献文件:
GB/T228.1;GB/T1499.1-2017;GB/T1499.2-2018;HRJ Tester;GB/T13788-2017;GB/T3091-2015;GB/T3098.1;GB/T232;GB/T7314;JGJ107-2016;hrjtest;JGJ/T27-2014;YB/T4503-2015;GB/T3362-2017;GB/T31290-2014;GB/T3354-2014;GB/T5754.1-2015;GB/T32330-2015;hrjtest;YS/T1147-2016;ISO 6892-1;ISO 7348;ISO 23718;ISO 6935-1;ISO 6935-2;ASTM E8M-04;ASTM E9-89a;BS EN10002-1;ASTM D695;ASTM D4018;
