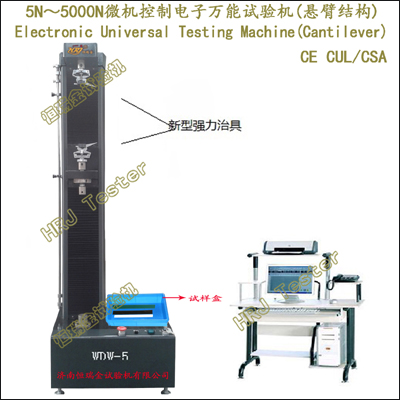

WDW-J系列;微机控制电子万能试验机(精密型)(悬臂结构) (CE);
→50N/100N/200N/500N/1000N/2000N/3000N/5000N.Computer Control Electronic Universal Testing Machine(Precision)(Cantilever)(CE);
重要功能:
→对各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验等力学性能实验测试及研究。
→依据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
→各种橡胶、塑料、薄膜等非金属材料、复合材料的拉伸、压缩、弯曲试验。
→各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
→纺织、食品、医药、化妆、生物材料性能试验。
→电子部件的拉脱、剥离、焊接强度试验。
→印刷电路板的剥离、弯曲强度、紧固件性能试验。
→木制品、纸产品、胶片样品的拉伸试验。
→应力松弛试验及粘合剂强度试验。
重要特点:
→精密无间隙滚珠丝杠、高刚性、高稳定性的三柱悬臂载荷机架,机架尺寸可定制。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制高速试验机1000mm/min;1500mm/min）。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
WDW-J系列;微机控制电子万能试验机(精密型)(悬臂结构) (CE)
Computer Control Electronic Universal Testing Machine(Precision)(Cantilever)(CE) |
|
1 |
最大试验力 |
10N.20N.50N.100N.200N.500N.1000N.2000N.2500N.3000N.5000N |
|
2 |
试验机级别 |
1级 / 0.5级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±1.0%以内（1级）/±0.5%（0.5级） |
|
5 |
试验力分辨力 |
1/±300000F.S |
|
6 |
变形测量范围 |
0.2%～100% |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s; |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.001～600mm/min（可定制高速系统0.001～1500mm/min） |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
13 |
恒力、恒变形、恒位移控制范围 |
0.5%～100%FS |
|
14 |
恒力、恒变形、恒位移控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内
设定值＜10%FS时,为设定值的±1%以内 |
|
15 |
横梁移动行程 |
1000mm |
|
16 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
17 |
机器功率 |
400w |
|
18 |
载荷机架尺寸(LWH) |
520x420x1650mm |
|
19 |
机器重量 |
≈150kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、三柱悬臂载荷机架 |
1台 |
|
驱动系统 |
进口交流伺服电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
拉伸附具 |
新型强力治具 |
1套 |
|
压缩附具 |
￠100mm |
1套 |
|
试样盒 |
|
1只 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
试验附具/夹具扩展:
|
大变形引伸计 |
DBX800mm;DBX1000mm;DBX1200mm;旋转式,推拉式 |
|
电子引伸计 |
YYU-10/50;YYU-50/50 |
|
圆试样拉伸 |
￠4-9,9-14,14-20mm; |
|
板试样拉伸 |
0-7,7-14,14-20mm; |
|
压缩附具 |
￠100mm,￠150mm,￠200mm; |
|
抗折装置 |
跨度10-300mm、10-500mm等多种规格;
压头￠2、3、5、10、20、30、50mm等多种规格; |
|
其它类夹具
工装附具 |
线材缠绕式夹具、对夹式夹具、气动夹具、M型杠杆式夹具、橡胶波纹夹具、家具表面覆料剥离夹具、90°剥离夹具、建筑砂浆粘结力、土工布、土工格栅、防水板、沥青8字模拉伸附具等多种 |
|
更多规格 |
详见 试验机配件夹具系列 |
