Details:

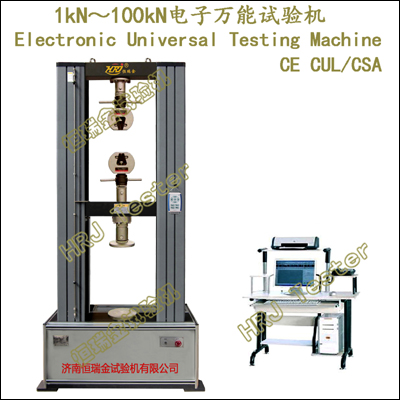

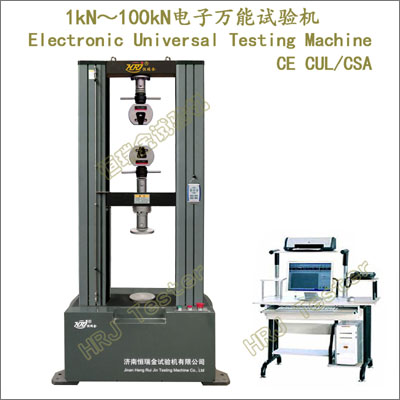

WDW系列;1kN～100kN微机控制电子万能试验机(标准型)(CE CUL/CSA)
1kN～100kN.Electronic Universal Testing Machine(Standard type)(CE CUL/CSA);
→WDW-1/2/5/10/20;1kN/2kN/5kN/10kN/20kN微机控制电子万能试验机(标准型)(CE CUL/CSA);
→WDW-30/50;30kN/50kN微机控制电子万能试验机(标准型)(CE CUL/CSA);
→WDW-100;100kN微机控制电子万能试验机(标准型)(CE CUL/CSA);
重要功能:
→各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
→纺织、食品、药品、化妆品、橡胶、塑料、薄膜、生物材料性能试验。
→电子部件的拉脱、剥离、焊接强度试验。
→印刷电路板的剥离、弯曲强度、紧固件性能试验。
依据标准:
→GB/T228.1-金属材料拉伸试验 第1部分:室温试验方法Metallic materials-Tensile testing-Part1:Method of test at room temperature;
→GB/T3362-碳纤维复丝拉伸性能试验方法Test methods for tensile properties of carbon fiber multifilament.
→GB/T31290-2014碳纤维 单丝拉伸性能的测定Carbon fiber-Determination of the tensile properties of single-filament specimens;
→GB/T5349-纤维增强热固性塑料管轴向拉伸性能试验方法Test method for longitudinal tensile properties of fiber-reinforced thermosetting plastic pipe;
→GB/T5754.1-2015钢丝绳芯输送带纵向拉伸试验 第1部分:伸长率的测定Steel cord conveyor belts-Longitudinal traction test-Part 1:Measurement of elongation;
→GB/T1448-纤维增强塑料压缩性能试验方法.压缩弹性模量试验Fiber-reinforced plastics composites-Determination of compressive properties;
→JB/T7797-2017橡胶、塑料拉力试验机;
→ASTM E8M-08;ASTM E9-89a;BS EN10002-1;ASTM D695;ASTM D4018;ISO6892-1;ISO7348;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,高刚性、高稳定性、无振动冲击、流线型门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速拉伸试验机）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test电子万能试验机测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
|
1kN～100kN微机控制电子万能试验机(标准型)(CE CUL/CSA)
Electronic Universal Testing Machine(Standard type)(CE CUL/CSA) |
|
1 |
最大试验力 |
1kN～20kN |
30kN/50kN |
100kN |
|
2 |
试验机级别 |
0.5级/1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
|
1/±300000FS（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100% FS |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s |
|
10 |
|
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速试验机系统） |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
13 |
恒力、恒变形、恒位移控制范围 |
0.5%～100%FS |
|
14 |
恒力、恒变形、恒位移控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内
设定值＜10%FS时,为设定值的±1%以内 |
|
15 |
有效试验跨度 |
410mm |
410mm |
510mm |
|
16 |
横梁移动行程 |
0～1100mm |
0～1100mm |
0～1200mm |
|
17 |
机器功率 |
400W |
750W |
2000W |
|
18 |
载荷机架尺寸(LWH) |
≈860x460x1800mm |
≈970x640x1900mm |
≈1050x640x2150mm |
|
19 |
机器重量 |
≈300kg |
≈500kg |
≈800kg |
|
20 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
|
|
|
|
|
重要配置:
|
名 称 |
内 容 |
备注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、无振动冲击、流线型门式载荷机架 |
1台 |
|
驱动系统 |
精密交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
拉伸附具 |
|
2付 |
|
压缩附具 |
可选￠100mm、￠150mm、￠200mm或方形特制 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
电子万能试验软件 |
中文版/可定制英文版 |
1套 |
试验附具/夹具扩展:
5mm～100mm电子引伸计,DBX800/DBX1000/DBX1200橡塑拉伸大变形/长运行引伸计,100mm150mm200mm圆形/方型/T型/特制压缩试验附具,板试样平钳口(0～7mm、7～14mm、14～20mm),圆试样V型钳口(￠4～9mm、￠9～14mm、￠14～20mm),线材缠绕拉伸附具,隔热条拉伸附具,型材横向拉伸附具,型材抗扭试验附具,型材横向剪切附具,三点弯曲抗折附具,四点弯曲抗折附具,10mm～3200mm大跨度弯曲附具,土工布拉伸附具,格栅拉伸附具,安全网拉伸附具,安全网开眼环扣强力附具,安全网抗剪力附具,宾格网拉伸附具,安全带拉伸附具,打包带编织袋拉伸附具,高分子橡塑拉伸附具,密封胶胶黏剂拉伸附具,弹性绳拉伸附具,短纤维拉伸附具,90°180°撕裂剥离附具,防水板拉伸附具,八字模拉伸附具,砂浆粘结力拉伸附具,细丝片材拉伸附具,网格布薄膜拉伸附具,土工布抓样法拉伸附具,锁具拉伸附具,十字工作台,大口径管材拉伸附具,碳纤维拉伸试验附具,GDP80夹层结构滚筒剥离附具,电线电缆拉伸附具,人造板木板材拉伸附具,对夹式拉伸附具,杠杆式拉伸附具,220N医用拉伸附具,微型拉伸试验附具,英制美制欧制试验附具。
功能扩展:
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS); |
