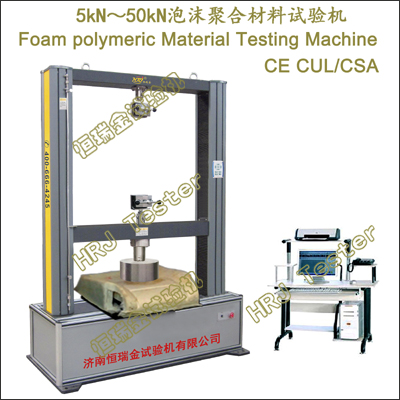

WDW-P系列;5kN/10kN/20kN/50kN泡沫聚合材料试验机(CE CUL/CSA)
5kN/10kN/20kN/50kN.Foam polymeric Material Testing Machine(CE CUL/CSA)
→WDW-P5;5kN泡沫聚合材料试验机Foam polymeric Material Testing Machine(CE CUL/CSA);
→WDW-P10;10kN泡沫聚合材料试验机Foam polymeric Material Testing Machine(CE CUL/CSA);
→WDW-P20;20kN泡沫聚合材料试验机Foam polymeric Material Testing Machine(CE CUL/CSA);
→WDW-P50;50kN泡沫聚合材料试验机Foam polymeric Material Testing Machine(CE CUL/CSA);
重要功能:
→软质泡沫聚合材料、硬质泡沫塑料进行压陷硬度、压缩强度、拉伸力、拉伸强度等力学性能的实验测试及研究。
→软质泡沫聚合材料(乳胶泡沫塑料、聚氨酯(PU)泡沫塑料、聚氨酯软泡、聚氯乙烯(PVC)开孔泡沫塑料、高回弹泡沫(HRF)、块状海绵、慢回弹泡沫、自结皮泡沫(ISF)、半硬质吸能泡沫、普通软泡、超柔软泡沫、高承载型软泡、高回弹泡沫) 等力学性能的实验测试及研究。
→硬质泡沫塑料(聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料、酚醛泡沫塑料、氨基泡沫塑料、环氧泡沫塑料、热固性丙烯酸酯树脂、硬质聚氯乙烯泡沫塑料) 等力学性能的实验测试及研究。
→家俱垫材、交通工具座椅垫材、软性衬垫层压复合材料、夹层材料、过滤材料、隔音材料、防震材料、建筑材料、装饰材料、包装材料、隔热保温材料、汽车方向盘、头枕、扶手、摩托车车座、自行车车座、安乐椅扶手和头靠、门把、阻流板、保险杠等泡沫聚合力学性能的实验测试及研究。
重要术语:
→压陷硬度指数;压陷硬度特性(压陷力值比、压陷25％、65％、40％);压陷硬度检验。
→支撑板(光滑平整￠6x20mm多孔);预压5N;压陷(70±2.5)％;卸载-加载;变形保持。
→拉伸强度、撕裂强度、断裂伸长率、相对变形/压缩变形10％、压缩弹性模量。
→硬质泡沫塑料(无柔韧性、压缩硬度大,应力达到一定值能产生变形,解除应力后不能恢复原状;ISO规定将其压缩至50%再解除压力后厚度减少10%以上的泡沫塑料为硬泡沫塑料)。
依据标准:
→GB/T10807-软质泡沫聚合材料硬度的测定(压陷法)Flexible Cellular Polymeric Materials-Determination of Hardness(Indentation Technique) (ISO 2439:2009,IDT);
→DIN EN ISO3386-2-2010高聚物多孔弹性材料 压缩应力应变特性的测定 第2部分:高密度材料Flexible cellular polymeric materials-Determination of stress-strain characteristics in compression-Part2: High-density materials (ISO 3386-2:1997 + And 1:2010);
→DIN EN ISO3386-1-2010软质泡沫聚合材料 压缩应力应变特性的测定 第1部分:低密度材料Polymeric materials, cellular flexible-determination of stress-strain characteristics in compression-part 1: low-density materials ISO3386-1:1986 + and 1:2010;
→ISO 1856 AMD1-柔性泡沫聚合材料.压缩形变的测定.修改件1; Flexible cellular polymeric materials-Determination of compression set; Amendment 1;
→BS EN ISO 10066-软质泡沫聚合材料.压缩蠕变的测定;Flexible cellular polymeric materials-Determination of creep in compression;
→DIN EN ISO 8067-柔性蜂窝聚合材料.撕裂强度的测定Flexible cellular polymeric materials -Determination of tear strength (ISO 8067:2008); English version of DIN EN ISO 8067:2009-06;
→DIN EN ISO 2439-软质泡沫聚合物材料.硬度的测定(压痕技术) Flexible cellular polymeric materials-Determination of hardness(indentation technique);
→GB/T8813-硬质泡沫塑料压缩性能的测定Rigid cellular plastics-Determination of compression properties(ISO 844:2007,IDT);
→GB/T20974-绝热用硬质酚醛泡沫制品（PF);Rigid phenolic foam for thermal insulation (PF);
→GB/T10801.2-绝热模塑聚苯乙烯泡沫塑料;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,大跨度、高刚性、高稳定性、无振动冲击、流线型门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制高速试验机系统0.001～6000mm/min）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test万能试验机测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
|
5kN/10kN/20kN/50kN泡沫聚合材料试验机(CE CUL/CSA);
5kN/10kN/20kN/50kN.Foam polymeric Material Testing Machine(CE CUL/CSA); |
|
1 |
最大试验力 |
5kN/10kN/20kN/50kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%-100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100%FS |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率 ≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s; |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.001～600mm/min
（可定制高速试验机系统0.001～6000mm/min） |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
13 |
恒力、恒应变、恒位移控制范围 |
0.5%～100%FS |
|
14 |
恒力、恒应变、恒位移控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内
设定值＜10%FS时,为设定值的±1%以内 |
|
15 |
试验跨度 |
410mm/510mm/610mm/800mm/1100mm/1300mm（可定制） |
|
16 |
横梁移动行程 |
0～1000mm |
|
17 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、双空间、流线型门式 |
1台 |
|
驱动系统 |
精密交流伺服电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
拉伸附具 |
|
1套 |
|
压缩附具 |
￠200mm或定制 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
泡沫聚合材料试验软件 |
中文版/可定制英文版 |
1套 |
功能扩展:
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);f
