Details:

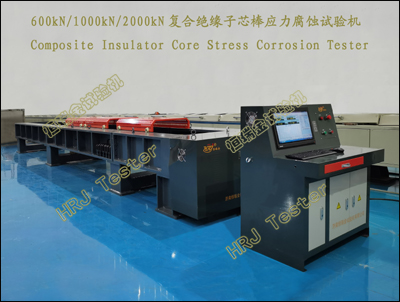

600kN/1000kN/2000kN复合绝缘子芯棒应力腐蚀试验机
Composite Insulator Core Stress Corrosion Tester
重要功能:
→28mm～53mm绝缘子芯棒材料应力腐蚀试验,在20°C±5K温度下,对绝缘子试品施加拉伸负荷,拉伸负荷值为300MPa乘以芯棒横截面积。在盛酸容器中注入硝酸,在此负荷下保持96h。目测不应有可见损伤。
→绝缘子规定机械负荷SML试验、逐个试验负荷RTL、破坏负荷试验、芯棒平均破坏负荷MAV试验确定、96h耐受负荷试验检查;hrjtest;绝缘子装配好的芯棒负荷-时间试验;端部装配件与绝缘子伞套间界面的密封试验;端部装配件与伞套间界面的密封检查E2和规定机械负荷SML验证E1;验证装配好的绝缘子芯棒机械特性,校核绝缘子强度-时间曲线位置;jnshiyanji;损伤极限验证试验,校核绝缘子经过96h70％SML恒定负荷后的损伤极限。
重要参数:
→绝缘子芯棒应力腐蚀试验负荷600kN/1000kN/2000kN;
→应力腐蚀试验负荷分辨力1/±300000F.S（全程分辨力不变）;
→绝缘子芯棒应力腐蚀试验空间＞6000～12000mm（可定制;
→HRJ高刚性、高稳定性、无振动冲击流线型卧式载荷机架;
→HRJ绝缘子芯棒应力腐蚀试验高强合金盛酸容器;
→HRJ绝缘子芯棒应力腐蚀试验专用拉伸附具;
→HRJ绝缘子芯棒应力腐蚀试验应变测量装置;
→HRJ绝缘子芯棒应力腐蚀试验机检定校准装置;
→内置全数字闭环、多通道、多功能、易操控的HRJ-Test绝缘子芯棒应力腐蚀试验软件/可定制英文版。
引用标准、文献文件:
→GB/T19519-2014悬垂和耐张复合绝缘子试验方法及接收准则;DL/T1580-2016悬式复合绝缘子用芯棒技术规范;GB/T34939.1-2017环氧玻璃纤维实心芯体复合绝缘子;GB/T22079-2019户内和户外用高压聚合物绝缘子试验方法和接收准则;hrjtest;GB/T22708-2008绝缘子串元件的热机和机械性能试验;GB/T1001.1-2003瓷或玻璃绝缘子元件试验方法和判定准则;jnshiyanji;GB/T1001.2-2010绝缘子串及绝缘子串组试验方法和接收准则;DL/T1048-2007棒形支柱复合绝缘子试验方法及验收规则;TB/T3199.2-2018电气化铁路接触网棒形复合绝缘子;DL/T376-2019聚合物绝缘子伞裙和护套用绝缘材料通用技术条件;DL/T626-2015劣化悬式绝缘子检测规程;GB/T11030-2008交流电气化铁路接触网用棒形瓷绝缘子特性;GB/T34937-2017悬垂和耐张复合绝缘子试验方法及接收准则;hrjtest;GB/T7253-2019盘形悬式绝缘子元件的特性;
GB/T21421.1-2008复合绝缘子串件标准强度等级和端部附件;GB/T21429-2008空心复合绝缘子试验方法、接收准则和设计推荐;GB/T22709-2008架空线路玻璃或瓷绝缘子串元件绝缘体机械破损后的残余强度;GB/T25096-2010电站支柱复合绝缘子试验方法及接收准则;jnshiyanji;GB/T25318-2019绝缘子串元件球窝联接用锁紧销尺寸和试验;GB/T26869-2011户内有机材料支柱绝缘子的试验;GB/T26874-2011高压架空线路用长棒形瓷绝缘子元件特性;GB/T32586-2016轨道交通地面装置电力牵引架空接触网系统用复合绝缘子的特定要求;SN/T3703.2-2013进出口高压电器高压瓷绝缘子检验规程;SN/T4125-2015进出口高压电器检验高压绝缘子技术要求;hrjtest;T/CEC177-2018工厂复合化瓷或玻璃绝缘子试验方法及接收准则;T/CEC183-2018高压交直流空心复合绝缘子技术规范;TB/T3077-2017机车车辆车顶绝缘子;GB/T8287.1-2008户内和户外瓷或玻璃支柱绝缘子的试验;1000kV交流系统用支柱绝缘子技术规范;1000kV交流棒形悬式复合绝缘子技术规范;jnshiyanji;1100kV交流空心复合绝缘子技术规范;MDCL最大设计弯曲负荷;通心玻璃粉绝缘子特性试验;
→600kN聚合物绝缘子机械性能试验机;1000kN绝缘子机械破坏负荷试验机;2000kN复合绝缘子拉力负荷试验机;绝缘子60％SML96h耐受试验;HRJ Tester;绝缘子70％SML96h耐受试验;混合绝缘子芯棒应力腐蚀试验机;绝缘子100％SML 1min耐受试验;绝缘子芯棒高温应力腐蚀试验机;绝缘子机械特性试验机;绝缘子定型试验;绝缘子突然卸载预应力试验;绝缘子热机预应力试验机; -20°C～-25°C突然卸载预应力试验;30％SML拉伸负荷突然卸载试验;﹢50°C～-35°C热机预应力试验;hrjtest;绝缘子50％SML持续机械负荷试验;绝缘子纤维芯棒负荷-时间机械特性试验;10000N.m绝缘子扭转负荷试验机;耐张复合绝缘子压缩屈曲负荷试验机;绝缘子弯曲负荷试验机;绝缘子机械震动载荷试验机;绝缘子非标准机械应力试验机;绝缘子工作负荷-偏移试验;棒形绝缘子滑动负荷试验机;B腕臂复合绝缘子机械性能试验机;jnshiyanji;Z支柱复合绝缘子抗扭破坏负荷试验机;H横担复合绝缘子机械弯曲破坏负荷试验机;X悬式耐张绝缘子机械强度试验机;D悬式定位绝缘子拉伸负荷试验机;绝缘子设计试验;绝缘子定型试验;绝缘子界面和端部装配件连接试验;绝缘子型式试验;验证复合绝缘子主要特性;绝缘子抽样试验;hrjtest;实心和空心绝缘子拉伸性能试验机;
Composite Insulator Core Stress Corrosion Tester;Polymeric Insulator Mechanical Load Tester;Stress Corrosion Tester for Composite Insulator Core;HRJ Tester;Insulator Mechanical Failing Load Tester;Insulator Specified Mechanical Load Tester;Composite Insulator Tensile Load Tester;Core of a Composite Insulator;Insulator Routine Test Load;Composite Insulator Failing Load Tester;Technical specification of post insulators for 1000kV a.c.system;HRJ Tester;Thermal-mechanical performance test and mechanical performance test on string insulator units;Insulators for overhead lines with a nominal voltage above 1000V;Ceramic or glass insulator units for a.c.systems;Definitions test methods and acceptance criteria;HV polymeric insulators for indoor and outdoor use;jnshiyanji;General definitions test methods and acceptance criteria;Characteristics of rod ceramic insulators for a.c. contact system of electrified railways;Slow Strain Rate Stress Corrosion Tester;Slow Tension Stress Corrosion Testing Machine;Low-speed Tensile Testing Machine;Steel wires Corrosion Relaxation Tester;Steel Strand Stress Corrosion Relaxation Testing Machine;Steel bars Stress Corrosion Relaxation Tester;Tension Creep Rupture Strength Testing Machine;HRJ Tester;Lasting Strength Tester;Tensile-Creep Testing Machine;High Temperature Tension Creep Tester;High temperature Lasting Strength Tester; |
