Details:

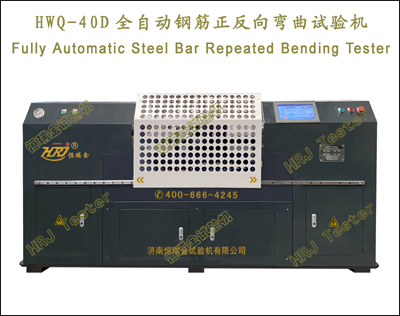

HWQ-40D全自动钢筋正反向弯曲试验机
Fully Automatic Steel Bar Repeated Bending Tester
重要功能:
→ <= 40mm光圆钢筋、带肋钢筋180°弯曲试验;钢筋反向弯曲试验,钢筋正向弯曲90°,再反向弯曲20°试验;观测试件是否产生裂纹,判断材料在弯曲塑性变形与时效后的弯曲变形性能。
→对棒材、板带材、型材等金属及非金属材料、复合材料进行0°～180°弯曲试验,自设任意弯曲角度。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性高稳定性、无振动冲击、流线型卧式荷载机架;液压加载系统、操控系统一体化集成。
→双油缸加载机构,可选择单向加载或双向同时加载;双控双向液压油缸,快速试验,快速返回。
→主油缸运行加载,完成钢筋180°弯曲试验,钢筋弯曲角度在0°～180°任意设置。
→双油缸联动运行,完成钢筋正向弯曲90°,再反向弯曲20°试验。主油缸前进加载到90°保持,副油缸前进接触钢筋并加载反弯20°,主油缸同时后退。可设置钢筋反复弯曲循环次数。
→HRJ滚转式钢筋弯曲装置,两支承辊自由滚动,支承辊随钢筋弯曲转动,减小摩擦力。
→可一次完成3根 <= 28mm钢筋的0°～180°弯曲试验,精准定位、高效率快速试验。
→内置全数字、多通道、多功能、易操控的HRJ-Test弯曲试验软件/可定制英文版。多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。
→HRJ-Test全自动弯曲触屏操控系统(Touch Screen System/TSS),触摸式智能控制,一键操控,直观显示,无冲击平滑切换,嵌入式低功耗CPU,高亮度、TFT真彩,高分辨(1024x1024）。
→输入钢筋直径,弯曲跨度自动调整;钢筋弯曲试验可点动、联动;弯曲角度实时显示,数据自动处理。
→试验数据自动采集、处理、分析、存储,可按编号、日期等方式查询调阅。
→汉字显示多层菜单结构,功能强大,操作方便;操控提示和向导功能。
→模块化管理;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→网络数据库管理,可与多家网络公司直联。
→电路板采用光电隔离设计,抗干扰能力强。
→多重保护功能:液压缸限位保护;液压系统过载溢流保护;试样破碎时安全保护;试验结束自动保护;紧急停机保护;安全防护网。
重要参数:
→主油缸推力荷载600kN,副油缸推力荷载300kN。
→主副油缸推力行程0～450mm,推力速度440mm/min、880mm/min。
→钢筋弯曲支承辊跨度间距0～600mm。
→钢筋正向弯曲角度0°～180°可设,反向弯曲角度0°～90°可设,角度精度0.1°。
→钢筋弯曲加载速度1～160mm/min,标准速度（1±0.2）mm/s。
→HRB400/HRBF400/HRB400E/HRBF400E正反向弯曲压头(d6～25mm/4d＆5d;d28～40mm/5d＆6d)。
→HRB500/HRBF500/HRB500E/HRBF500E正反向弯曲压头(d6～25mm/6d＆7d;d28～40mm/7d＆8d)。
→6～40mm钢筋弯曲压头24～280mm,反向弯曲压头30～320mm;GB/T1499.2-2018热轧带肋钢筋7.5.2.3,可用反向弯曲试验代替弯曲试验。
→电源电压～380V±10% 50Hz（须可靠接地）。
引用标准、文献文件:
GB/T1499.2-2018热轧带肋钢筋;GB/T21839-2019预应力混凝土用钢材试验方法;YB/T5126钢筋混凝土用钢筋弯曲和反向弯曲试验方法;GB/T33365-2016钢筋焊接网试验方法;GB/T232-2010金属材料弯曲试验方法;GB/T13788-2017冷轧带肋钢筋;ISO 10065;ISO 15630-1;ISO 15630-2;ISO 6935-1;ISO 6935-2;ISO 6935-3;ISO 7438;BS 4449;ASTM 615-07;AS-NZS 4671;DIN 488-1;HRJ Tester;JIS G3112;JIS G3538;CNS 560;GB/T1499.1-2017;GB/T1499.3-2010;GB/T28900-2012;GB/T13014-2013;GB/T33279-2017;HRJ Tester;JGJ 18-2012;JGJ/T27-2014;GB/T30828-2014;GB/T33953-2017;GB/T33959-2017;GB/T20065-2016;GB/T25826-2010;JGJ 190-2010;JGJ 95-2011;
