Details:

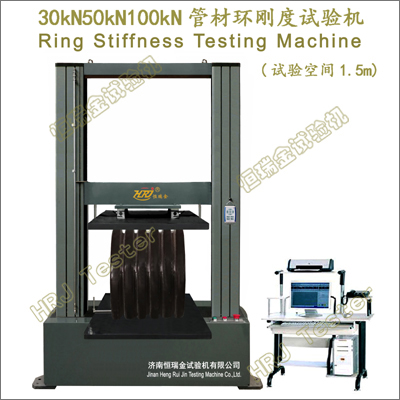

WDW-R系列;30kN50kN100kN管材环刚度试验机(试验空间1.5m)(CE CUL/CSA)
30kN50kN100kN.Ring stiffness Testing Machine(CE CUL/CSA)
重要功能:
→用于管材公称直径DN <= 1500mm;各种金属、非金属、复合材料、异形管材进行环刚度试验、环柔度试验、压扁试验、蠕变比率试验连续试验（1000h/42d）、挠曲水平等力学性能指标的测试及研究。
→聚乙烯（PE）管材、硬质聚氯乙烯（UPVC）管材、氯化聚氯乙烯（CPVC）管材、交联聚乙烯（PE-X）管材、三型聚丙烯（PP-R）管材、聚丁烯（PB）管材、聚苯乙烯（PS ）管材。
→UPVC排水管材、UPVC给水管材、铝塑料复合（PAP）管材、钢塑复合（SP）管材、聚丙烯（PP ）管材、聚丙烯PPR热水管材、工程塑料（ABS）管材。
→玻璃钢夹砂（RPM）管材、玻璃纤维增强塑料夹砂管材（FRPM）、PVC芯层发泡管材、交联PE管材、聚乙烯硅心管材、PVC-U双壁波纹管材。
→GB/T9647-2015热塑性塑料管材环刚度的测定Thermoplastics pipes-Determination of ring stiffness;
→GB/T18042-《热塑性塑料管材蠕变比率的试验方法》; →GB/T18477.1-埋地排水用硬聚氯乙烯(PVC-U)结构壁管道系统 第1部分:双壁波纹管材Unplasticized polyvinyl chloride (PVC-U) structure wall pipline system for underground soil waste and drainage-Part1: double wall corrugated pipes;
→GB/T18477.2-2011埋地排水用硬聚氯乙烯(PVC-U)结构壁管道系统 第2部分:加筋管材;
→GB/T18477.3-《埋地排水用硬聚氯乙烯（PVC-U）结构壁管道系统 第3部分:双层轴向中空壁管材》
→GB/T21238-《玻璃纤维增强塑料夹砂管》Glass fiber reinforced plastics mortar pipes;
→CJ/T270-聚乙烯塑钢缠绕排水管Steel reinforced spirally wound Polyethylene(PE) drainage pipe;
→JT/T529- 预应力混凝土桥梁用塑料波纹管Plastic bellows for prestressed concrete bridge;
→JG225-预应力混凝土用金属波纹管Corrugated metal ducts for prestressed concrete;
→GB/T18742.1-冷热水用聚丙烯管道系统第一部分:总则(NEQ ISO/DIS1 5874);
→GB/T2918-塑料试样状态调节和试验的标准环境(IDT ISO 291);
→GB/T8806-塑料管材尺寸测量方法(EQV ISO 3126);
→GB/T19472.1-埋地用聚乙烯（PE）结构壁管道系统 第1部分:聚乙烯双壁波纹管材
Polyethylene structure wall pipeline system for underground usage Part1:Polyethylene double wall corrugated pipes;
→EN 13476-1:2001《无压埋地排水排污用热塑性塑料管系统 硬聚氯乙烯(PVC-U),聚丙烯（PP）和聚乙烯（PE）的结构壁管系统第一部分:管材,管件和管道系统的规范》中关于B型聚乙烯结构壁管部分的要求;
→ISO 9969热塑性塑料管材环刚度的测定;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,高刚性、高稳定性、无振动冲击、流线型门式载荷机架,机架尺寸可定制。
→DN1500mm管材环刚度内径测量装置;高刚度平稳无隙压盘;150％高刚性无碍抗偏载;
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test管材环刚度测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
|
WDW-R系列;30kN50kN100kN管材环刚度试验机(试验空间1.5m)(CE CUL/CSA)
30kN50kN100kN.Ring stiffness Testing Machine(CE CUL/CSA) |
|
1 |
最大试验力 |
30kN/50kN/100kN |
|
2 |
试验机级别 |
0.5级/1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000FS（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100% FS |
|
7 |
|
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速试验机系统） |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
13 |
恒力、恒变形、恒位移控制范围 |
0.5%～100%FS |
|
14 |
恒力、恒变形、恒位移控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内
设定值＜10%FS时,为设定值的±1%以内 |
|
15 |
有效试验跨度 |
510mm |
|
16 |
环刚度测试空间 |
0～1500mm |
|
17 |
|
2000W |
|
18 |
载荷机架尺寸(LWH) |
≈1050x640x2600mm |
|
19 |
机器重量 |
≈900kg |
|
20 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
|
高刚性、高稳定性、无振动冲击、流线型门式结构 |
1台 |
|
驱动系统 |
精密交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
内径变形测量系统 |
DBX1500 |
1套 |
|
环刚度刚性压盘 |
310x260mm |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
环刚度试验软件 |
中文版/可定制英文版 |
1套 |
产品扩展:
→20kN/30kN/50kN/100kN/200kN/300kN环刚度试验机(试验空间2m/2.2m/2.5m/3m/3.5m/4m);
→CRT20kN/30kN/50kN/100kN波纹管环刚度试验机(试验空间1.3m);
|
